Zastosowanie przetwornicy częstotliwości AC300 w branży wodociągowej

Przegląd

Wraz z rozwojem technologii kontroli prędkości z przetwornicą częstotliwości i ciągłym doskonaleniem wymagań jakościowych wody pitnej, urządzenia dostarczające wodę z konwersją częstotliwości stały się szeroko stosowane w wielopiętrowych wspólnotach mieszkaniowych i wieżowcach zaopatrzenie w wodę, prędkość konwersji częstotliwości zaopatrzenie w wodę ma następujące zalety:

1. Niskie inwestycje w sprzęt i niezawodne działanie systemu;
2. Niewielkie rozmiary, oszczędzające energię elektryczną i wodę;
3. Wysoki stopień automatyzacji, wygodna obsługa i sterowanie itp.

Zastosowanie branży wodociągowej jest niezwykle szerokie. Zaopatrzenie w wodę może być kontrolowane poprzez podlewanie dróg, zaopatrzenie w wodę gospodarstw domowych, zaopatrzenie w wodę przemysłową, zaopatrzenie w wodę na placach budowy itp. Jakość falownika wodociągowego jest nierówna, dlatego nasz AC300 ma dobre wejście. Plan zaopatrzenia w wodę jest stosunkowo jednolity, a konserwacja wygodniejsza.

Skład sprzętu i zasada działania w branży wodociągowej

1. Zaopatrzenie w wodę pod stałym ciśnieniem składa się głównie z silnika, pompy wodnej, zbiornika buforowego, zdalnego manometru i falownika AC300. Zwykle do uruchamiania i zatrzymywania używaj terminala.
2. System zaopatrzenia w wodę pod stałym ciśnieniem porównuje sygnał zwrotny zdalnego manometru z podaną wartością. Gdy wartość sprzężenia zwrotnego jest wyższa niż próg uśpienia, falownik przechodzi w stan uśpienia po wprowadzeniu czasu uśpienia. Gdy próg sprzężenia zwrotnego znajduje się poniżej progu uruchomienia, silnik zostaje ponownie uruchomiony, aby utrzymać ciśnienie w pobliżu wartości zadanej.

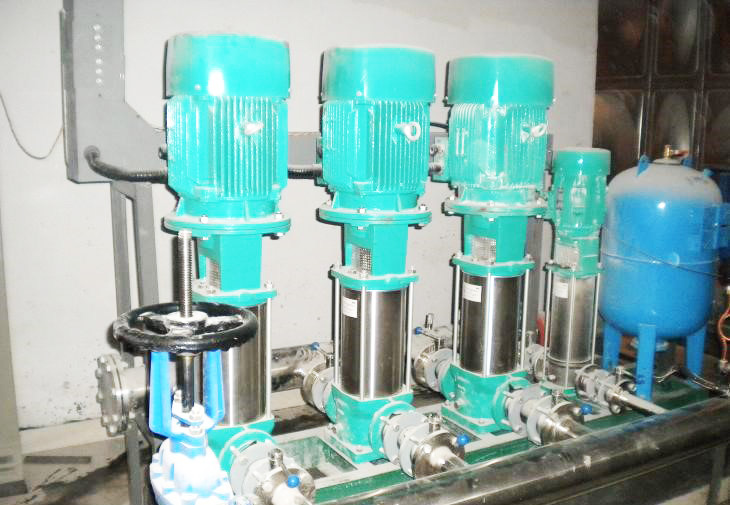

Zespół pompy

Cechy systemu zaopatrzenia w wodę pod stałym ciśnieniem

1. Łagodny start i zatrzymanie pompy, brak ryzyka uderzenia i nadciśnienia, brak zjawiska uderzenia wodnego;
2. Niezawodne działanie: przetwornica częstotliwości realizuje łagodny rozruch pompy, zapobiega uderzeniom w sieć rurociągów, pozwala uniknąć przekroczenia limitu ciśnienia w sieci rurociągów i uszkodzenia rury;
3. Sprzęt charakteryzuje się wysokim stopniem automatyzacji, zaopatrzenie w wodę jest stabilne i niezawodne, a jakość wody nie zawiera wtórnych zanieczyszczeń;
4. Doskonała funkcja zabezpieczająca: awaria pojedynczej pompy, aktywnie wysyła informacje alarmowe i uruchamia pompę rezerwową, aby utrzymać równowagę dostaw wody;

Funkcje do realizacji w branży zaopatrzenia w wodę stałociśnieniową

Główną funkcją zaopatrzenia w wodę pod stałym ciśnieniem jest utrzymywanie stałego ciśnienia wody bez dużych wahań.

Głównie zaimplementowane funkcje:

1) Podawane jest ciśnienie, czyli podana liczba kilogramów.
2) Wdrażana jest funkcja uśpienia, a silnik utrzymuje niską prędkość lub prędkość zerową, gdy nie jest używana woda.
3) Gdy sprzężenie zwrotne ciśnienia spadnie poniżej pewnej wartości, konieczne jest ponowne uruchomienie utrzymywania ciśnienia.

AC300 w branży zaopatrzenia w wodę pod stałym ciśnieniem

Ustawienia parametrów:

Program

1. F00.03=8 (Kanał odniesienia częstotliwości jest ustawiony na: Sterowanie PID zapewnione).
2. Ustaw regulator PID tak, aby podawał źródło sygnału; (przykładowo: zbiornik na wodę 10 kg, do stałego ciśnienia 6 kg; wtedy ustawienie to 6/10 + F11.32 (jeśli F11.32 wynosi w tym momencie 5%) = 65% Jeśli stałe ciśnienie nie jest zbyt dokładne przy wadze 6 kg i odchyłce budzenia jest mała, ustawienie można bezpośrednio ustawić na 6/10=60%).
3. Ustaw źródło sygnału sprzężenia zwrotnego regulatora PID; (manometr napięcia lub manometr prądu itp.).
4. F11,29=1; (skuteczny jest stały dopływ wody pod stałym ciśnieniem).
5. Ustaw częstotliwość uśpienia F11.30 zgodnie ze sceną; (częstotliwość wyjściowa jest niższa niż częstotliwość uśpienia i przechodzi w stan uśpienia po F11.31).
6. Ustaw opóźnienie uśpienia F11.31 zgodnie ze sceną.
7. Ustaw odchylenie budzenia F11.32; (po podaniu PID – odchylenie wybudzenia > sprzężenie zwrotne PID, uśpienie zostanie zatrzymane i rozpocznie się).
8. Ustaw opóźnienie budzenia; (W przypadku podania PID – odchylenie budzenia > sprzężenie zwrotne PID, czas ustawiony przez opóźnienie budzenia nie będzie już uśpiony, falownik uruchomi się).

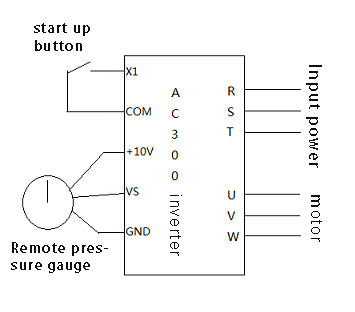

Schemat połączeń

Wniosek

Zaopatrzenie w wodę pod stałym ciśnieniem wykorzystuje funkcję sterowania PID inwertera. Zanim w systemie zaopatrzenia w wodę pod stałym ciśnieniem korzystano głównie z AC60, falownik AC70 spełniał wymagania dotyczące zasilania w wodę pod stałym ciśnieniem, ale wydajność sterowania falownika AC300 w przypadku zasilania w wodę pod stałym ciśnieniem jest doskonalsza, ponieważ nasza firma Algorytm sterowania PID jest zoptymalizowany w AC300 uniwersalny przetwornica częstotliwości, która zapewnia wydajność sterowania PID, wysoką precyzję i szybką reakcję dynamiczną, co może osiągnąć doskonałą kontrolę procesu i zapewnić niezawodność kontroli procesu.
