Zastosowanie VEICHI AC80 i SD600A na krośnie pneumatycznym i krośnie pneumatycznym z ręcznikami frotte

Przegląd projektu

Przedmowa

1. Krosno powietrzne jest krosnem bez wahadłowym, które wykorzystuje strumień strumieniowy do przemieszczania wątku przez przesmyk. Zasada działania polega na wykorzystaniu powietrza jako środka wprowadzającego wątek: tarcie pomiędzy wyrzucanym strumieniem sprężonego powietrza a wątkiem wytwarza przyczepność, która przenosi wątek przez przesmyk. Osiąga cel wprowadzenia wątku poprzez przepływ strumienia wytwarzany przez strumień powietrza.

2. Do krosna pneumatycznego z ręcznikami frotowymi dodano elektroniczne urządzenie pętlowe oparte na oryginalnym krośnie powietrznym, a pozostałe zasady działania są w zasadzie takie same, jak w przypadku krosna pneumatycznego.

Wymagania procesowe dotyczące sprzętu

1. Krosno powietrzne

Silnik wrzeciona: silnik wrzeciona napędza ramę golarki, urządzenie do wprowadzania wątku i wiele innych urządzeń krosna poprzez ruchy krzywki. Podczas uruchamiania silnik wrzeciona musi zostać uruchomiony od 0 obr./min do 520 obr./min (prędkość krosna) w ciągu 100 ms, co wymaga bardzo wysokiego momentu rozruchowego (moc silnika krosna wynosi 3,7 kW przy połączeniu trójkątnym i napięciu znamionowym 220 V).

Elektroniczne urządzenie odbierające: nawija gotową tkaninę zgodnie z prędkością wrzeciona, im większa jest prędkość wrzeciona, tym większa jest prędkość odbierania.

Elektroniczny wyłącznik: dostosowuje prędkość wypuszczania zgodnie z napięciem skrzydła. Im większe napięcie, tym większa jest prędkość wypuszczania; wręcz przeciwnie, prędkość wypuszczania jest niska.

2. Krosno pneumatyczne do ręczników frotte

Wymagania procesowe silnika wrzecionowego krosna pneumatycznego z ręcznikiem frotte, elektronicznego urządzenia odbierającego i urządzenia wypuszczającego są w zasadzie takie same jak w przypadku krosna pneumatycznego, ale krosno do ręczników strumieniowych ma dodatkowo urządzenie pętlowe.

Zastosowanie produktów VEICHI w krosnach pneumatycznych w Chinach

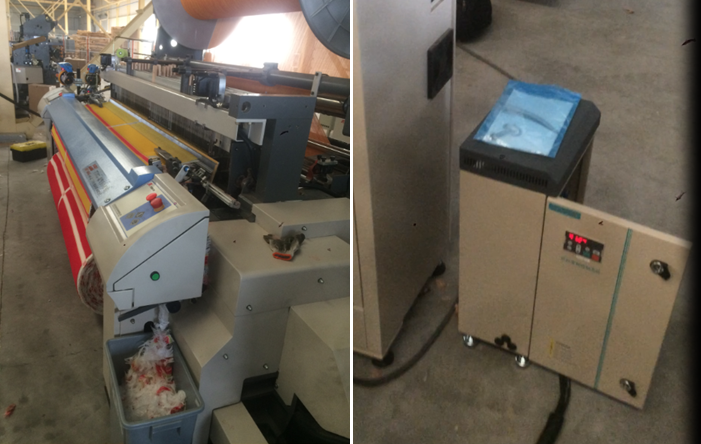

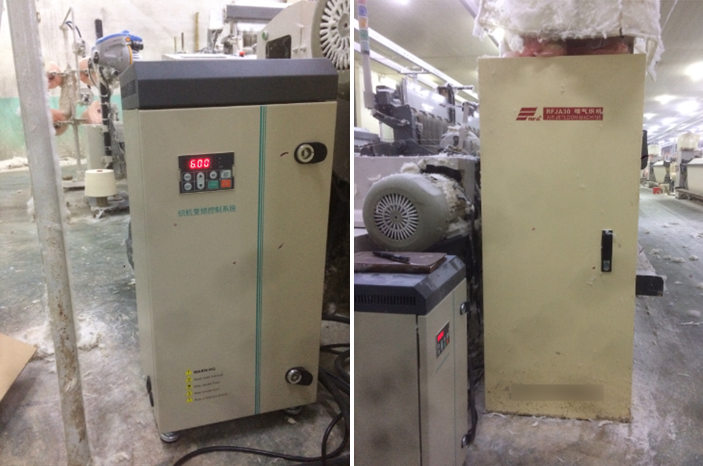

Produkty VEICHI stosowane w krosnach pneumatycznych naszych klientów:

Specjalny przemiennik częstotliwości krosna strumieniowego został opracowany przez VEICHI i RIFA. Ten wysokowydajny przemiennik częstotliwości ze sterowaniem wektorowym jest szeroko stosowany w krosnach powietrznych, krosnach do ręczników powietrznych i krosnach wodnych. Ma następujące cechy:

1. Wbudowana funkcja super startu: może napędzać silnik krosna strumieniowego od 0 obr./min do 520 obr./min w ciągu 100 ms. Po osiągnięciu przez wiązkę prędkości wymaganej wartości, pracuje ona przy obniżonym napięciu (od 380V do 220V).

2. W porównaniu do trybu sterowania stycznikowego, przetwornica częstotliwości posiada funkcję płynnej regulacji prędkości.

3. Konstrukcja bez wentylatora: w warsztacie tekstylnym jest zbyt dużo włókien, które łatwo zatykają kanał przetwornicy częstotliwości. Ze względu na duże zapylenie i wysoką temperaturę pracy latem (powyżej 40 ℃), specjalny przemiennik częstotliwości VEICHI typu jet krosno wykorzystuje konstrukcję bezwentylatorową z powiększonym radiatorem, dodatkowo firma VEICHI dokonała specjalnej obróbki powierzchni w celu wzmocnienia efektu chłodzenia strumienia przetwornica częstotliwości krosna.

Serwonapęd serii SD600A wykorzystuje najnowszy 32-bitowy procesor DSP TI jako rdzeń układu sterującego, a także wykorzystuje zaawansowany cyfrowy algorytm sterowania silnikiem, dzięki któremu może uzyskać sterowanie w pętli zamkniętej w pętli prądowej, pętli prędkości i pętli położenia z szybką reakcją. Produkt ten znalazł szerokie zastosowanie w przemyśle tekstylnym.
