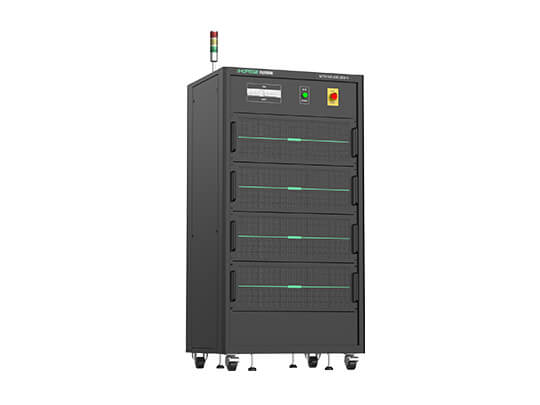

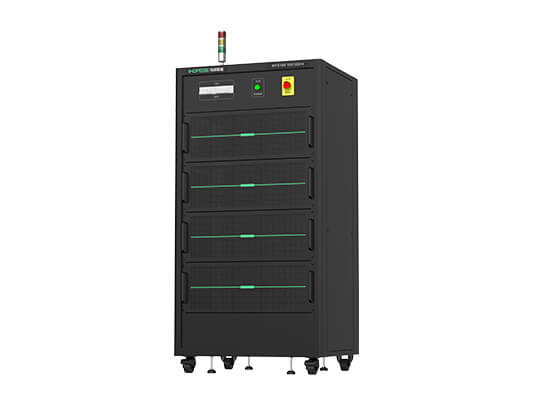

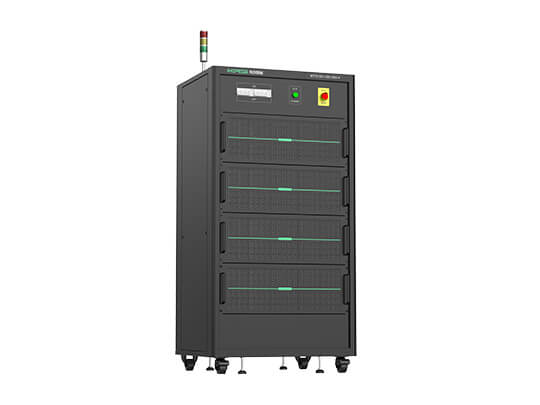

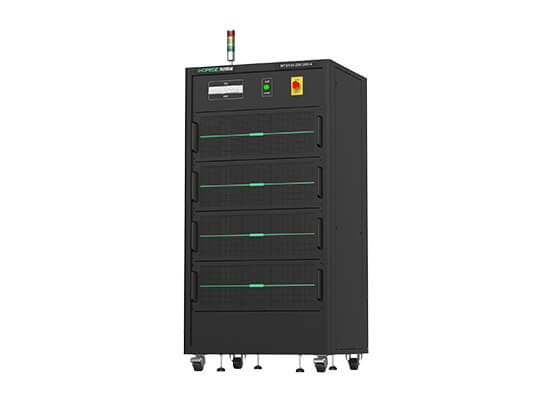

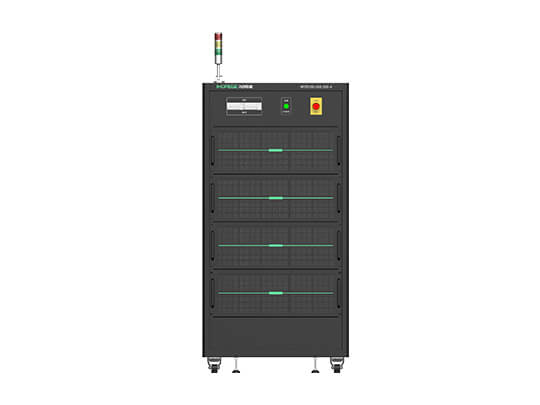

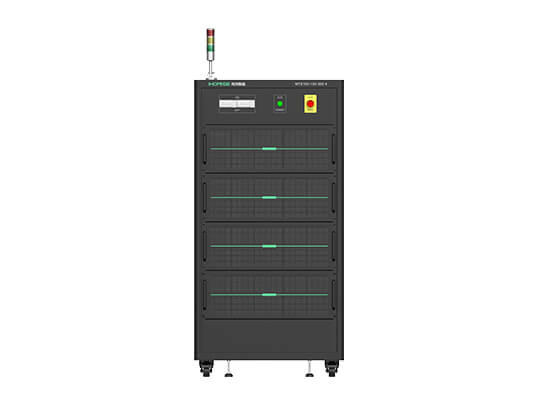

System testowy ładowania i rozładowania MTS100 MTS

  • Dokładność wysokiego napięcia ± 0,05% pełnej skali
  • Wysoka dokładność prądu ± 0,05% pełnej skali
  • Informacje zwrotne dotyczące energii rozładowania;
  • Szybka reakcja prądowa < 5 ms;
  • Sprawność odzyskiwania energii rozładowania sięgająca 90%;
  • Szybki czas rejestracji danych 10ms;
  • Kanał równoległy do 2400A;
  • Wiele zabezpieczeń modułu;
  • Zintegrowany rejestrator wielofunkcyjny z termostatem/komorą wilgotnościową;
Katalog Skontaktuj się z pomocą techniczną E-mail
  • Cechy
  • Dane techniczne
  • Pobieranie
  • Rozwiązania
  • Przypadki
  • Wiadomości
  • Powiązane produkty
  • Informacje dodatkowe

Omówienie systemu testowego ładowania i rozładowania MTS100 MTS

MTS100 to profesjonalny sprzęt do testowania ładowania/rozładowania opracowany do testowania wydajności przy wysokim prądzie i dużej mocy. Nadaje się do testowania wydajności i oceny ogniw litowo-jonowych o dużej pojemności i kondensatorów litowo-jonowych, weryfikacji cyklu życia i wyboru modelu produktu.

Zastosowany przy użyciu najnowszej techniki, MTS 100 charakteryzuje się wysoką wydajnością konwersji energii, wysoką dokładnością napięcia i prądu, szybką reakcją dynamiczną prądu, automatycznym stopniowaniem w zakresie wielu prądów, dużą gęstością mocy i wysokim współczynnikiem bezpieczeństwa w rzeczywistym użyciu. MTS100 charakteryzuje się wysoką wydajnością konwersji energii, wysoką dokładnością napięcia i prądu, szybką reakcją dynamiczną prądu, automatycznym stopniowaniem prądu w zakresie wielu prądów, dużą gęstością mocy i wysokim współczynnikiem bezpieczeństwa.

Wysokoprądowy test trwałości cyklu wymaga dużej wydajności konwersji energii sprzętu testowego, dlatego produkty serii MTS100 zostały zaprojektowane z myślą o niższych kosztach energii i jednocześnie mniejszym wytwarzaniu ciepła, dzięki czemu system wewnętrzny zawierający elementy kontroli dokładności może pracować w warunkach stosunkowo niska temperatura, aby skutecznie uniknąć skoków temperatury kluczowych elementów’ parametry i skróconą żywotność spowodowaną zmianami temperatury.

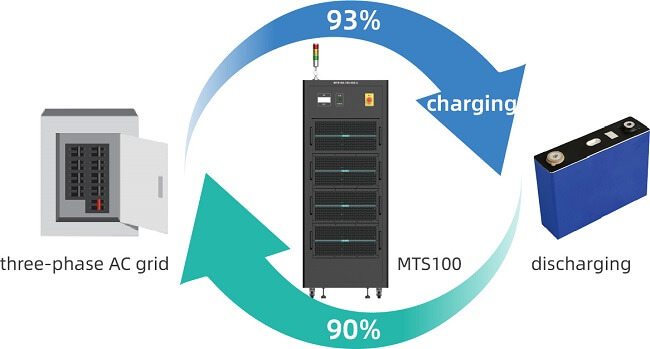

Wysoka efektywność odzyskiwania energii

Wysoka wydajność odzyskiwania energii systemu testowego ładowania i rozładowania VEICHI MTS100 MTS

MTS100 przekazuje energię rozładowania akumulatora z powrotem do sieci prądu przemiennego zamiast zużywać dużo energii, aby zmniejszyć dużą ilość generowanego ciepła odpadowego i umożliwić produkcję zielonej energii przy niskiej emisji dwutlenku węgla. Zmniejszone zapotrzebowanie na dystrybucję energii prowadzi do niższych kosztów eksploatacji energii elektrycznej i klimatyzacji. Wyładowania z ogniw akumulatorowych są zawracane do regionalnej sieci, a efektywność recyklingu może sięgać nawet 90%. Wysoka wydajność oznacza większą gęstość mocy, a tym samym ta sama konfiguracja laboratoryjna zajmuje mniej miejsca i niższe koszty operacyjne.

Przekładnia wieloprądowa 300A/200A/50A lub 100A/50A/30A

Automatycznie wybierz odpowiedni poziom prądu w trybie prądu stałego

Automatycznie wybierz odpowiedni poziom prądu w trybie prądu stałego

Dostępnych jest wiele poziomów wyjścia prądowego i poziomów pomiaru, aby uwzględnić procesy testowe wysoko- i niskoprądowe.

Automatycznie wybierz odpowiedni poziom prądu w trybie stałego napięcia

Automatycznie wybierz odpowiedni poziom prądu w trybie stałego napięcia

Automatycznie przełączaj poziom prądu w trybie stałego napięcia bez przerywania wyjścia, aby poprawić rozdzielczość prądu i zwiększyć spójność oceny warunku odcięcia.

Szybki, dynamiczny czas reakcji

Czas reakcji przy szybkim prądzie <5 ms. Szybka reakcja na prąd, zapewniająca bardziej idealne warunki eksperymentalne, redukując skumulowany błąd pojemności i uzyskując mniej zniekształconych danych w szybko zmieniających się testach dynamicznych.

Wygodny interfejs człowiek-maszyna

Scentralizowane zarządzanie sprzętem testowym i danymi z testów akumulatorów z wyświetlaniem stanu akumulatora w czasie rzeczywistym (napięcie, prąd, moc, pojemność, energia itp.).

Analiza danych

Różne niestandardowe krzywe i porównywanie krzywych umożliwiające użytkownikom profesjonalną analizę danych z testów baterii.

Symulacja warunków pracy

Możliwość przekształcenia rzeczywistych danych o warunkach pracy pojazdu elektrycznego na proces testowania akumulatora w celu symulacji warunków pracy akumulatora.

Edycja planu testowania

Połączenie różnych faz (ładowanie/rozładowanie stałym prądem, ładowanie/rozładowanie stałym napięciem, ładowanie/rozładowanie stałą mocą, impuls, symulacja warunków pracy, DCIR itp.) w celu ustawienia ogólnych/jednofazowych warunków rejestracji i warunków ochrony ładowania akumulatora /testy rozładowania.

Zgłoś eksport

Dane z testów baterii eksportowane w różnych formach raportów.

Koordynacja z otaczającymi decyzjami

Urządzenia peryferyjne (termostat, agregat wody lodowej itp.) sterowane na wiele sposobów za pomocą przełącznika gigabitowego opartego na komunikacji sieciowej TCP/IP.

Dane techniczne

Specifications
Voltage Range MTS100-120-300-6: Charge 0V～120V, Discharge 5V～120V;
MTS100-150-500-4: Charge 0V～150V, Discharge 5V～150V;
MTS100-200-200-4: Charge 0V～200V, Discharge 20V～200V;
PTS100-800-500-2: Charge 0V～800V, Discharge 20V～800V;
Voltage Resolution 0.1mV
Voltage accuracy ±0.05%F.S. @25℃±10℃
Current range MTS100-120-300-6: -300A~300A;
MTS100-150-500-4: -500A~500A;
MTS100-200-200-4: -500A~500A;
PTS100-800-500-2: -500A~500A;
Current resolution 0.1mA
Current accuracy ±0.05%F.S. @25℃±10℃
Fastest sampling time of main channel 10ms
Current rise time MTS100-120-300-6: ＜ 5ms;
MTS100-150-500-4: ＜ 5ms;
MTS100-200-200-4: ＜ 10ms;
PTS100-800-500-2: ＜ 10ms;
Charge efficiency MTS100-120-300-6: 93% (max);
MTS100-150-500-4: 93% (max);
MTS100-200-200-4: 93% (max);
PTS100-800-500-2: 96% (max);
Discharge efficiency MTS100-120-300-6: 90% (max);
MTS100-150-500-4: 90% (max);
MTS100-200-200-4: 90% (max);
PTS100-800-500-2: 93% (max);
Auxiliary voltage protection channel Accuracy ±1.5mV （25℃±10℃), sampling rate 10ms, -8V～8V, leakage current＜0.1uA, input impedance＞200MΩ, one for each main channel;
BMS connect Load *.dbc config file into the software
Auxiliary temperature protection channel (NTC or thermocouple two options) Accuracy ±0.5（25℃±20℃），-40℃～125℃, sampling rate 500ms, 4NTC temperature detection at most for each main channel;
Accuracy ±1（25℃±20℃)，-70℃～250℃, sampling rate 500ms,3K-type or T-type thermocouples for each main channel at most;
Mechanical dimensions (W*H*D)mm MTS100-120-300-6: 720*1900*750;
MTS100-150-500-4: 720*1900*750;
MTS100-200-200-4: 1600*1900*850;
PTS100-800-500-2: 2400*1900*850;
Mechanical weight MTS100-120-300-6: ＜500Kg;
MTS100-150-500-4: ＜ 500Kg;
MTS100-200-200-4: ＜ 1000Kg;
PTS100-800-500-2: ＜ 2400Kg;
Pokaż więcej specyfikacji Pokaż mniej specyfikacji

Pliki do pobrania

Nazwa pliku Typ Język Typ pliku Aktualizacja Pobierz
Katalog systemu testowego modułu MTS100 Catalog język angielski pdf 2024-03-26 ikona-pobierz 1.31MB
