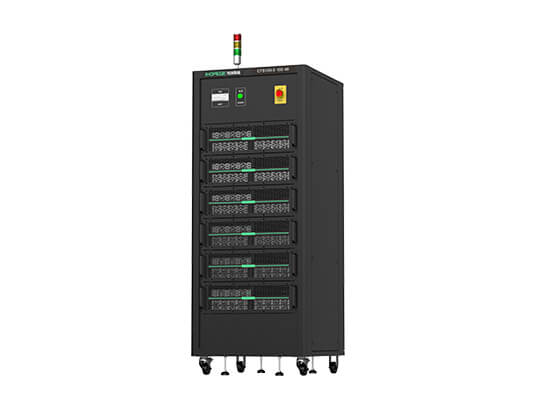

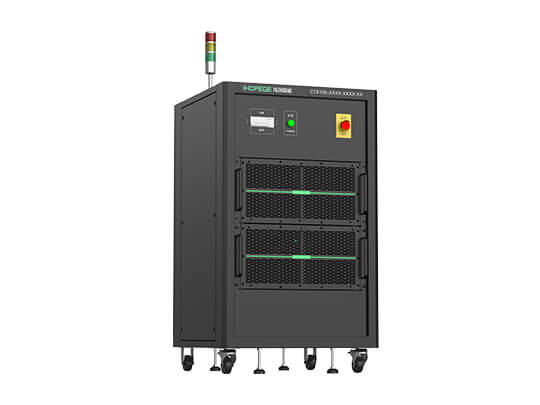

Sprzęt do testowania ogniw CTS100
- Dokładność wysokiego napięcia ± 0,03% pełnej skali, dokładność wysokiego prądu ± 0,03% pełnej skali;
- Zakres wieloprądowy 300A/200A/50A ±0,03%;
- Szybka reakcja prądowa < 3 ms;
- Sprawność odzyskiwania energii rozładowania sięgająca 80%;
- Szybki czas rejestracji danych 10ms;
- Kanał równoległy do 2400A;
- Wielokrotna ochrona bezpieczeństwa ogniw;
- Zintegrowany rejestrator wielofunkcyjny z termostatem/komorą wilgotnościową;
- Kwalifikacje do standardów IEC i GB/T;
Katalog
Skontaktuj się z pomocą techniczną
E-mailOmówienie sprzętu do testowania ogniw CTS100
CTS100 to profesjonalny sprzęt do testowania ładowania/rozładowania opracowany do testowania wydajności przy wysokim prądzie/wysokiej mocy. Nadaje się do testowania wydajności i oceny ogniw litowo-jonowych o dużej pojemności i kondensatorów litowo-jonowych, weryfikacji cyklu życia i wyboru modelu produktu.
Zastosowany przy użyciu najnowszej techniki, CTS 100 charakteryzuje się wysoką wydajnością konwersji energii, wysoką dokładnością napięcia i prądu, szybką reakcją dynamiczną prądu, automatycznym stopniowaniem w zakresie wielu prądów, dużą gęstością mocy i wysokim współczynnikiem bezpieczeństwa w rzeczywistym użyciu. CTS100 charakteryzuje się wysoką wydajnością konwersji energii, wysoką dokładnością napięcia i prądu, szybką reakcją dynamiczną prądu, automatycznym stopniowaniem prądu w zakresie wielu prądów, dużą gęstością mocy i wysokim współczynnikiem bezpieczeństwa.
Wysokoprądowy test żywotności wymaga dużej wydajności konwersji energii sprzętu testowego, dlatego produkty serii CTS100 zostały zaprojektowane z myślą o niższych kosztach energii i jednocześnie mniejszym wytwarzaniu ciepła, dzięki czemu system wewnętrzny zawierający elementy kontroli dokładności może pracować w warunkach stosunkowo niska temperatura, aby skutecznie uniknąć skoków temperatury kluczowych elementów’ parametry i skróconą żywotność spowodowaną zmianami temperatury.

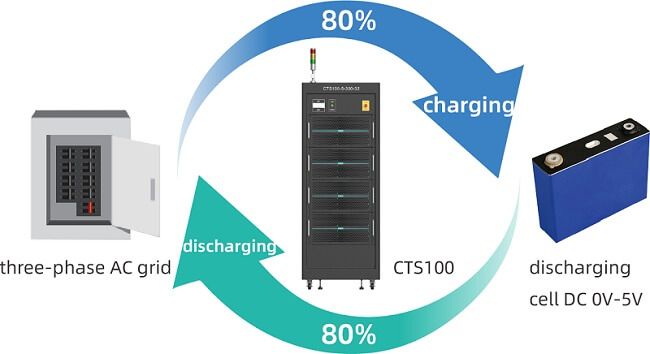

Wysoka efektywność odzyskiwania energii
CTS100 przekazuje energię rozładowania akumulatora z powrotem do sieci prądu przemiennego zamiast zużywać dużo energii, aby zmniejszyć dużą ilość generowanego ciepła odpadowego i realizować produkcję zielonej energii przy niskiej emisji dwutlenku węgla. Zmniejszone zapotrzebowanie na dystrybucję energii prowadzi do niższych kosztów eksploatacji energii elektrycznej i klimatyzacji. Wyładowania z ogniw akumulatorowych są zawracane do regionalnej sieci, a efektywność recyklingu może sięgać nawet 80%. Wysoka wydajność oznacza większą gęstość mocy, a tym samym ta sama konfiguracja laboratoryjna zajmuje mniej miejsca i niższe koszty operacyjne.
Przekładnia wieloprądowa 300A/200A/50A

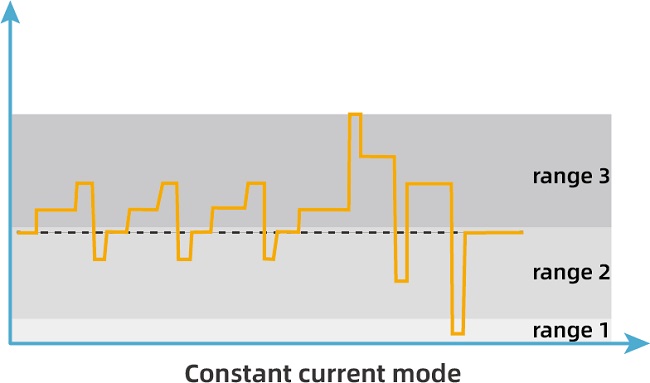

Automatycznie wybierz odpowiedni poziom prądu w trybie prądu stałego
Dostępnych jest wiele poziomów wyjścia prądowego i poziomów pomiaru, aby uwzględnić procesy testowe wysoko- i niskoprądowe.

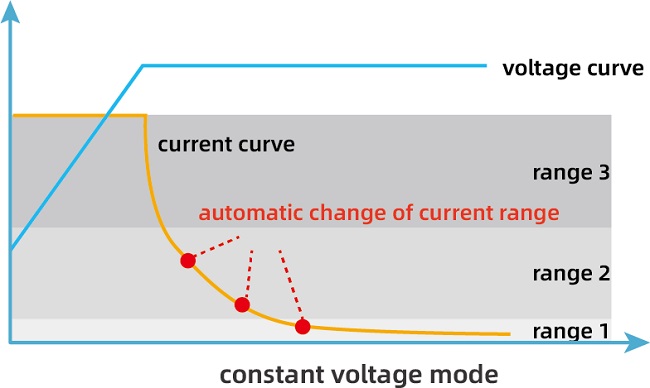

Automatycznie wybierz odpowiedni poziom prądu w trybie stałego napięcia
Automatycznie przełączaj poziom prądu w trybie stałego napięcia bez przerywania wyjścia, aby poprawić rozdzielczość prądu i zwiększyć spójność oceny warunku odcięcia.
Szybki, dynamiczny czas reakcji
Czas reakcji przy szybkim prądzie <3 ms. Szybka reakcja na prąd, zapewniająca bardziej idealne warunki eksperymentalne, redukując skumulowany błąd pojemności i uzyskując mniej zniekształconych danych w szybko zmieniających się testach dynamicznych.
Wygodny interfejs człowiek-maszyna
Scentralizowane zarządzanie sprzętem testowym i danymi z testów akumulatorów z wyświetlaniem stanu akumulatora w czasie rzeczywistym (napięcie, prąd, moc, pojemność, energia itp.).
Analiza danych
Różne niestandardowe krzywe i porównywanie krzywych umożliwiające użytkownikom profesjonalną analizę danych z testów baterii.
Symulacja warunków pracy
Możliwość przekształcenia rzeczywistych danych o warunkach pracy pojazdu elektrycznego na proces testowania akumulatora w celu symulacji warunków pracy akumulatora.
Edycja w fazie
Połączenie różnych faz (ładowanie/rozładowanie stałym prądem, ładowanie/rozładowanie stałym napięciem, ładowanie/rozładowanie stałą mocą, impuls, symulacja warunków pracy, DCIR itp.) w celu ustawienia ogólnych/jednofazowych warunków rejestracji i warunków ochrony ładowania akumulatora /testy rozładowania.
Zgłoś eksport
Dane z testów baterii eksportowane w różnych formach raportów.
Koordynacja z otaczającymi decyzjami
Urządzenia peryferyjne (termostat, agregat wody lodowej itp.) sterowane na wiele sposobów za pomocą przełącznika gigabitowego opartego na komunikacji sieciowej TCP/IP.
Wideo napędu AC typu sieciowego serii AC01
Dane techniczne
| Voltage Range | Charge 0V～5V，discharge 1V～5V; |
|---|---|
| Voltage resolution | 0.1mV; |
| Voltage accuracy | ±0.03%F.S. @25℃±10℃; |
| Current range | CTS100-5-200-32: Charge15mA～200A, Discharge15mA～200A; CTS100-5-300-32: Charge15mA～300A, Discharge15mA～300A; CTS100-5-600-16: Charge15mA～600A, Discharge15mA～600A; CTS100-5-1200-8: Charge15mA～1200A, Discharge15mA～1200A; |
| Current resolution | 0.1mA; |
| Current gear | CTS100-5-200-32: 50A/100A/200A; CTS100-5-300-32: 50A/200A/300A; CTS100-5-600-16: 50A/200A/300A/600A; CTS100-5-1200-8: 50A/200A/300A/1200A; |
| Current accuracy | ±0.03%F.S. @25℃±10℃; |
| Power gear | CTS100-5-200-32: 250W/500W/1000W; CTS100-5-300-32: 250W/1000W/1500W; CTS100-5-600-16: 250W/1000W/1500W/3000W; CTS100-5-1200-8: 250W/1000W/1500W/6000W; |
| Power accuracy | ±0.05%F.S. @25℃±10℃; |
| Power resolution | 1mW; |
| Fastest sampling time of main channel | 10ms; |
| Current rise time（0A～±100%） | ＜3ms; |
| Charge efficiency | 81% (highest efficiency for 2V-4.2V battery voltage), 85% (highest efficiency for 5V battery voltage); |
| Discharge efficiency | 79% (highest efficiency for 2V-4.2V battery voltage), 82% (highest efficiency for 5V battery voltage); |
| Auxiliary voltage protection channel | Accuracy ±1mV （25℃±10℃）， sampling rate 10ms, -8V～8V, leakage current＜0.1uA, input impedance＞200MΩ, one for each main channel; |
| Auxiliary pressure protection channel | Accuracy＜0.2%FS（25℃±10℃）,0～10T/0～3mV/V, one for each main channel at most; |
| Auxiliary temperature protection channel (NTC or thermocouple two options) | Accuracy ±0.5（25℃±20℃），-40℃～125℃, sampling rate 500ms, 4NTC temperature detection at most for each main channel; Accuracy ±1（25℃±20℃)，-70℃～250℃, sampling rate 500ms,3K-type or T-type thermocouples for each main channel at most; |
| Number of main channels of single cabinet | CTS100-5-200-32: Standard 32CH, optional 8CH or 16CH or 24CH; CTS100-5-300-32: Standard 32CH, optional 8CH or 16CH or 24CH; CTS100-5-600-16: Standard 16CH, optional 4CH or 8CH or 12CH; CTS100-5-1200-8: Standard 8CH, optional 2CH or 4CH or 6CH; |
| Mechanical dimensions (W*H*D) | 720mm*1900mm*750mm; |
| Mechanical weight | ＜600Kg(standard cabinet); |
Pliki do pobrania
| Nazwa pliku | Typ | Język | Typ pliku | Aktualizacja | Pobierz |
|---|---|---|---|---|---|
| Katalog sprzętu do testowania ogniw CTS100 | Catalog | język angielski | 2024-03-26 | 1.5MB |
