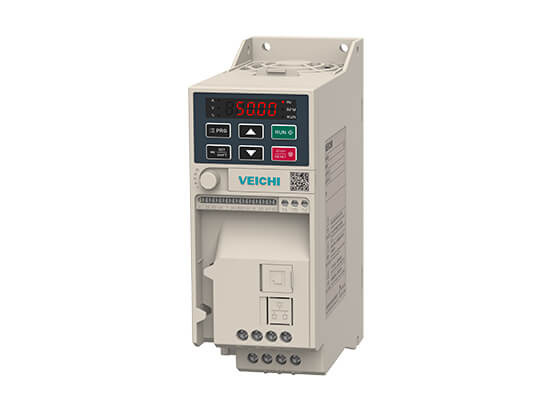

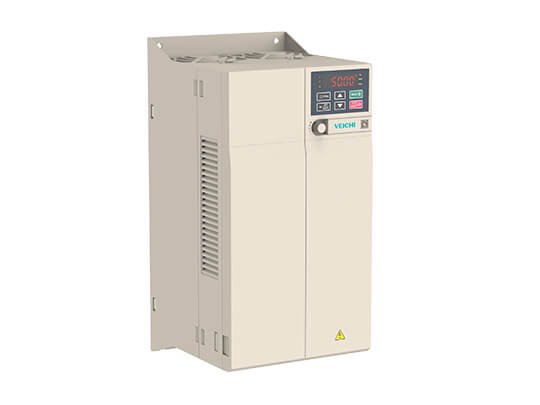

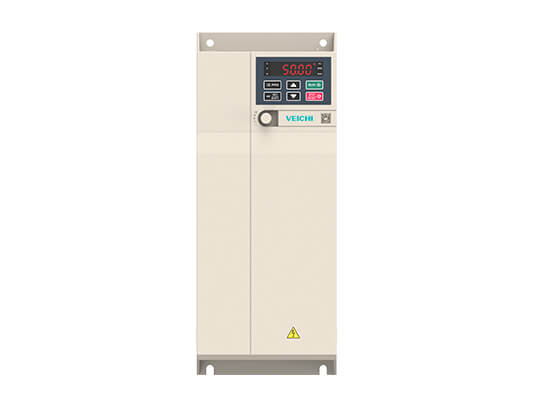

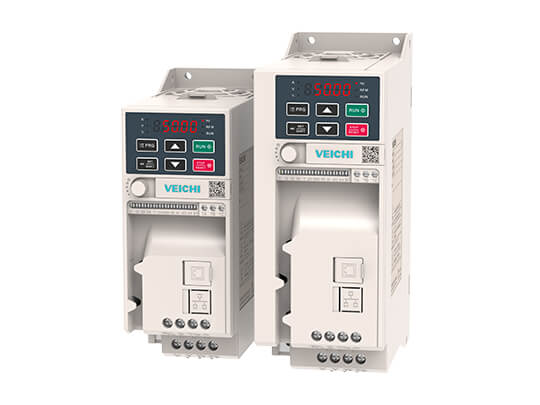

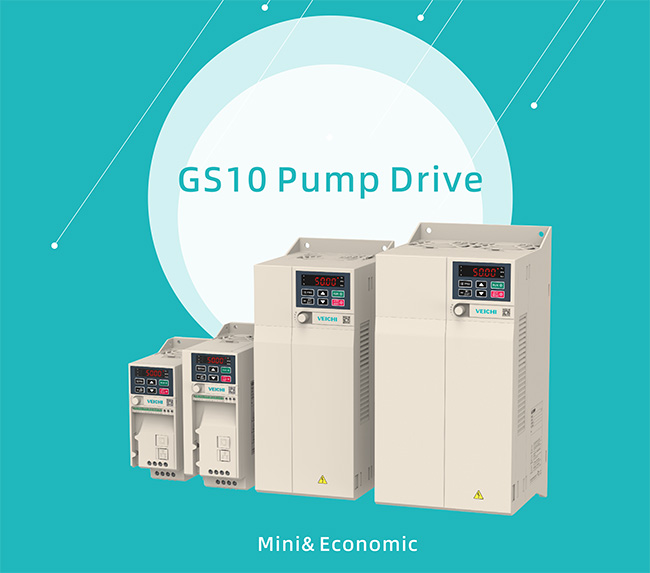

Napęd minipompy GS10
- Funkcja ochrony silnika
- Doskonale napędzają różne silniki pomp
- Interfejs rozszerzenia portu sieciowego
- Sterowanie wieloma pompami
Katalog
Skontaktuj się z pomocą techniczną
E-mailNapęd minipompy GS10

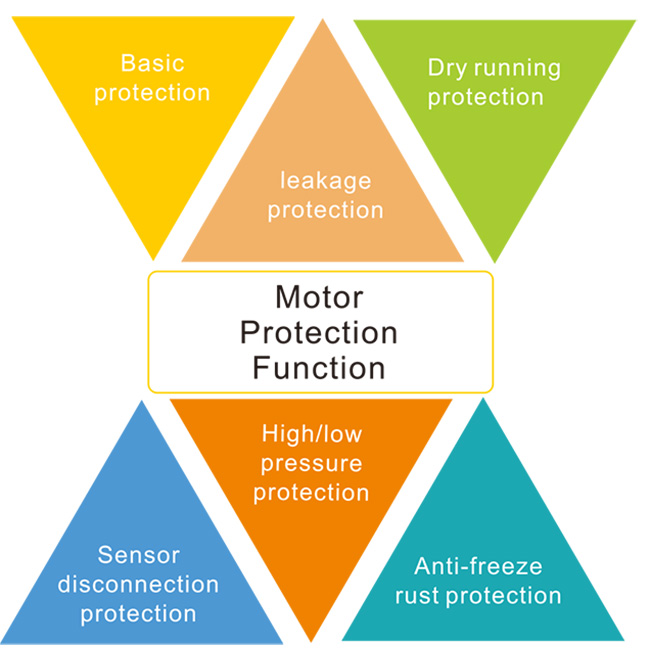

Funkcja ochrony silnika
Podstawowe funkcje zabezpieczające wielu falowników; Ekskluzywna funkcja zabezpieczająca pompę wodną (zabezpieczenie przed niedoborem wody, zabezpieczenie przed wysokim i niskim ciśnieniem, zabezpieczenie przed wyciekiem, zabezpieczenie przed zamarzaniem haftu, zabezpieczenie przed odłączeniem czujnika).

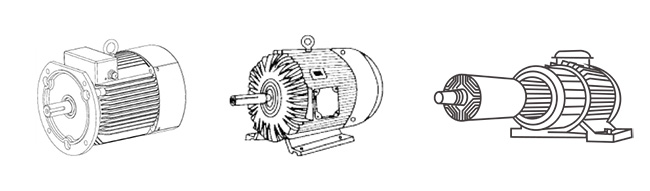

Doskonałe napędzanie różnych silników pomp
Doskonale napędzają różne silniki pomp wodnych, takie jak asynchroniczne, synchroniczne z magnesami trwałymi, synchroniczne reluktancyjne itp.

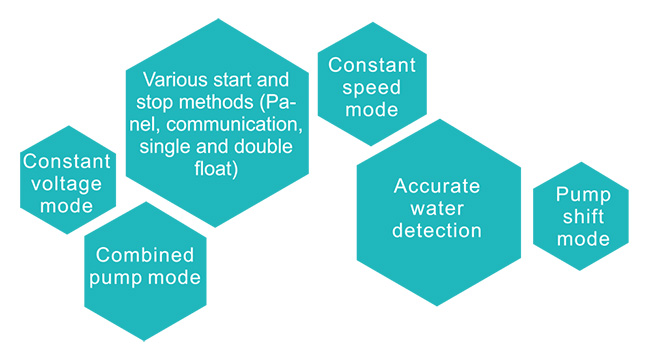

Wiele funkcji zaopatrzenia w wodę

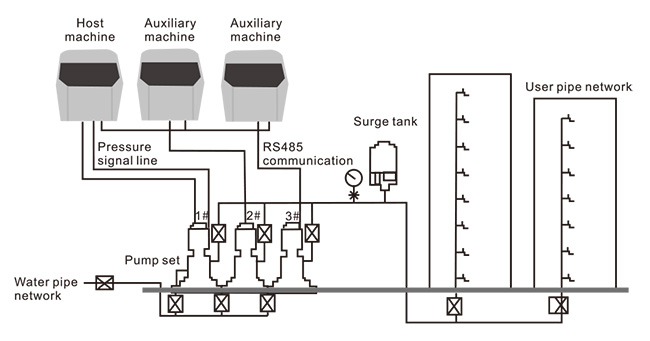

Sterowanie wieloma pompami
1. Ciśnienie w sieci rurociągów jest wykrywane przez hosta i przesyłane do maszyny pomocniczej. Gdy ciśnienie nie jest wystarczające, maszyna pomocnicza uruchamia się i pracuje zgodnie z ustawioną częstotliwością, a maszyna główna wykonuje regulację PID stałego ciśnienia.
2. Maszyny główne i pomocnicze działają naprzemiennie w regularnych odstępach czasu, aby zapewnić równomierne wykorzystanie pompy wodnej i wydłużyć jej żywotność.

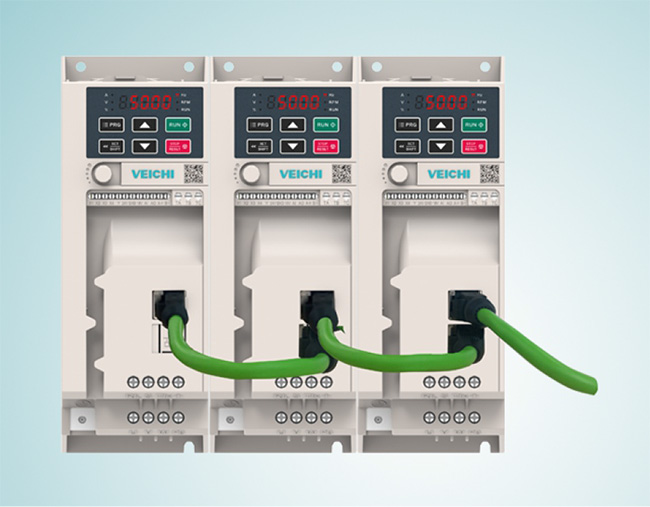

Interfejs rozszerzenia portu sieciowego
Model sieciowy obsługuje RS485 (w standardzie), który można bezpośrednio rozszerzyć poprzez port sieciowy. Klienci muszą jedynie wykonać połączenie kablowe sieciowe, wygodne i piękne.

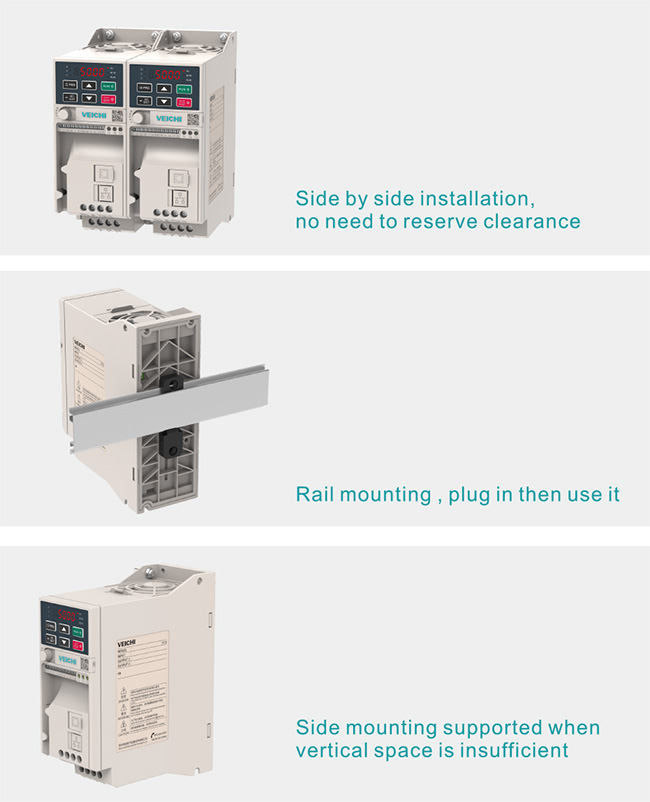

Metody instalacji
Wsparcie instalacji penetracyjnej (instalacja naścienna, instalacja wbudowana): Dostosuj do różnych środowisk instalacyjnych.

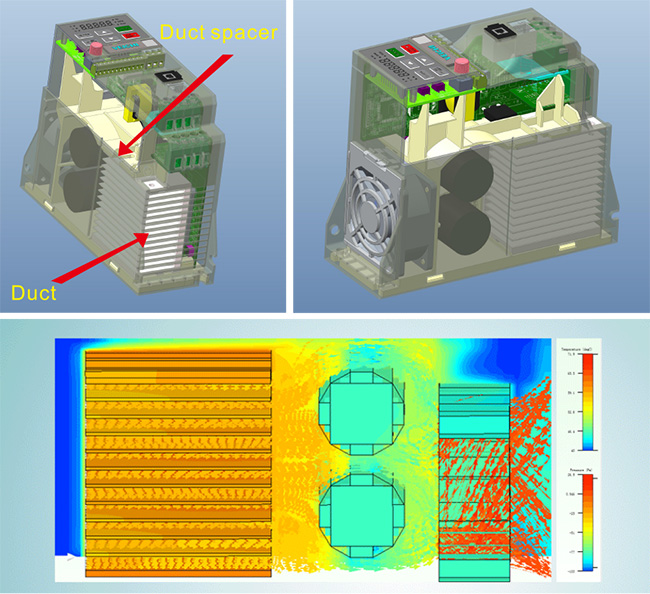

Projekt ochronny
1. Wysoka ochrona: całkowicie niezależny kanał powietrzny, naukowy układ wewnątrz maszyny, pomaga w rozpraszaniu ciepła urządzeń dużej mocy i pyłoszczelności urządzenia wykrywającego.
2. Wysoka temperatura odporność: naukowa konstrukcja kanału powietrznego, która może szybko rozproszyć ciepło, niski wzrost temperatury maszyny i brak konieczności obniżania parametrów znamionowych w temperaturze otoczenia 50 ℃.
Film dotyczący napędu pomp serii GS
Zastosowania przemysłowe dla napędu mini pompy GS10
Zastosowania: woda w budynkach mieszkalnych, nawadnianie w rolnictwie, ochrona wody i gospodarka wodna, uzdatnianie wody HVAC.
Dane techniczne
| Napięcie, częstotliwość | Jednofazowe 220 V 50/60 Hz; Trójfazowe 220 V 50/60 Hz; Trójfazowe 380 V 50/60 Hz |
|---|---|
| Zezwalaj na wahania | Współczynnik asymetrii napięcia: <3%; Częstotliwość: ±5% Współczynnik zniekształceń spełnia wymagania normy IEC61800-2 |
| Zamykanie prądu impulsowego | Mniej niż prąd znamionowy |
| Współczynnik mocy | ≥0,94 (z dławikiem DC) |
| Sprawność falownika | ≥96% |
| Napięcie wyjściowe | Wyjście w warunkach znamionowych: 3 fazy, 0 do napięcia wejściowego, błąd mniejszy niż 5% |
|---|---|
| Zakres częstotliwości wyjściowej | 0-600.00Hz |
| Dokładność częstotliwości wyjściowej | ±0,5% maksymalnej wartości częstotliwości |
| Możliwość przeciążenia | Model T3: 150% prądu znamionowego przez 1 minutę, 180% prądu znamionowego przez 5 sekund, 200% prądu znamionowego przez 0,5 sekundy Model S2: 150% prądu znamionowego 20 sekund, 180% prądu znamionowego 0,5 sekundy |
| Typ silnika | PMSM, AM |
|---|---|
| Tryb sterowania silnikiem | Brak sterowania PG V/F, brak sterowania wektorowego PG |
| Modulacja | Zoptymalizowana modulacja wektora przestrzennego PWM |
| Częstotliwość nośna | 1.0~16.0kHz |
| Zakres regulacji prędkości | Brak sterowania wektorowego PG, obciążenie znamionowe 1:100 |
| Moment rozruchowy | Brak sterowania wektorowego PG: 150% momentu znamionowego przy 0,5 Hz |
| Reakcja momentu obrotowego | Brak sterowania wektorowego PG: <20ms |
| Dokładność częstotliwości | Ustawienie cyfrowe: maksymalna częstotliwość × ± 0,01%; ustawienie analogowe: Maksymalna częstotliwość × ± 0,2% |
| Rozdzielczość częstotliwości | Ustawienie cyfrowe: 0,01 Hz; Ustawienie analogowe: maksymalna częstotliwość × 0,05% |
| Kontrola momentu obrotowego | Obliczanie ustawienia momentu obrotowego, ograniczenie prędkości w trybie momentu obrotowego |
|---|---|
| Możliwość hamowania prądem stałym | Częstotliwość początkowa: 0,00 ~ 50,00 Hz Czas hamowania: 0,0 ~ 60,0 s Prąd hamowania: 0,0 ~ 150,0% prądu znamionowego |
| Zwiększenie momentu obrotowego | Automatyczny wzrost momentu obrotowego 0,0% ~ 100,0% Ręczne zwiększanie momentu obrotowego 0,0% ~ 30,0% |
| Krzywa V/F | Cztery tryby: liniowa charakterystyka momentu obrotowego, automatycznie ustawiana krzywa U/F, charakterystyka redukcji momentu obrotowego (moc 1,1 do 2,0), kwadratowa krzywa U/F |
| wg. / Dziesięć. Krzywe | Dwa sposoby: liniowe przyspieszanie i zwalnianie, przyspieszanie i zwalnianie po krzywej S Cztery zestawy czasów przyspieszania i zwalniania, jednostka czasu to 0,01 s, najdłuższy to 650,00 s |
| Znamionowe napięcie wyjściowe | Korzystając z funkcji kompensacji napięcia zasilania, napięcie znamionowe silnika wynosi 100%, które można ustawić w zakresie od 50 do 100% (wyjście nie może przekroczyć napięcia wejściowego) |
| Automatyczna regulacja napięcia | Automatycznie utrzymuje stałe napięcie wyjściowe w przypadku wahań napięcia sieciowego |
| Automatyczny tryb oszczędzania energii | Automatycznie optymalizuj napięcie wyjściowe w zależności od obciążenia w trybie sterowania V/F, aby osiągnąć energooszczędną pracę |
| Automatyczne ograniczenie prądu | Automatycznie ograniczaj prąd podczas pracy, aby zapobiec częstym wyłączeniom spowodowanym przetężeniem |
| Natychmiastowa obsługa wyłączania zasilania | Nieprzerwana praca dzięki kontroli napięcia magistrali w przypadku chwilowej utraty zasilania |
| Funkcja standardowa | Sterowanie PID, śledzenie prędkości i restart po wyłączeniu, pomijanie częstotliwości, kontrola górnego i dolnego limitu częstotliwości, działanie programowe, wielostopniowa prędkość, RS485, wyjście analogowe, wyjście impulsowe częstotliwości. |
| Kanał ustawienia częstotliwości | Ustawienia cyfrowe klawiatury, potencjometr klawiatury, analogowy zacisk napięcia/prądu AI, ustawienia komunikacji i wybór zacisku wielokanałowego, kombinacja kanałów głównego i pomocniczego, można przełączać na różne sposoby. |
| Kanał wejściowy sprzężenia zwrotnego | Potencjometr klawiatury, zacisk napięciowy/prądowy AI, odniesienie komunikacyjne, wejście impulsowe X4/PUL |
| Uruchom kanał poleceń | Odniesienie do panelu operacyjnego, odniesienie do terminala zewnętrznego, odniesienie do komunikacji |
| Sygnał wejściowy polecenia | Start, stop, do przodu i do tyłu, jog, wielobiegowa, swobodne zatrzymanie, reset, wybór czasu przyspieszania/hamowania, wybór kanału ustawienia częstotliwości, zewnętrzny alarm awarii |
| Zewnętrzny sygnał wyjściowy | 1 wyjście przekaźnikowe, 1 wyjście kolektorowe, 1 wyjście AO do wyboru jako wyjście 0~10V lub 4~20mA lub 4~20mA |
| Funkcja ochronna | Przepięcie, podnapięcie, ograniczenie prądu, przetężenie, przeciążenie, elektroniczny przekaźnik termiczny, przegrzanie, przepięcie, ochrona danych, szybka ochrona, ochrona przed utratą fazy wejściowej i wyjściowej. |
|---|
| wyświetlacz LCD | Jednowierszowy 5-cyfrowy wyświetlacz: 1 wyświetlacz ilości stanu falownika Dwuliniowy, 5-cyfrowy cyfrowy wyświetlacz w kształcie tuby: 2 wyświetlacze stanu falownika |
|---|---|
| Kopia parametrów | Przesyłaj i pobieraj informacje o kodach funkcji falownika w celu szybkiego kopiowania parametrów |
| Status monitoring | Wszystkie parametry grupy parametrów monitorowania, takie jak częstotliwość wyjściowa, zadana częstotliwość, prąd wyjściowy, napięcie wejściowe, napięcie wyjściowe, prędkość silnika, wartość sprzężenia zwrotnego PID, wartość zadana PID, temperatura modułu itp. |
| Alarm błędu | Przepięcie, podnapięcie, przetężenie, zwarcie, zanik fazy, przeciążenie, przegrzanie, przepięcie, ograniczenie prądu, uszkodzenie ochrony danych, awaria prądu, usterka historyczna. |
| Miejsce instalacji | Wysokość jest mniejsza niż 1000 metrów, a obniżenie wartości znamionowych przekracza 1000 metrów. Obniżenie wartości znamionowych wynosi 1% na każde 100 metrów Brak kondensacji, oblodzenia, deszczu, śniegu, plwociny itp., promieniowanie słoneczne jest mniejsze niż 700 W/m2, ciśnienie powietrza 70 ~ 106 kPa |
|---|---|
| Wilgotność temperaturowa | -10 ~ +50°C, obniżenie wartości znamionowych można zastosować powyżej 40°C, maksymalna temperatura wynosi 60°C (praca bez obciążenia) 5% do 95% RH (bez kondensacji) |
| Wibracja | Przy 9 do 200 Hz, 5,9 m/s2 (0,6 g) |
| Temperatura przechowywania | -30~+60℃ |
| Metoda instalacji | Montaż na ścianie, szafa |
| Poziom ochrony | IP20 |
| Metoda chłodzenia | Wymuszone chłodzenie powietrzem |
Pliki do pobrania
| Nazwa pliku | Typ | Język | Typ pliku | Aktualizacja | Pobierz |
|---|---|---|---|---|---|
| Katalog inteligentnych napędów pomp V1.0 | Catalog | język angielski | 2024-03-26 | 36.67MB |
