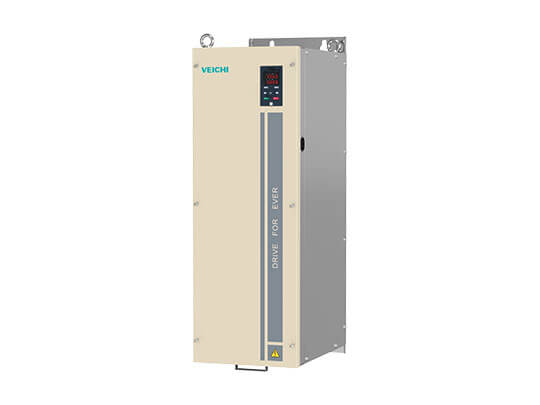

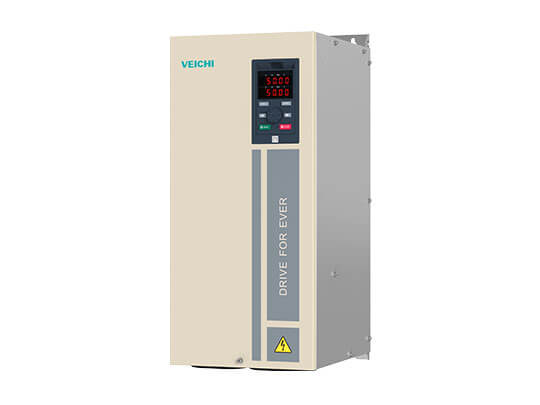

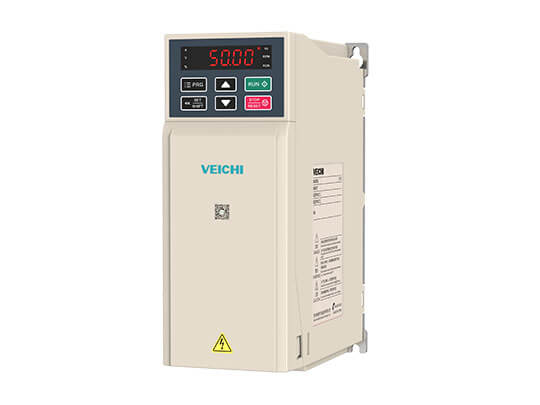

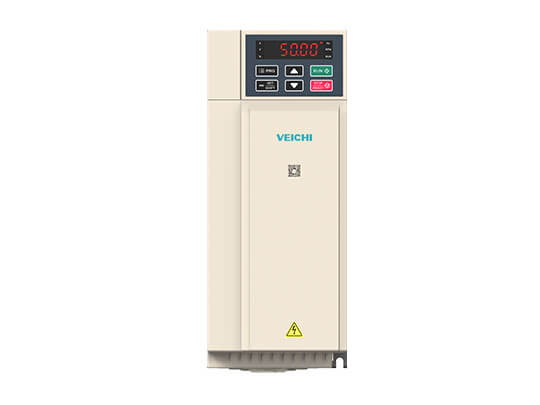

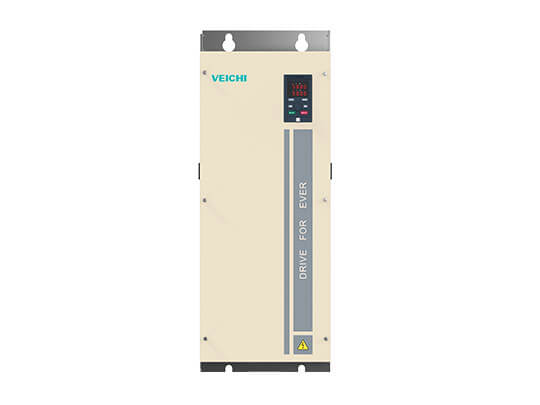

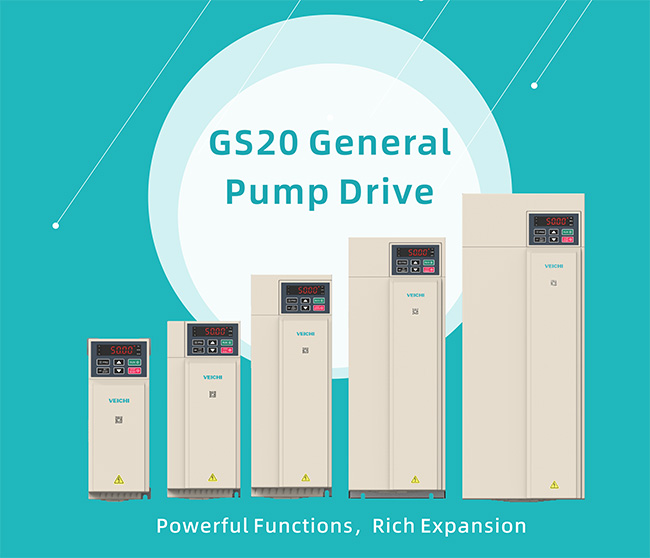

Ogólny napęd pompy GS20
- Nowy wygląd, wąska struktura ciała
- Funkcja ochrony silnika
- Doskonale napędzają różne silniki pomp
- Łatwe do debugowania i bogate w możliwości rozbudowy
Katalog
Skontaktuj się z pomocą techniczną
E-mailOgólny napęd pompy GS20

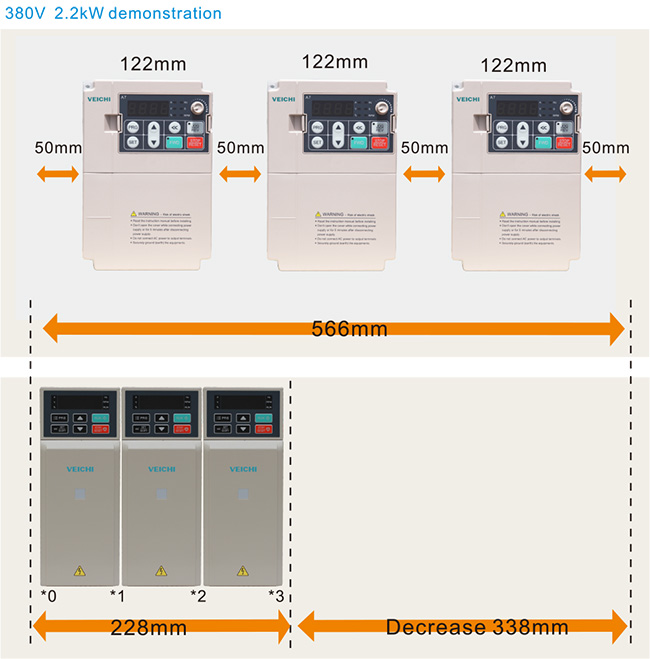

Nowy wygląd, wąska budowa ciała
1. Zarezerwuj wąską konstrukcję, maksymalna oszczędność miejsca 60%.
2. Nowa konstrukcja klawiatury, prosty wygląd i łatwa obsługa.
3. Europejskie listwy zaciskowe, wygodne i wydajne okablowanie.

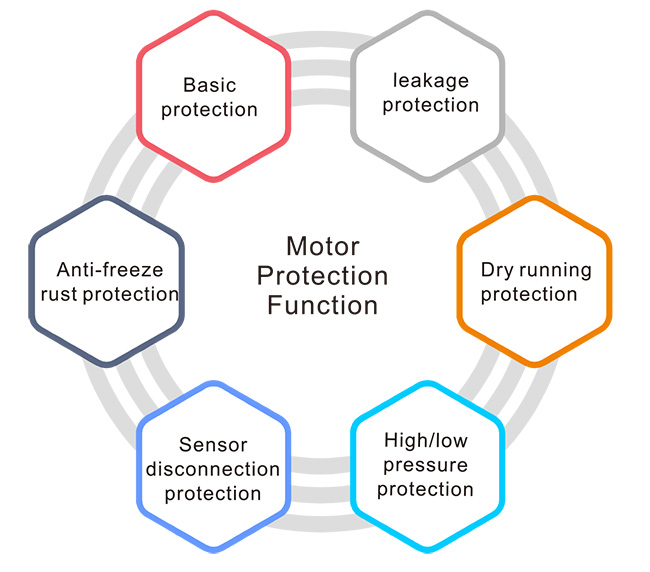

Funkcja ochrony silnika
Podstawowe funkcje zabezpieczające wielu falowników; Wyłączna funkcja zabezpieczająca pompę wodną (zabezpieczenie przed niedoborem wody, zabezpieczenie przed wysokim i niskim ciśnieniem, zabezpieczenie przed wyciekiem, zabezpieczenie przed zamarzaniem haftu, zabezpieczenie przed odłączeniem czujnika).

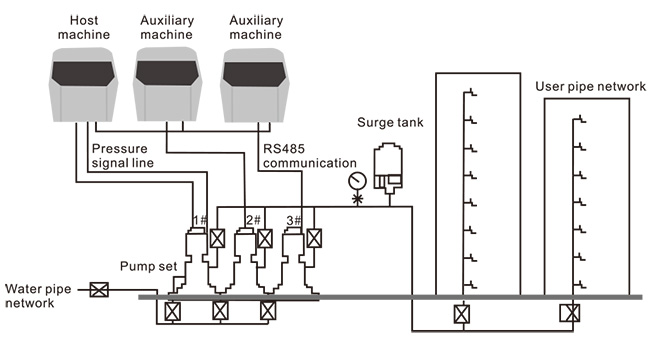

Sterowanie wieloma pompami
1. Ciśnienie w sieci rurociągów jest wykrywane przez hosta i przesyłane do maszyny pomocniczej. Gdy ciśnienie jest niewystarczające, maszyna pomocnicza uruchamia się i pracuje zgodnie z ustawioną częstotliwością, a maszyna główna wykonuje regulację PID stałego ciśnienia.
2. Maszyny główne i pomocnicze działają naprzemiennie w regularnych odstępach czasu, aby zapewnić równomierne wykorzystanie pompy wodnej i wydłużyć jej żywotność.
Doskonałe napędzanie różnych silników pomp

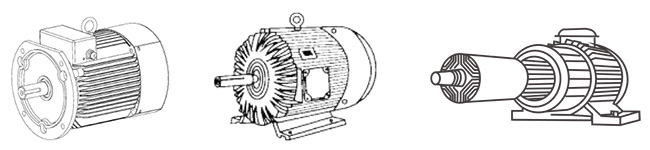

Doskonale napędzają różne silniki pomp wodnych, takie jak asynchroniczne, synchroniczne z magnesami trwałymi, synchroniczne reluktancyjne itp.

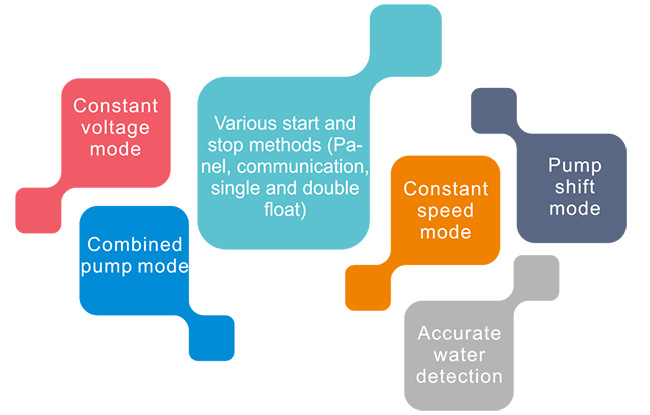

Wiele funkcji zaopatrzenia w wodę

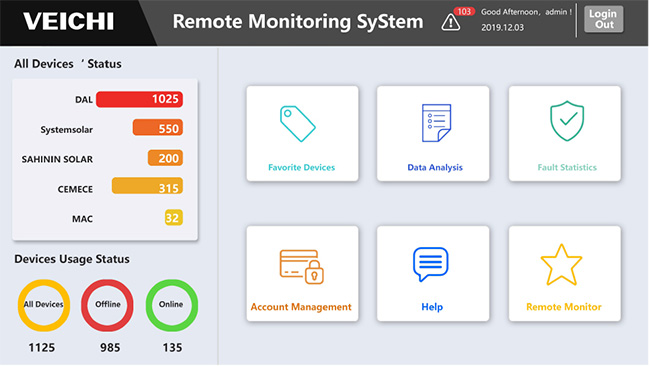

Inteligentny IOT
1. Wsparcie pozycjonowania GPS. połączenie Wi-Fi, przechowywanie danych offline.
2. Bez nadzoru, w czasie rzeczywistym, zdalne sterowanie.
3. Analiza dużych zbiorów danych, obliczanie skumulowanej produkcji i przepływu energii.

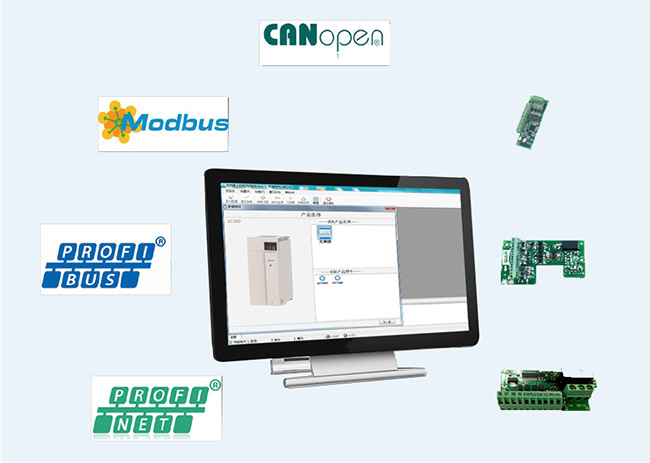

Łatwy do debugowania i bogaty w możliwości rozbudowy
1. Profesjonalne oprogramowanie komputerowe, odczyt parametrów debugowania jednym klawiszem.
2. Wirtualny oscyloskop dokładnie odczytuje dane.
3. Obsługa ModBus, SPI. GPRS, karta PG i inne interfejsy rozszerzeń.
Film dotyczący napędu pomp serii GS
Zastosowania przemysłowe ogólnego napędu pompy GS20
Zastosowania: woda w budynkach mieszkalnych, nawadnianie w rolnictwie, ochrona wody i gospodarka wodna, uzdatnianie wody HVAC.
Dane techniczne
| Napięcie, częstotliwość | Jednofazowe: 220 V 50/60 Hz; Trójfazowe: 220 V 50/60 Hz; Trójfazowe 380 V 50/60 Hz |
|---|---|
| Zezwalaj na wahania | współczynnik asymetrii napięcia: <3%; Częstotliwość: ± 5%; współczynnik aberracji: zgodnie z wymaganiami IEC61800-2 |
| Prąd rozruchowy | Niższy niż prąd znamionowy |
| Współczynnik mocy | ≥0,94 (z dławikiem DC) |
| Sprawność falownika | ≥96% |
| Napięcie wyjściowe | Wyjście w warunkach znamionowych: 3 fazy, 0 ~ napięcie wejściowe, odchylenie <5% |
|---|---|
| Zakres częstotliwości wyjściowej | Typ G: 0 ~ 600 Hz |
| Dokładność częstotliwości wyjściowej | Maksymalna częstotliwość ±0,5% |
| Możliwość przeciążenia | Typ G: 150% prądu znamionowego/1 min, 180% prądu znamionowego/10 s, 200% prądu znamionowego/0,5 s Typ P: 120% prądu znamionowego/1 min, 140% prądu znamionowego/10 s, 150% prądu znamionowego/0,5 s |
| Typ silnika | Trójfazowy silnik asynchroniczny; Silnik synchroniczny z magnesami trwałymi (sinusoida) |
|---|---|
| Tryb sterowania silnikiem | Sterowanie V/F, sterowanie wektorowe w otwartej pętli, sterowanie wektorowe w pętli zamkniętej |
| Modulacja | Optymalizacja modulacji PWM napięcia przestrzennego |
| Częstotliwość nośna | 1.0~16.0kHz |
| Zakres regulacji prędkości | Brak sterowania wektorowego PG, obciążenie znamionowe 1:1000 |
| Stała dokładność prędkości | VC bez PG: ≤2% znamionowej prędkości zsynchronizowanej; VC z PG: ≤0,05% znamionowej prędkości zsynchronizowanej |
| Moment rozruchowy | VC bez PG: 150% znamionowego momentu obrotowego przy 0,5 Hz; VC z PG: 0 Hz, 200% znamionowego momentu obrotowego przy 0 Hz |
| Reakcja momentu obrotowego | VC bez PG: <20ms; VC z PG: <10ms |
| Dokładność częstotliwości | Ustawienie cyfrowe: maksymalna częstotliwość × ± 0,01%; Ustawienie analogowe: maksymalna częstotliwość × ± 0,2% |
| Rozdzielczość częstotliwości | Ustawienie cyfrowe: 0,01 Hz; Ustawienie analogowe: maksymalna częstotliwość × 0,05% |
| Kontrola momentu obrotowego | Obliczanie ustawienia momentu obrotowego, ograniczenie prędkości w trybie momentu obrotowego |
|---|---|
| Możliwość hamowania prądem stałym | Częstotliwość początkowa: 0,00 ~ 50,00 Hz; Czas hamowania: 0,0 ~ 60,0 s; Prąd hamowania: 0,0 ~ 150,0% prądu znamionowego |
| Zwiększenie momentu obrotowego | Automatyczne zwiększenie momentu obrotowego 0,0% ~ 100,0%; Ręczne zwiększanie momentu obrotowego 0,0% ~ 30,0% |
| Krzywa V/F | Cztery tryby: liniowa charakterystyka momentu obrotowego, automatycznie ustawiana krzywa U/F, charakterystyka redukcji momentu obrotowego (moc 1,1 do 2,0), kwadratowa krzywa U/F |
| wg. / Dziesięć. Krzywe | 2 tryby: liniowe przyspieszanie/zwalnianie i przyspieszanie/zwalnianie według krzywej S. 4 zestawy ACC/DEC, do wyboru jednostka czasu 0,01 s, najdłuższy czas: 650,00 s |
| Znamionowe napięcie wyjściowe | Korzystając z funkcji kompensacji napięcia zasilania, napięcie znamionowe silnika wynosi 100%, które można ustawić w zakresie od 50 do 100% (wyjście nie może przekroczyć napięcia wejściowego) |
| Automatyczna regulacja napięcia | Podczas gdy napięcie zasilania ulega wahaniom, może automatycznie utrzymywać stałe napięcie wyjściowe |
| Automatyczna energia saving operation | W trybie sterowania V/F, w zależności od obciążenia, następuje automatyczna optymalizacja napięcia wyjściowego w celu oszczędzania energii |
| Automatyczne ograniczenie prądu | Automatyczne ograniczenie prądu podczas pracy, aby zapobiec problemom związanym z przerwaniem prądu |
| Natychmiastowe wyłączenie zasilania | Nieprzerwana praca dzięki kontroli napięcia magistrali w przypadku chwilowej utraty zasilania |
| Funkcja standardowa | Sterowanie PID, śledzenie prędkości, restart po wyłączeniu zasilania, częstotliwość skoku, kontrola górnego/dolnego limitu częstotliwości, praca programowa, wiele prędkości, RS485, wyjście analogowe, wyjście impulsu częstotliwości |
| Kanał ustawienia częstotliwości | Ustawienia cyfrowe klawiatury, analogowy zacisk napięcia/prądu AI1, analogowy zacisk napięcia/prądu AI2, komunikacja i wybór zacisku wielokanałowego, kombinacja kanałów głównego i pomocniczego, karta rozszerzeń, obsługa przełącznika różnych trybów. |
| Kanał wejściowy sprzężenia zwrotnego | Zacisk napięciowy/prądowy AI1, zacisk napięciowy/prądowy AI12, komunikacja, wejście impulsowe niskiej prędkości PUL, karta rozszerzeń |
| Uruchom kanał poleceń | Podano panel operacyjny, podano terminal zewnętrzny, podano komunikację, podano kartę rozszerzeń |
| Sygnał wejściowy polecenia | Start, stop, FWD/REV, JOG, prędkość wielostopniowa, swobodne zatrzymanie, reset, wybór czasu ACC/DEC, wybór kanału z zadaną częstotliwością, zewnętrzny alarm awarii |
| Zewnętrzny sygnał wyjściowy | 1 wyjście przekaźnikowe, 1 wyjście kolektorowe, 1 wyjście AO: wyjście 0 ~ 10 V lub wyjście 4 ~ 20 mA |
| Funkcja ochronna | Przepięcie, podnapięcie, ograniczenie prądu, przetężenie, przeciążenie, elektryczny przekaźnik termiczny, przegrzanie, przepięcie, ochrona danych, ochrona szybkiej prędkości, ochrona przed awarią fazy wejściowej/wyjściowej. |
|---|
| Wyświetlacz LED | Wbudowana klawiatura: jednowierszowy 5-cyfrowy wyświetlacz lampowy: monitoruje 1 ilość stanu falownika Klawiatura zewnętrzna: dwuliniowa, 5-cyfrowy wyświetlacz lampowy: monitoruje 2 wielkości stanu falownika |
|---|---|
| Kopia parametrów | Przesyłaj i pobieraj informacje o kodach funkcji falownika w celu szybkiego kopiowania parametrów |
| Monitorowanie stanu | Częstotliwość wyjściowa, dana częstotliwość, prąd wyjściowy, napięcie wejściowe, napięcie wyjściowe, prędkość silnika, sprzężenie zwrotne PID, zadana wartość PID, temperatura modułu itp. parametry monitorowania |
| Alarm błędu | Over-voltage, under-voltage, over-current, short circuit, phase failure, overload, overheat, przepięcie, ograniczenie prądu lub naruszenie ochrony danych, aktualny stan usterki, historyczny zapis usterek. |
| Miejsce instalacji | Wysokość jest mniejsza niż 1000 metrów, a obniżenie wartości znamionowych przekracza 1000 metrów. Obniżenie wartości znamionowych wynosi 1% na każde 100 metrów Brak kondensacji, oblodzenia, deszczu, śniegu, plwociny itp., promieniowanie słoneczne jest mniejsze niż 700 W/m2, ciśnienie powietrza 70 ~ 106 kPa |
|---|---|
| Wilgotność temperaturowa | -10 ~ +50°C, obniżenie wartości znamionowych można zastosować powyżej 40°C, maksymalna temperatura wynosi 60°C (praca bez obciążenia) 5% do 95% RH (bez kondensacji) |
| Wibracja | 9 ~ 200 Hz, 5,9 m/s2 (0,6 g) 5%–95% wilgotności względnej (bez kondensacji) |
| Temperatura przechowywania | -30~+60℃ |
| Metoda instalacji | Wiszące na ścianie |
| Poziom ochrony | IP20 |
| Metoda chłodzenia | Wymuszone chłodzenie powietrzem |
Pliki do pobrania
| Nazwa pliku | Typ | Język | Typ pliku | Aktualizacja | Pobierz |
|---|---|---|---|---|---|
| Katalog inteligentnych napędów pomp V1.0 | Catalog | język angielski | 2024-03-26 | 36.67MB |
