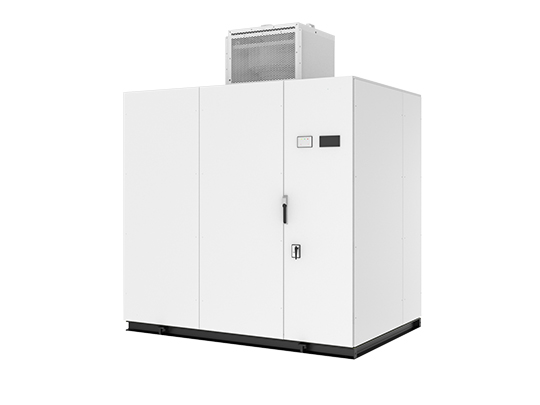

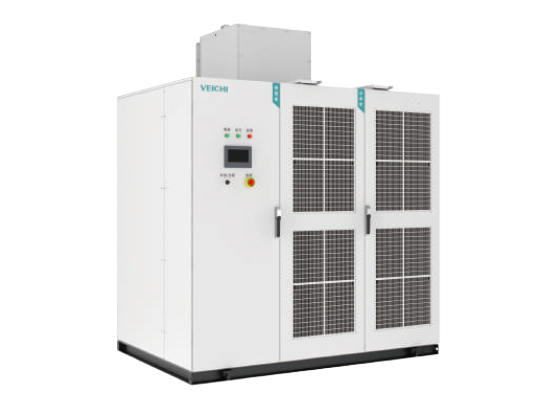

Napęd prądu przemiennego średniego napięcia serii ACH200

Omówienie przemiennika średniego napięcia ACH200

Produkty serii ACH200 to trzecia generacja wysokowydajnych, wektorowych napędów prądu przemiennego o wysokim napięciu, wyprodukowanych przez firmę VEICHI Electric w oparciu o lata akumulacji technicznej oraz dogłębnych badań rynku i analizy popytu, w których zastosowano dojrzałą technologię serii jednostek napędowych, DSP + Dwurdzeniowe sterowanie + FPGA, algorytm sterowania wektorowego, zapewniający wysoką dokładność sterowania, szybką reakcję dynamiczną, duży wyjściowy moment obrotowy przy niskiej częstotliwości itp. Jest szeroko stosowany w wentylatorach, pompach, sprężarkach, maszynach taśmowych, kruszarkach kulowych i innych sytuacjach związanych z obciążeniem, zapewnienie rdzenia napędowego oszczędzania energii i redukcji emisji w celu zaspokojenia zróżnicowanych potrzeb przedsiębiorstw przemysłowych.

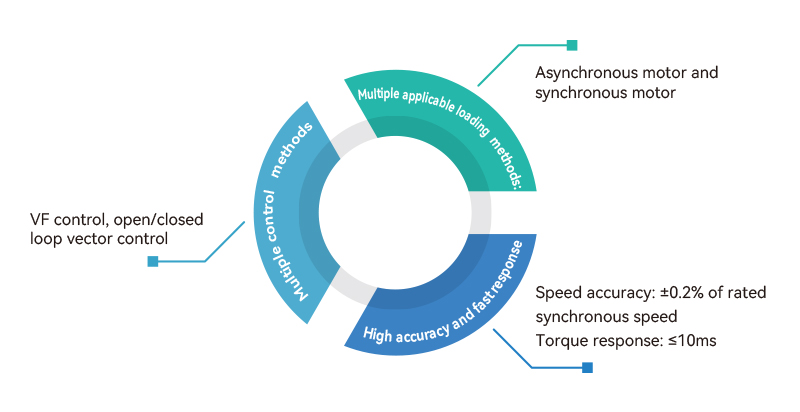

Wysoce wydajna platforma sterowania

Dwuchipowa struktura sterowania DSP+FPGA, algorytmy sterowania realizowane przez DSP oraz sygnały zewnętrzne, takie jak IO, magistrala i enkoder przetwarzane równolegle przez FPGA. Szybkie i precyzyjne sterowanie w pętli zapewnia doskonałą zdolność reakcji dynamicznej i dokładność sterowania.

Zacznij od wysokiego momentu obrotowego i niskiej częstotliwości

Sterowanie wektorowe w otwartej pętli: 0,5 Hz 150% momentu rozruchowego.
Sterowanie wektorowe w zamkniętej pętli: 0 Hz 200% momentu początkowego.
200% znamionowego momentu wyjściowego przy 0 Hz dla silników IPM w pętli otwartej sterowanie poprzez wtrysk sygnału wysokiej częstotliwości.

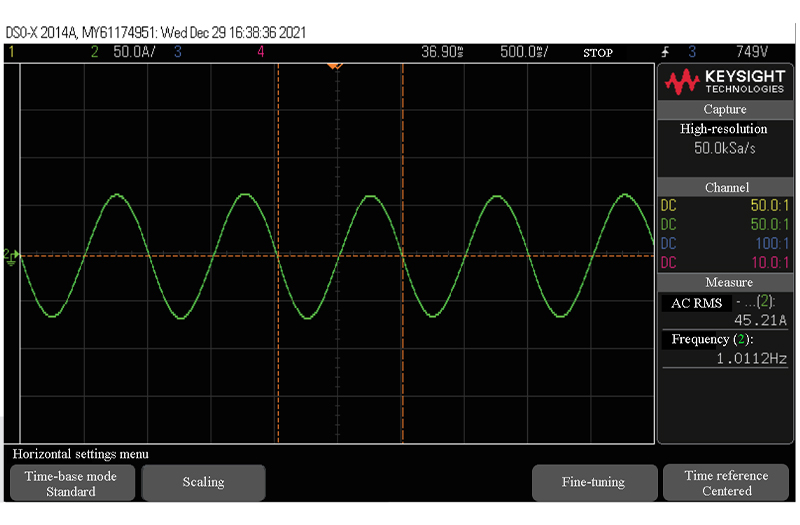

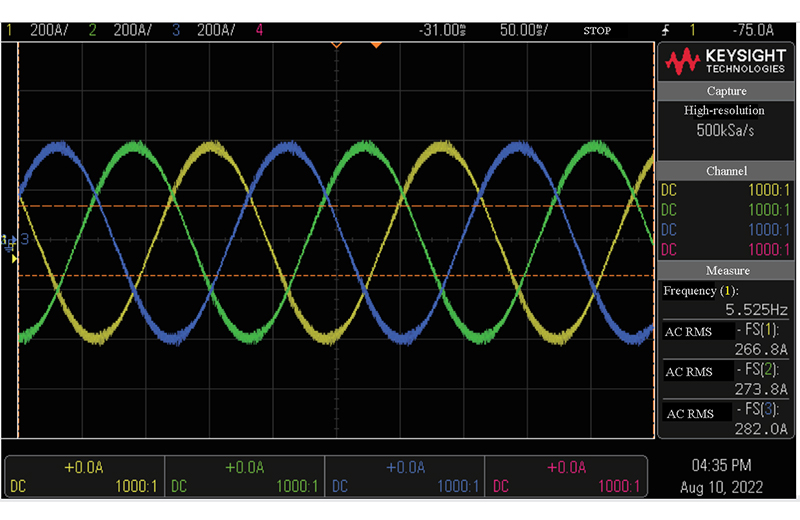

Doskonała wydajność kontroli niskich częstotliwości

Technologia kompensacji czasu martwego

Przebieg prądu jest prawie sinusoidalny przy niskiej częstotliwości.

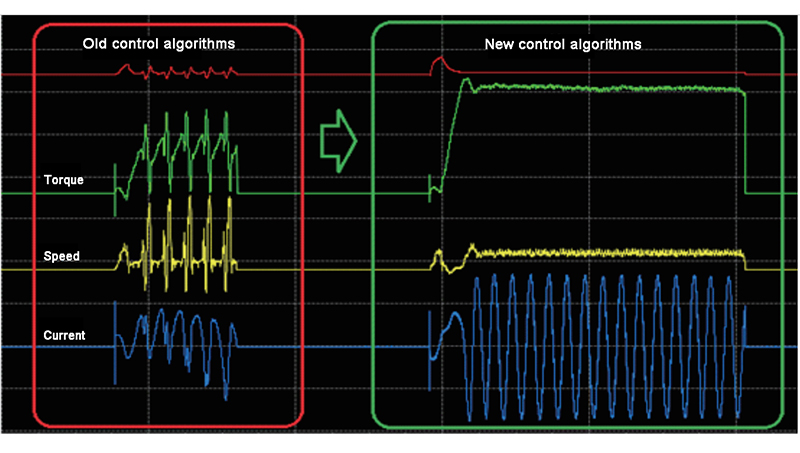

Algorytm tłumienia oscylacji niskiej częstotliwości

Rezonans silnika nie będzie powodowany przy niskiej częstotliwości.
< /p>

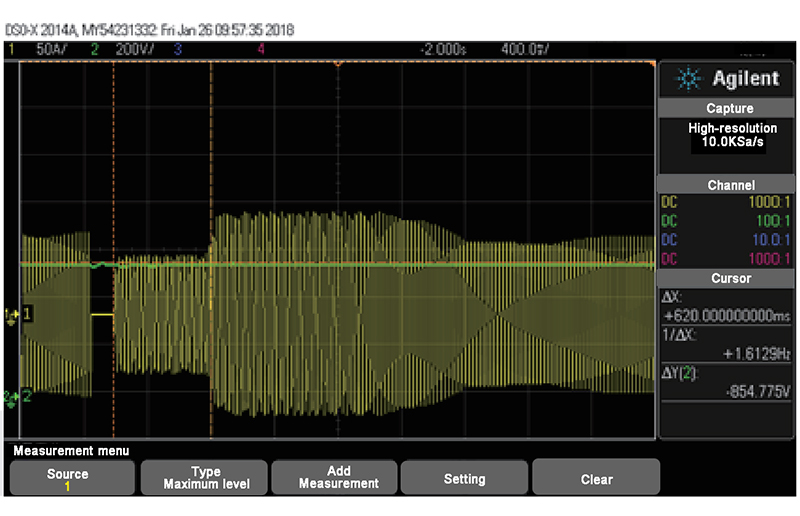

Zabezpieczenie przed utknięciem na pełnej częstotliwości

Dokładnie śledź prędkość obrotową niezależnie od stanów prędkości silnika. (do przodu, do tyłu, zatrzymanie).
Cały proces od uruchomienia do stanu docelowego można zakończyć w czasie krótszym niż 200 ms przy szybkiej reakcji.
Napięcie resztkowe jest większe przy wyłączaniu sprzętu o dużej bezwładności, więc jest ono remanentne i fazę można oszacować po ponownym uruchomieniu, a następnie wprowadzić wstępne wzbudzenie obrotowe i przyspieszenie.

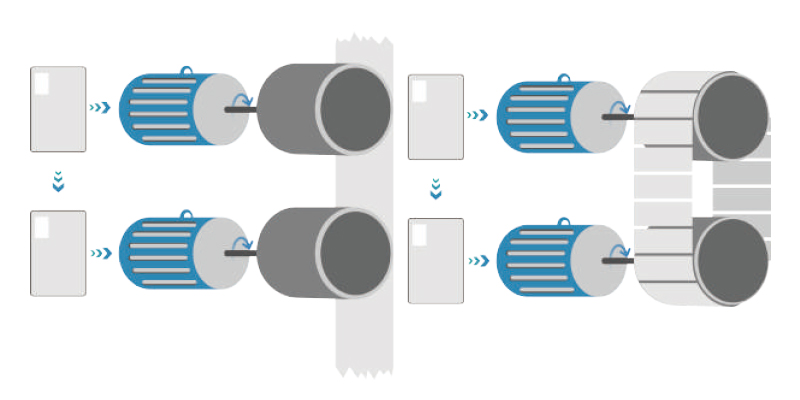

Technologia sterowania master-slave

Zastosowano komunikację CAN lub światłowód, aby zapewnić komunikację w czasie rzeczywistym i spójność wyników między wieloma maszynami, niezależnie od obciążenia mechanicznego i obciążenia płynem.

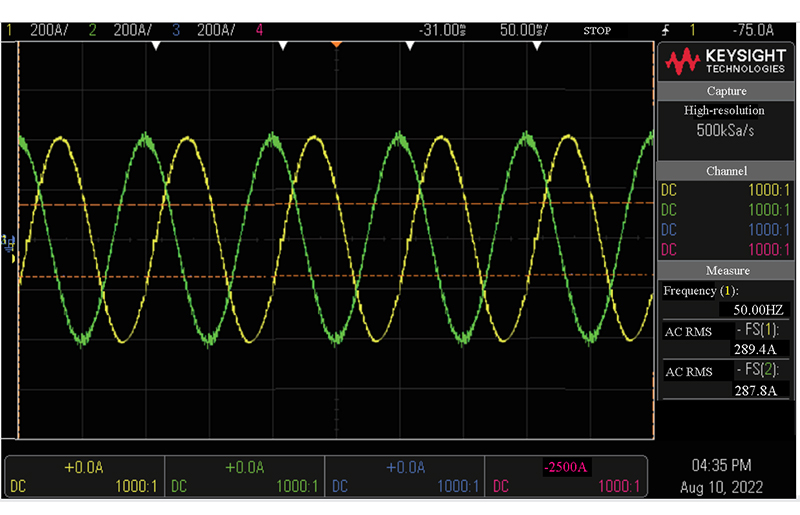

Zaawansowana technologia przełączania bez zakłóceń

Technologia synchronizacji fazowej umożliwia uruchamianie i pracę silnika bez zakłócania częstotliwości zasilania i częstotliwości zmiennej, dlatego nadaje się do przełączania pomiędzy wielobiegowymi pompami wody. Prąd udarowy procesu przełączania nie przekracza 1,5-krotności prądu znamionowego silnika.

Konstrukcja przelotowa między niskim i wysokim napięciem

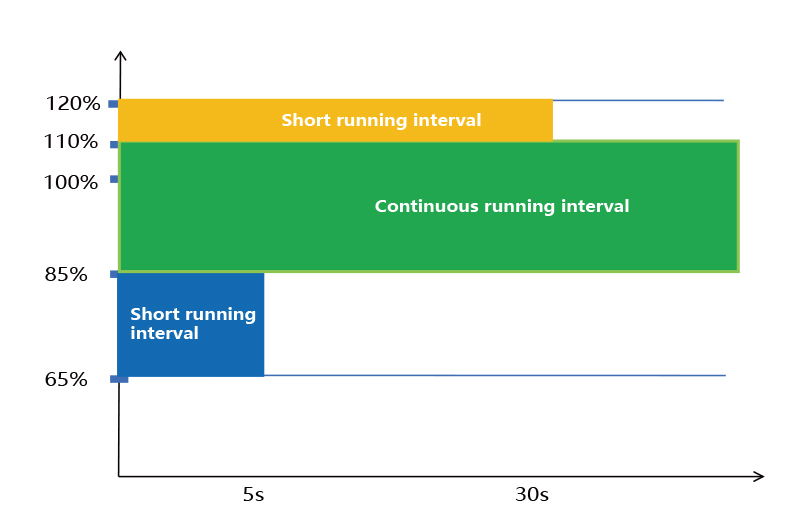

Wysoka zdolność adaptacji do wahań sieci energetycznej

85%-110% mocy wyjściowej przy pełnym obciążeniu.
65%-85% obniżonej mocy wyjściowej.
110%-120% obniżonej mocy wyjściowej.

Silnik nieprzerwanie podczas chwilowej utraty zasilania w przypadku długotrwałej pracy

Idealny projekt pozbawiony harmonicznych

Technologia wielofazowego prostowania przesunięcia po stronie wejściowej

Wartość THD po stronie sieci mniejsza niż 2%.

Wielopoziomowa technologia po stronie wyjściowej

Wartość THD po stronie silnika mniejsza niż 2%.

Wiele metod obejścia jednostek

Równoległy symetryczny bypass.
Bypass z neutralnym offsetem.
Standard z elektronicznym obejściem IGBT i opcjonalnie z mechanicznym obejściem przekaźnika.

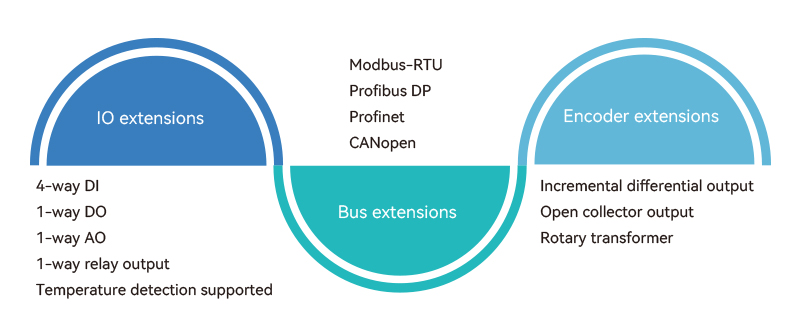

Obsługiwanych jest wiele trybów rozszerzeń

Rozszerzenia funkcjonalne zgodnie z rzeczywistymi wymaganiami, w tym rozszerzenie IO, rozszerzenie magistrali, rozszerzenie enkodera itp.

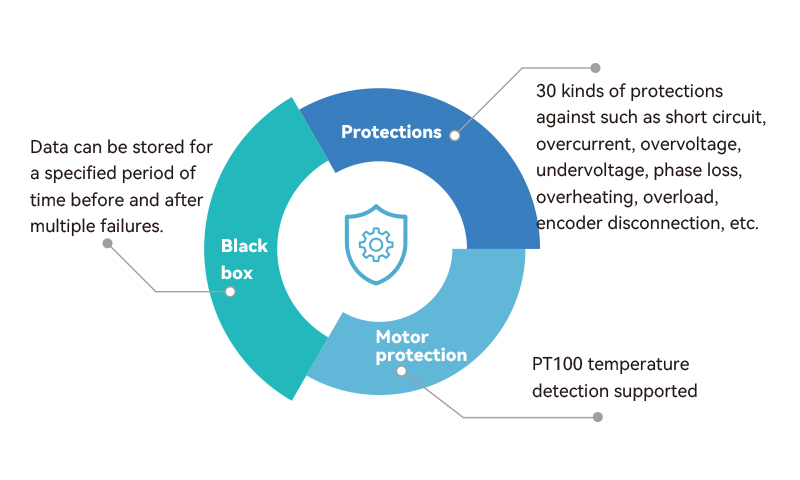

Wiele i kompleksowe zabezpieczenia

Wiele kompleksowych zabezpieczeń

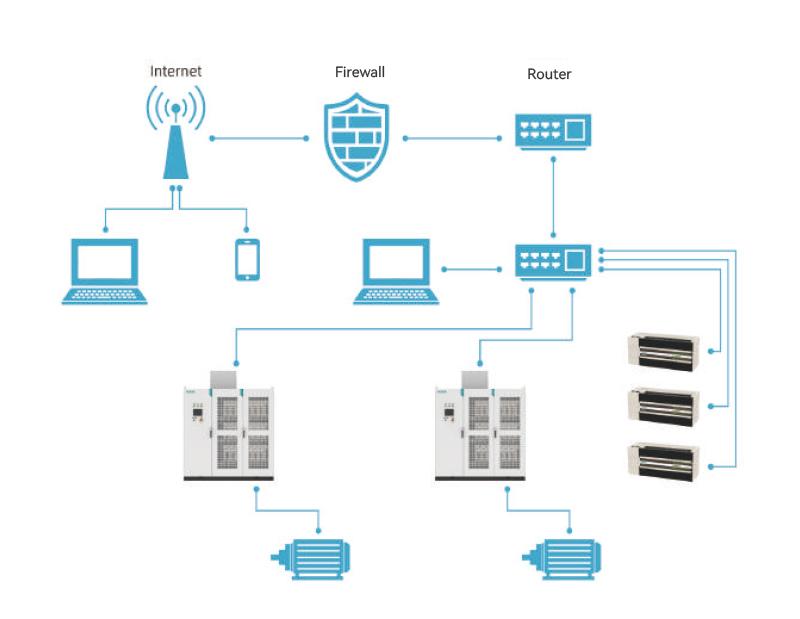

Obsługiwana jest zdalna diagnostyka. Po uzyskaniu autoryzacji od klientów personel Veichi może sprawdzić zapisy usterek, parametry systemu i dane eksploatacyjne, aby szybko zlokalizować usterki, usprawniając procesy i wydajnośćna zdalnym serwerze po stronie klienta przez VPN.

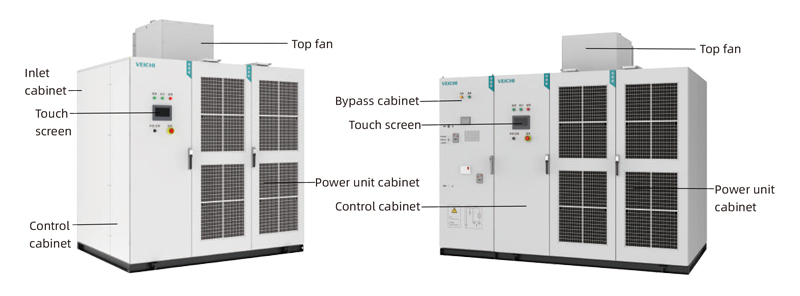

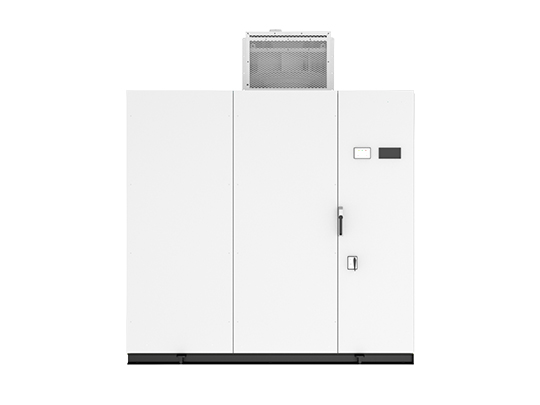

Struktura szafki

Aplikacje

Hutnictwo

Główne wentylatory wyciągowe do spiekania, wentylatory odpylające konwertery, dmuchawy wielkopiecowe, dmuchawy dwutlenku siarki, chłodnice obiegowe, wentylatory spalinowe, pompy płuczące żużel, pompy do usuwania fosforu itp.

Prąd elektryczny

Pompy zasilające wodę, pompy kondensatu, pompy obiegowe wody, podajniki powietrza, wentylatory z ciągiem indukcyjnym, wentylatory główne, wentylatory wtórne itp.

Kopalnie

Główne wentylatory, pompy do ekstrakcji gazu, sprężarki, maszyny taśmowe, młyny kulowe, kruszarki itp.

Ropa i gaz

Pompy transportujące olej, pompy wtryskowe wody, sprężarki, inne wentylatory i pompy itp.

Chemia

Pompy transportujące olej, pompy wtryskowe wody, sprężarki, pompy wspomagające itp.

Materiały budowlane

Wentylatory wysokotemperaturowe na końcu pieca, wentylatory wyciągowe na głowicy pieca, wentylatory młyna węglowego, wentylatory obiegowe cementowni, wentylatory wyciągowe pyłu, młyny kulowe, kruszarki itp.

Administracja miejska

Dmuchawy napowietrzające, pompy doprowadzające wodę, pompy doprowadzające wodę, wentylatory z ciągiem indukcyjnym, podajniki powietrza itp.

Inne

Wentylatory testowe w tunelu aerodynamicznym, zasilacze lądowe, miksery wewnętrzne itp.
