Przemiennik częstotliwości wrzeciona obrabiarki AC300-C

Profil produktu

AC300-C to wysokowydajny przemiennik częstotliwości wrzeciona obrabiarki, nowo opracowany przez naszą firmę, który wykorzystuje zupełnie nowy algorytm sterowania silnikiem, strukturę typu książkowego i niezależny kanał powietrza chłodzącego. Łączy w sobie cechy przemysłu obrabiarek i wzmacnia niezawodność i stabilność produktu, mając na celu zaspokojenie potrzeb przetwarzania różnych części.

Cechy produktu

1. Wysokowydajna platforma wektorowa o charakterystyce wyjściowej o dużej prędkości, kompatybilna z frezarkami, maszynami grawerującymi itp.
2. Posiada elementy sterujące w pętli otwartej i zamkniętej oraz napędy synchroniczne i asynchroniczne;
3.  ;Precyzyjne odsprzęganie wzbudzenia momentu obrotowego i doskonała reakcja dynamiczna;
4. Pełna gama projektów książkowych i największe oszczędności w przestrzeni instalacyjnej;
5. Nowa konstrukcja kanałów powietrznych i pełny zakres odprowadzania ciepła przez wentylatory DC, wysoki poziom ochrony oraz wysokie bezpieczeństwo i niezawodność;
6.  Specjalne makroparametry dla wrzecion obrabiarek w celu uproszczenia ustawień parametrów;
7. Możliwość losowego nośnika, która skutecznie redukuje hałas silnika.

Cechy wydajnościowe

Doskonała wydajność sterowania

1. Odpowiedź momentu w pętli zamkniętej jest poniżej 10 ms, dokładność przy stałej prędkości wynosi 0,02%, a tętnienie prędkości wynosi 0,2%;
2. Reakcja momentu w pętli otwartej jest poniżej 20 ms, dokładność przy stałej prędkości wynosi 0,2% dla silnika synchronicznego i 0,5% w przypadku silnika asynchronicznego;
3. Funkcje regulacji prędkości szerokopasmowej, maksymalna częstotliwość wyjściowa wynosi 1200 Hz, a najniższa częstotliwość nośna to 1 kHz.

Charakterystyka wysokiego momentu rozruchowego – dostosowana do obróbki skrawaniem o niskiej częstotliwości w obrabiarce

Wysoki moment obrotowy przy niskiej częstotliwości: w trybie wektorowym w pętli otwartej 150% znamionowego momentu obrotowego może być wyprowadzane przy częstotliwości 0,5 Hz. W trybie wektorowym w pętli zamkniętej 200% znamionowego momentu obrotowego może być wyprowadzane przy częstotliwości 0 Hz.

Charakterystyka wysokiego momentu rozruchowego – dostosuj się do obróbki skrawaniem o niskiej częstotliwości w obrabiarce

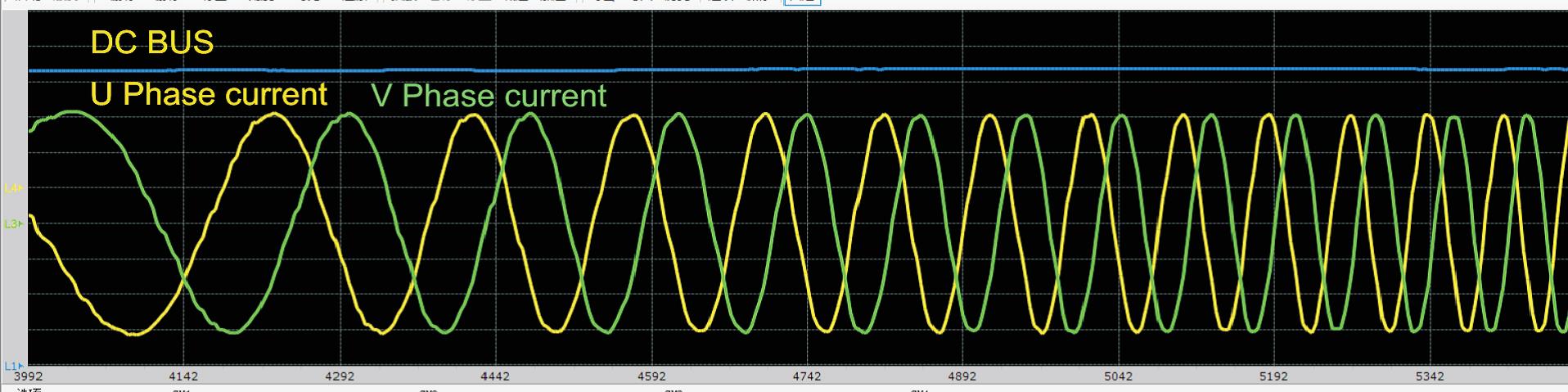

1. Stabilna, szybka kontrola osłabienia pola - może dostosować się do operacji przetaktowywania maszyny i kontroli prędkości w szerokim zakresie.
2. Zupełnie nowy algorytm sterowania osłabianiem strumienia w połączeniu z algorytmem wektora prądu o dużej przepustowości umożliwia stabilną, szybką pracę przy osłabianiu pola i obsługuje do 12-krotnie większą precyzję sygnału wyjściowego przy osłabianiu pola.

Stabilna, szybka kontrola osłabienia pola — można dostosować do operacji przetaktowywania maszyny i kontroli prędkości w szerokim zakresie

Funkcja tłumienia oprogramowania - umożliwia szybki start i zatrzymanie obrabiarki

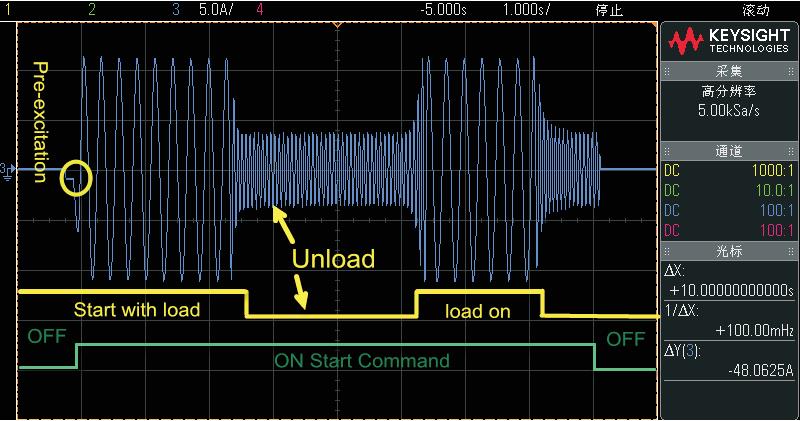

1. Tłumienie przetężeń

Funkcja tłumienia przetężenia pozwala uniknąć częstych alarmów przetężenia przetwornicy częstotliwości. Gdy prąd przekracza bieżący punkt ochrony, funkcja tłumienia przetężenia może w sposób ciągły ograniczać prąd w bieżącym punkcie ochrony, chroniąc w ten sposób bezpieczeństwo sprzętu i unikając alarmu przetężenia spowodowanego nagłym obciążeniem lub zakłóceniami w celu zmniejszenia straty spowodowane niesprowokowanym wyłączeniem.

Tłumienie przetężeń

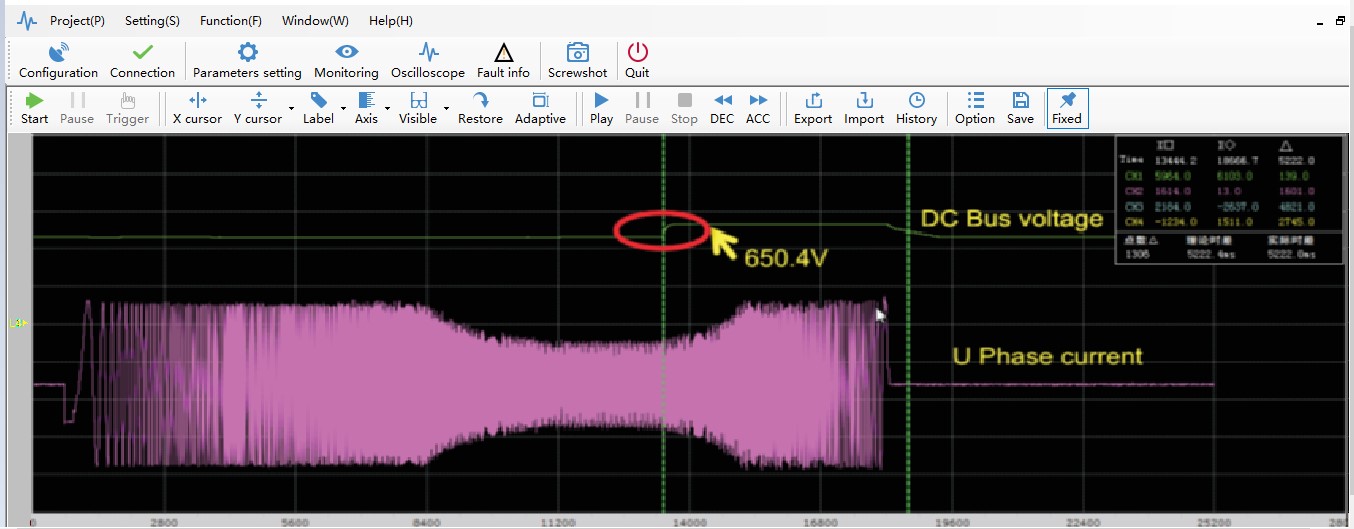

2. Tłumienie przepięć

Funkcja tłumienia przepięć pozwala uniknąć częstych alarmów przepięciowych przetwornicy częstotliwości. Kiedy napięcie szyny osiągnie lub przekroczy punkt zabezpieczenia przed przepięciem podczas przyspieszania i zwalniania, funkcja tłumienia przepięć może stłumić wzrost napięcia szyny poprzez automatyczną regulację częstotliwości roboczej, chroniąc w ten sposób bezpieczeństwo sprzętu i zapobiegając uszkodzeniu przetwornicy częstotliwości. alarm przepięcia spowodowany wzrostem napięcia magistrali.

Tłumienie przepięć

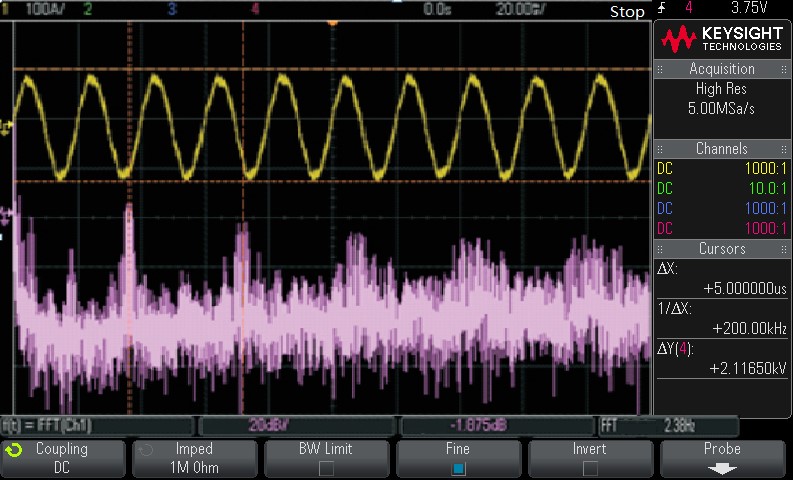

Możliwość losowego nośnika — może tłumić hałas silnika wrzeciona i wzrost temperatury

W porównaniu z ostrym hałasem silnika stałej nośnej, widmo harmonicznych napięcia wyjściowego losowej nośnej jest równomiernie rozłożone w szerokim zakresie częstotliwości, a hałas emitowany przez silnik jest łagodniejszy.

Możliwość losowego nośnika — może tłumić hałas silnika wrzeciona i wzrost temperatury

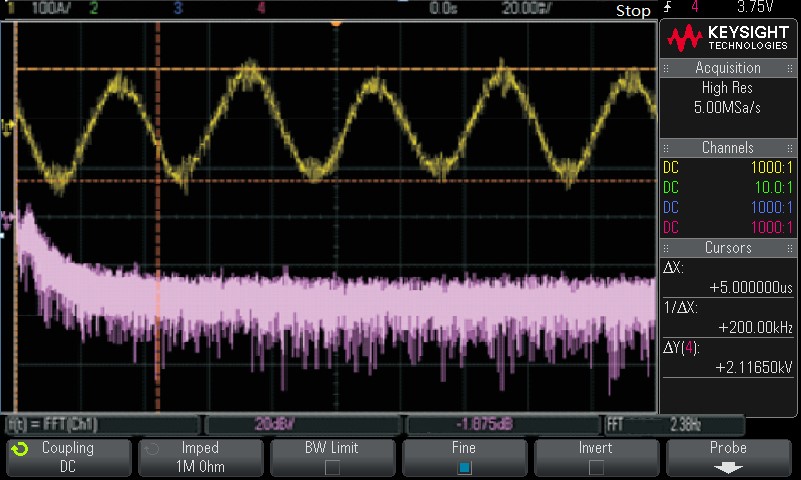

Analiza widmowa z losową nośnikiem

Funkcje sprzętu konstrukcyjnego

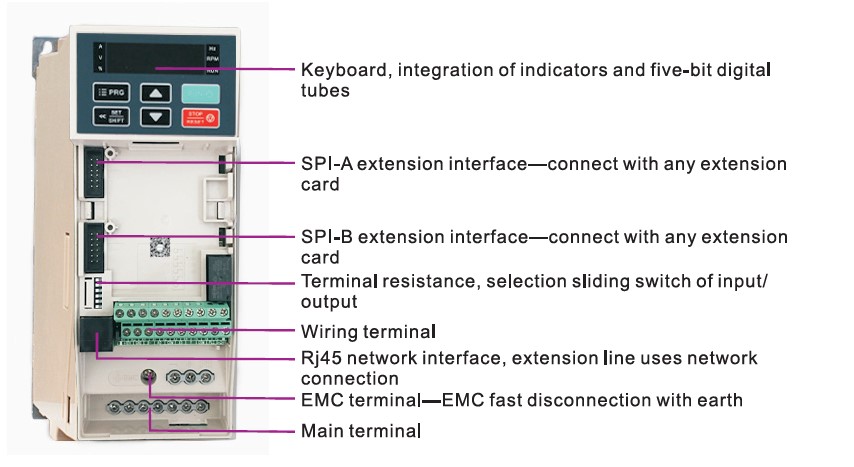

Prosty układ wewnętrzny i wygodna obsługa okablowania

Cały system ma wąską konstrukcję i jest ściśle kontrolowany pod względem wielkości konstrukcji. Model korpusu głównego obejmuje większość konwencjonalnych zastosowań, różne interfejsy rozszerzeń i zaciski rozmieszczone w uporządkowany sposób, dzięki czemu okablowanie jest wygodne.

Prosty układ wewnętrzny i wygodna obsługa okablowania

Nowa struktura w stylu książki

Cała seria przetwornic częstotliwości serii AC300-C ma wąską konstrukcję książkową, która jest o 60% mniejsza od oryginalnej i jest to całkowicie „maszyna książkowa”.

Nowa konstrukcja konstrukcyjna - może być stosowana w różnych trudnych warunkach obrabiarek

Urządzenie elektroniczne jest oddzielone od kanału powietrznego chłodnicy, w którym kondensator, lampa MOS i wzmocnienie przekaźnika są doskonale chronione. Obie strony przetwornicy częstotliwości mają zamkniętą konstrukcję, aby poprawić odporność na warunki środowiskowe.

Konfiguracja jednostki hamowania

1. Wbudowany moduł hamujący 0,75 ~ 22 kW;
2. Opcjonalny wewnętrzny moduł hamulca 30 ~ 75 kW;

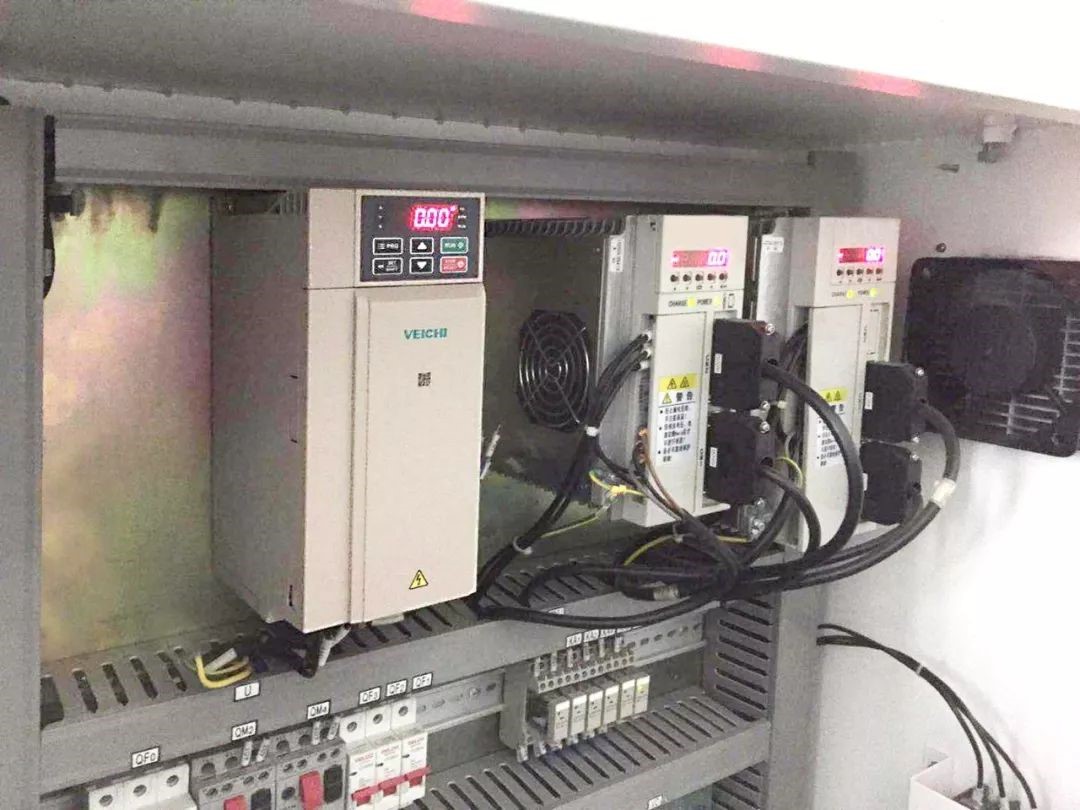

Zastosowanie w miejscu pracy

Zastosowanie w miejscu pracy
