Zasilanie morskie na lądzieRozwiązanie

Przegląd

Rozwiązanie VEICHI do konwersji częstotliwości o mocy 2 MVA dla systemów zasilania z lądu wykorzystuje imponująco zintegrowaną strukturę kontenera z możliwością konfiguracji wielu obwodów wyjściowych w celu jednoczesnego zasilania jednego lub większej liczby stanowisk postojowych, która jest uzyskiwana z inżynieryjnego napędu prądu przemiennego serii AC800 dla wielu silników dzięki latom niezależnych badań i rozwoju. Moc wyjściowa będzie się różnić w zależności od źródła zasilania, dzięki czemu może generować niższy poziom hałasu i zerową emisję dwutlenku węgla, a jednocześnie wyższą gęstość mocy w mniejszym korpusie, co zostało specjalnie zaprojektowane dla statków odpoczywających w portach, aby zapewnić płynniejszą drogę do zielonych portów i ekologicznej budowy żeglugi.

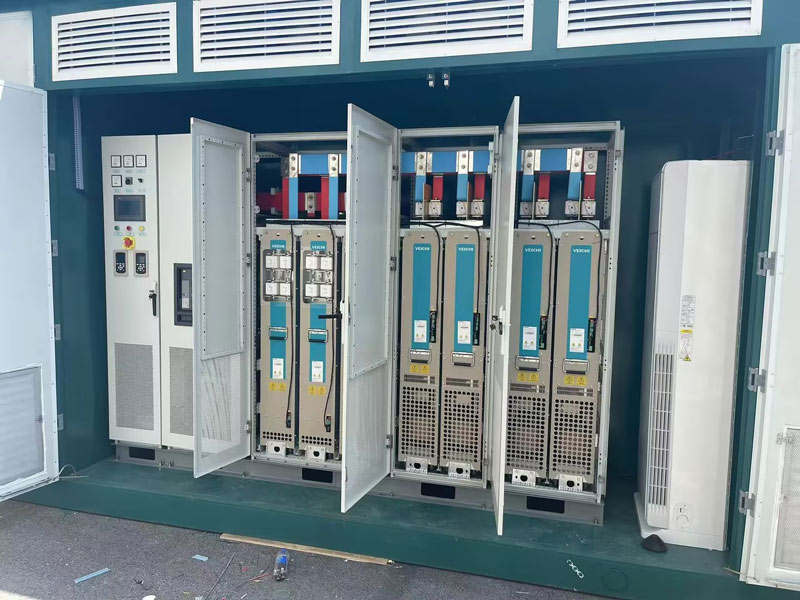

Rozwiązanie VEICHI do konwersji częstotliwości 2MVA dla systemu zasilania lądowego

Zalety rozwiązania zasilania morskiego VEICHI Shore-Base

Rozwiązanie systemu zasilania lądowego VEICHI, charakteryzujące się doskonałymi cechami produktu i kluczowymi cechami technicznymi, zmniejsza zużycie energii i emisję zanieczyszczeń przez statki, a jednocześnie poprawia wydajność pracy i koszty operacyjne portów, które są połączone razem, tworząc dojrzały system operacyjny mechanizm zapewniający długoterminową pracę, dlatego z pewnością stanie się sterem strumieniowym w dziedzinie zasilania z lądu.

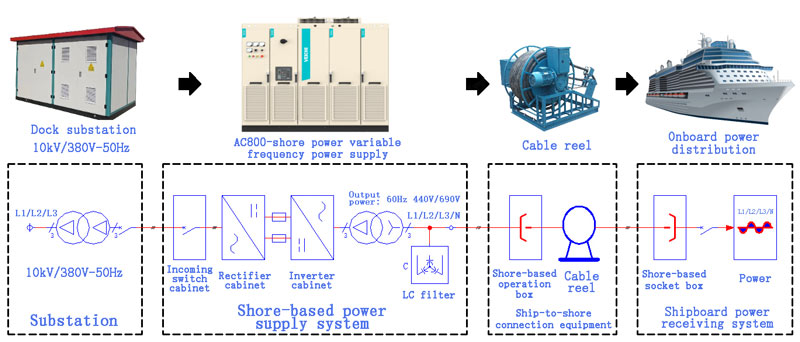

Napęd lądowy VEICHI do zastosowań morskich

Funkcje

1. Dwurdzeniowy dla stabilnej pracy & Kontrola

Szybka i dokładna kontrola może być realizowana dzięki architekturze dwuukładowej ARM+FPGA.

2. Kompensacja napięcia dla transmisji zdalnej

Unikalna funkcja kompensacji napięcia sieciowego rozwiązuje problem dużych spadków napięcia sieciowego podczas zasilania na duże odległości.

3. Scentralizowany monitoring zapewniający efektywne zarządzanie

Monitorowanie obejmuje działanie sprzętu, jakość zasilania i autodiagnostykę usterek.

4. Modułowa konstrukcja z wysoką integracją

Kompaktowe i mniejsze korpusy są łatwe w utrzymaniu i zapewniają wysoką gęstość mocy wyjściowej.

5. Napęd światłowodowy zapewniający silne zakłócenia

Sterowanie odbywa się za pośrednictwem napędu światłowodowego, aby zwiększyć odporność na zakłócenia elektromagnetyczne i zwiększyć niezawodność systemu.

6. Dokładna ochrona zapewniająca godne zaufania bezpieczeństwo

Zapewnia szybką reakcję na wysoką temperaturę, wysoką wilgotność, wysoką korozję, uderzenia pod dużym obciążeniem i inne trudne warunki, aby zagwarantować bezpieczeństwo systemu.

7. Ciągłe zasilanie bez przerw

Gdy wystąpi awaria systemu, nieprzerwane zasilanie jest zapewnione poprzez obniżone wartości znamionowe.

8. Moduły równoległe zapewniające dużą moc

Można zainstalować wiele modułów równolegle, aby zapewnić moc do 5600 kW.

Najważniejsze rozwiązania technologiczne

Technologia sterowania napięciem wyjściowym w pętli zamkniętej

Gdy asymetria jest większa niż 20%, trójfazowe napięcia sieciowe mogą być zawsze utrzymywane symetrycznie.

Technologia odwrotnego sterowania mocą

Algorytm VEICHI tłumi generowanie mocy odwrotnej poprzez sterowanie konwersją częstotliwości za pomocą oprogramowania.

Akywna technologia prostowania czołowego AFE

Prostowanie PWM zapewnia duże możliwości adaptacyjne i niski poziom zakłóceń oraz utrzymuje całkowite zniekształcenia harmoniczne (THD) na poziomie niższym niż 5%. Kompensacja bierna sprawia, że współczynnik mocy systemu jest bliski 1, więc nie jest wymagany żaden dodatkowy sprzęt kompensujący.

Technologia kontroli wyjściowej o niskiej zawartości harmonicznych

Wysoka częstotliwość nośna i filtrowanie LC zostały zaprojektowane w produktach serii AC800, aby zapewnić, że prąd wyjściowy jest zbliżony do kształtu fali sinusoidalnej, a THD jest niższe niż 3%, aby sprostać złożonym warunkom pracy zasilania lądowego.

Technologia kontroli limitu prądu CBC

Ograniczenie prądu CBC tłumi początkowy prąd wzbudzenia w momencie przewodzenia obwodu, gdy przedni koniec obciążenia jest wyposażony w transformator zapewniający normalną pracę i zasilanie.

Równoległa technologia udostępniania prądu

Algorytm kontroli podziału prądu między jednostkami mocy zapewniający idealny podział prądu.

Podsumowanie

Rozwiązanie systemu zasilania lądowego VEICHI o mocy 2 MVA zostało pomyślnie zastosowane w doku w prowincji Jiangsu i wykazuje dużą niezawodność, bezpieczeństwo i jakość, a w przyszłości będzie nadal koncentrować się na zmianach i potrzebach różnych gałęzi przemysłu, oraz opracować nowe, wydajne i godne zaufania rozwiązania systemowe poprzez innowacje technologiczne, aby przyczynić się do wyższego stopnia cyfryzacji, inteligencji i oszczędności energii w przemyśle krajowym.
