Elektryczny system sterowania tkaniem strumieniem wody VC600

Omówienie zintegrowanego sterowania elektrycznego krosna wodnego serii VC600C

Rozwiązanie systemu wrzeciona tkackiego z napędem bezpośrednim VEICHI, wyposażonego w „rdzeń” VEICHI system wrzeciona elektrycznego z napędem bezpośrednim, powstał dla przemysłu tkackiego, aby wejść do inteligentnego sprzętu. Konfiguracja obejmuje „nawigator” tkania strumieniem wody, główny system sterowania + system wypuszczania i odbierania + elektryczny system wrzeciona z napędem bezpośrednim. Sprzęt zewnętrzny może obsługiwać sterowanie podajnikiem wątku, sterowanie żakardem Dobby, aby spełnić potrzeby dostosowywania klienta. Obsługuje podwójne pompy i cztery dysze, zmienną prędkość i gęstość wątku. Górna i dolna belka osnowy, lewa i prawa belka osnowy oraz zewnętrzne sterowanie uzwojeniem maszyny.

Funkcje

1. Wodoodporny i olejoodporny: łatwa instalacja, wysoki stopień ochrony, dobra widoczność, konstrukcja bez wentylatora zapobiegająca parowaniu pary i oleju.
2. Niezawodne połączenie: wewnętrzne i zewnętrzne połączenia przewodowe sprawiają, że produkt jest bardziej elastyczny i łatwy utrzymania.
3. Wizualne wykrywanie wątku: Funkcja wizualnej regulacji czułości wykrywania wątku z niezależnymi prawami własności intelektualnej poprawia skuteczność debugowania.
4. System napędu bezpośredniego: System napędu bezpośredniego z magnesami trwałymi jest przyjęte w celu znacznego zmniejszenia zużycia energii i zapewnienia niezawodnego i dokładnego działania sprzętu.
5. Pełny zakres funkcjonalny: technologia kontroli wzoru czterech natrysków, elektroniczne wypuszczanie i pobieranie podwójnej wiązki osnowy, elektroniczne sterowanie dobby i inne funkcje.

Porównanie tradycyjnego elektronicznego systemu sterowania tekstyliami z systemem sterowania serii VC600C

VC600C został opracowany w oparciu o silne możliwości badawczo-rozwojowe i produkcyjne firmy VEICHI, przyjmuje przełomową koncepcję zintegrowanego projektu, ma silniejszą ochronę, lepszą integrację, dłuższą żywotność, rozwiązuje wiele problemów tradycyjnego sterowania elektronicznego i kompleksowo poprawia poziom kontroli krosna wodnego.

4 główne wady tradycyjnej elektrycznej szafy sterowniczej

1. Stopień ochrony szafy jest niski, a wentylator będzie wprowadzał do szafy parę wodną i opary oleju, co nie tylko spowoduje awarie, takie jak zwarcie elementów szafy, ale także poważnie skróci żywotność sprzętu.
2. Istnieje wiele przewodów, a okablowanie jest nieuporządkowane, co nie tylko jest podatne na zakłócenia, ale także łatwo zwiększa awarie.
3. Metoda regulacji wątku wykrywanie jest skomplikowane i wsteczne, a skuteczność jest bardzo niska. Do każdej regulacji musimy otworzyć obudowę.
4. Objętość urządzeń wewnętrznych jest duża, co ogranicza przyszłą rozbudowę funkcjonalną.

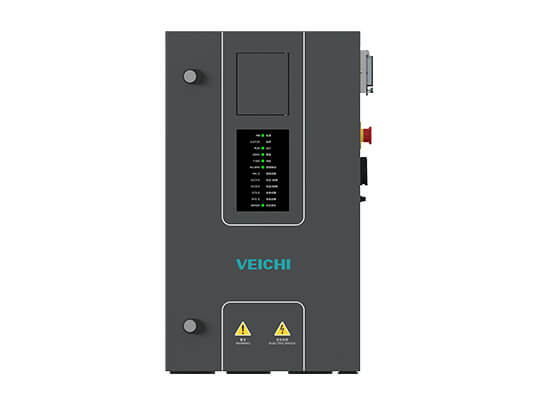

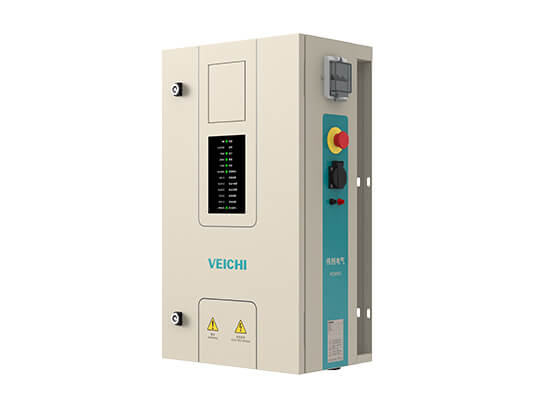

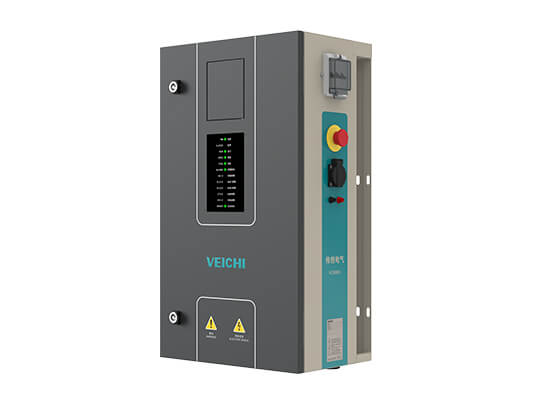

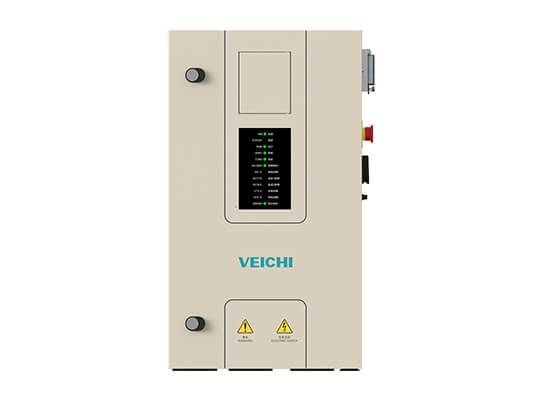

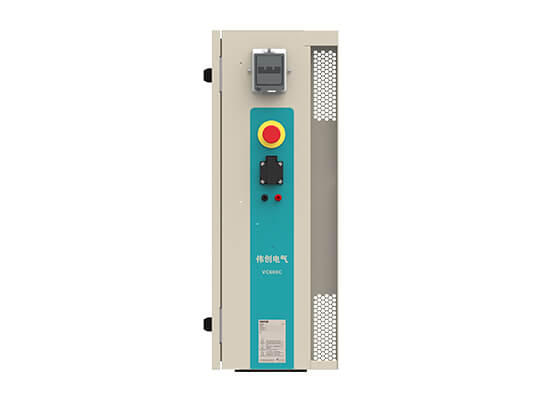

Wprowadzenie do szafki VC600C

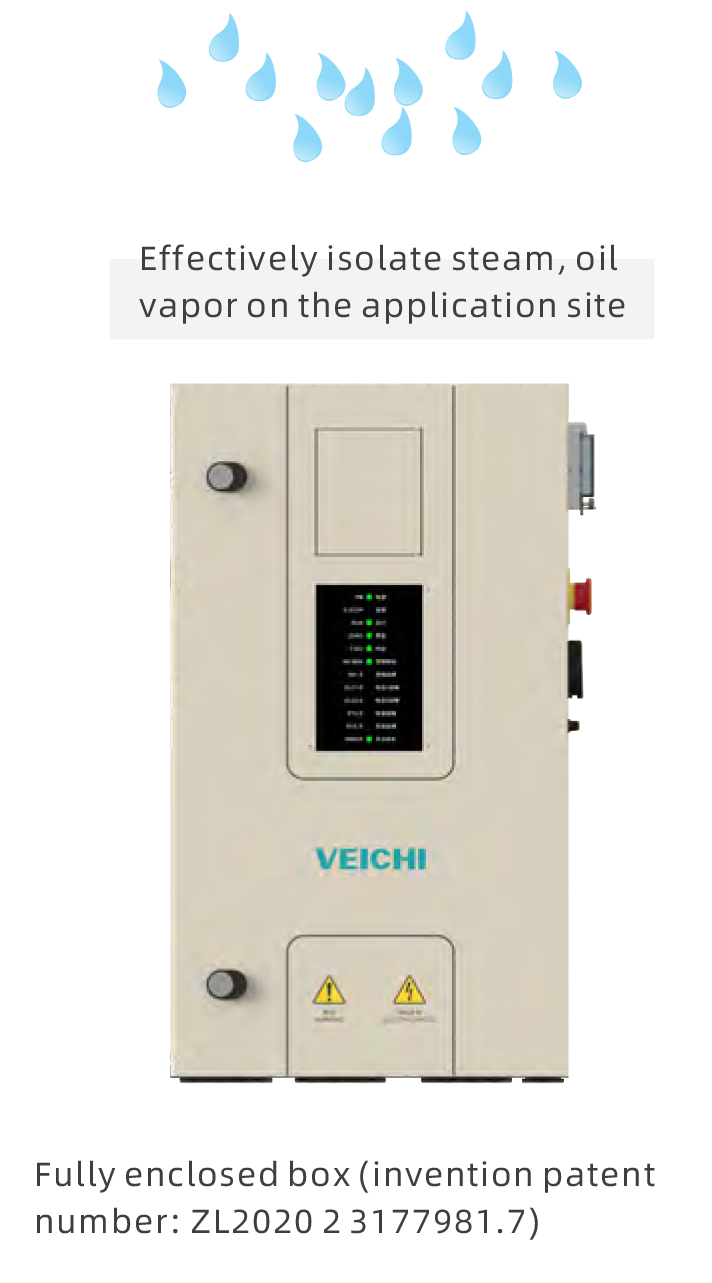

Poziom ochrony skrzynki IP54 (certyfikat: 20210505K12013) skutecznie izoluje parę i opary oleju w miejscu tkania, zapewnia normalną pracę sprzętu i poprawia żywotność sprzętu; cały warsztat może być wyłączony przez dłuższy czas podczas wakacji.

Konstrukcja bez wentylatora

Rozwiąż problemy, które łatwo uszkodzić wentylator tradycyjnej tekstylnej szafy sterowniczej spowodowane przez wodę, gromadzenie się oleju i inne problemy, a także przedłuż żywotność elektronicznego sprzętu sterującego.

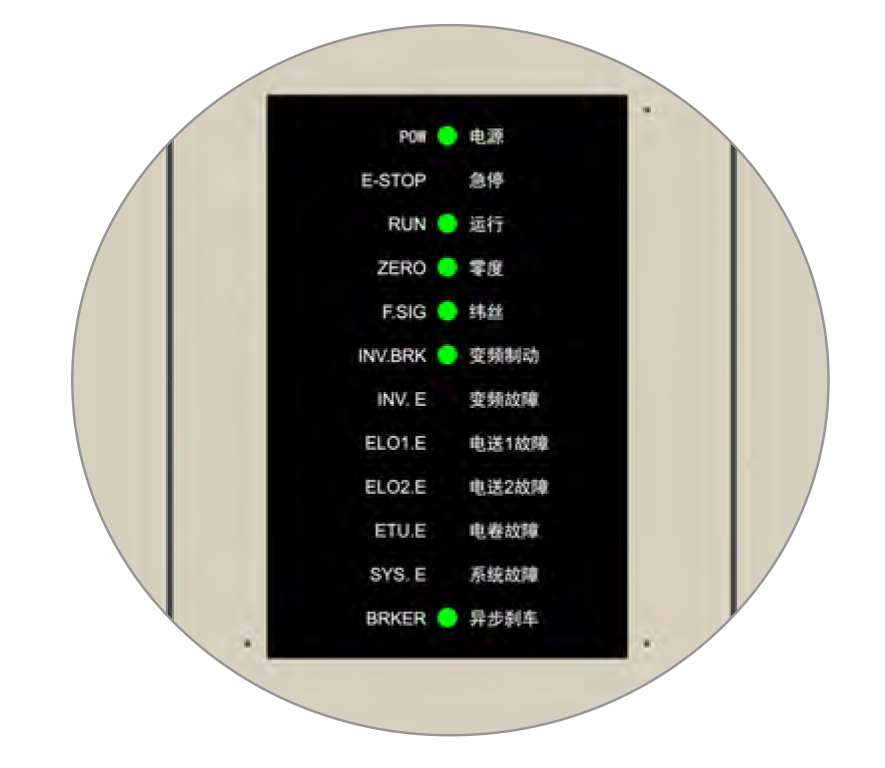

Wskaźnik LED

Stan pracy krosna jest widoczny na pierwszy rzut oka, dzięki czemu konserwacja jest bardziej ukierunkowana.

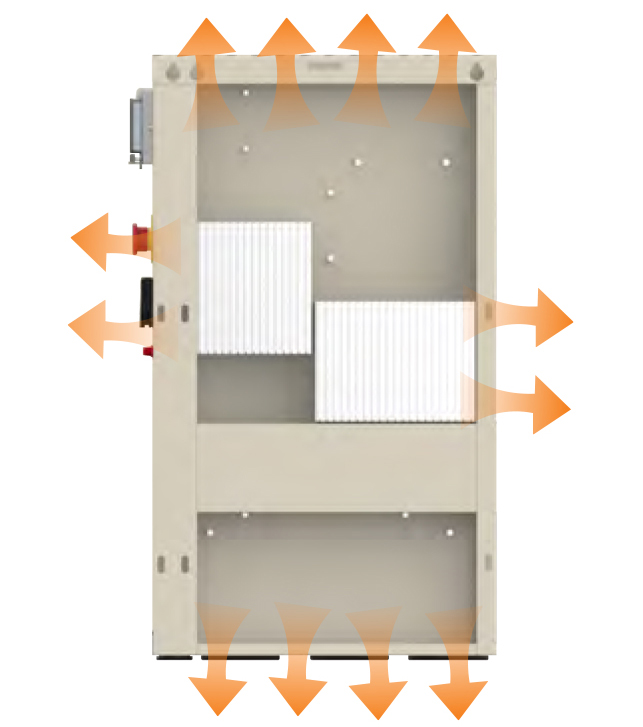

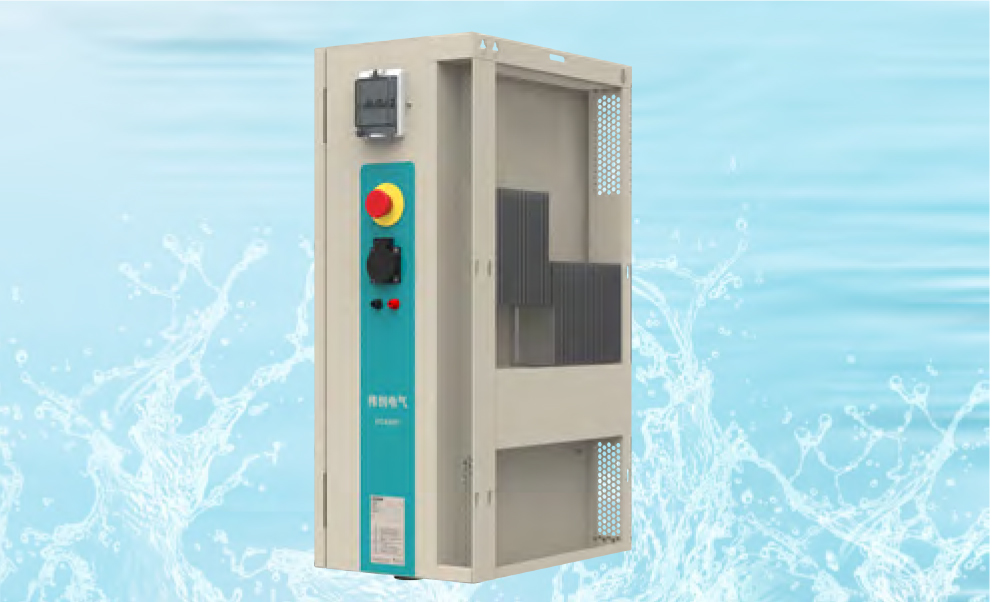

Tylna chłodnica

Kanał powietrzny zaprojektowano z tyłu skrzynki, a temperatura w szafie jest skutecznie obniżana przez tylny grzejnik, co poprawia żywotność.

Mały rozmiar i wysoka integracja

Seria VC600C bezpośrednio eliminuje koszt obudowy producenta sprzętu, jest mniejsza, lżejsza i wygodniejsza w montażu.

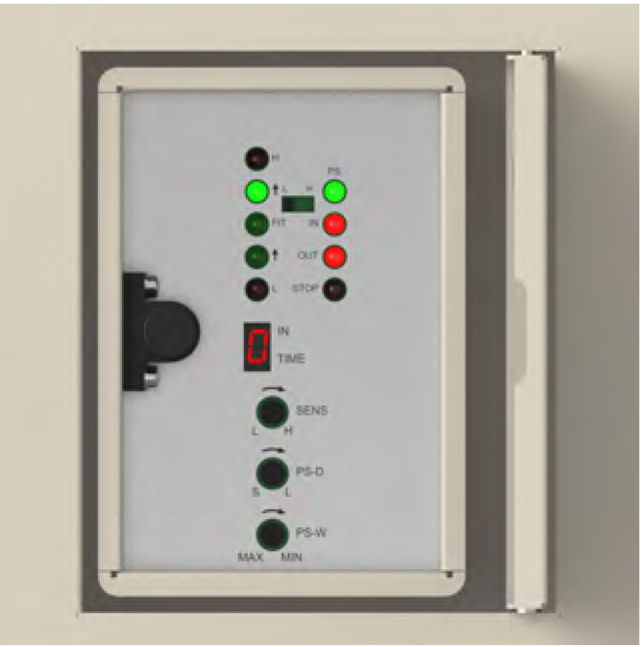

Wizualne wykrywanie wątku (numer patentu na wynalazek: ZL2019 10889295.5)

Opracowana przez nas technologia wizualnego wykrywania wątku ulepsza tradycyjną metodę regulacji wykrywania wątku, a regulacja wykrywania wątku jest bardziej intuicyjna i szybsza; posiada funkcję samouczenia się wykrywania wątku, która może skutecznie zapobiegać pustym przystankom i ominiętym przystankom.

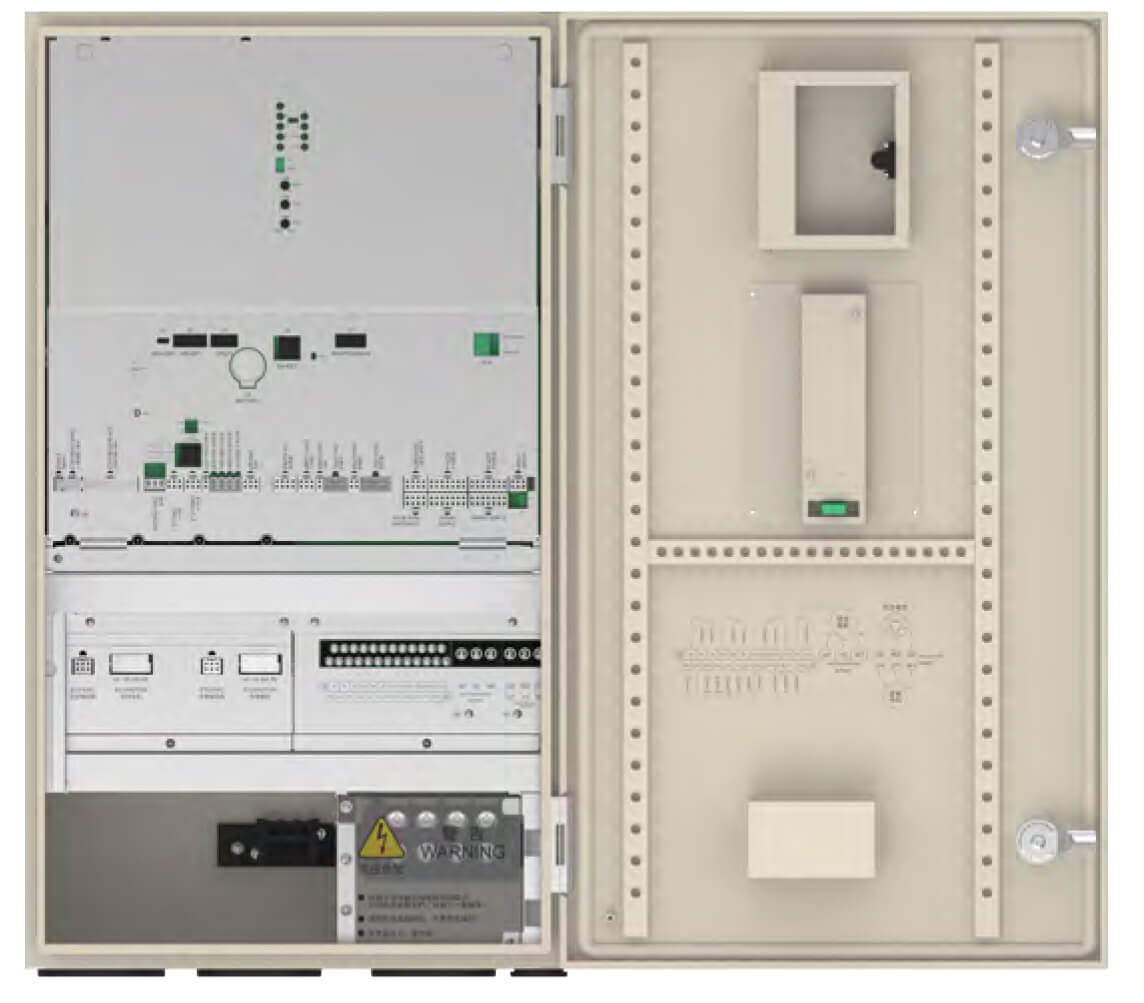

Wprowadzenie do układu szafy serii VC600C

Uniwersalna maszyna VC600C opiera się na bogatych liniach produktów VEICHI i wykorzystuje zaawansowaną koncepcję modułowej konstrukcji w szafce, która ma bardziej rozsądny układ, wygodniejszą konserwację i większe możliwości rozbudowy.

1. Łatwa konserwacja: wystarczy wymienić odpowiednią płytę sterującą.
2. Większa skalowalność: transformacja sprzętu, modernizacja, wystarczy dostosować odpowiedni panel sterowania.
3.  Wyeliminuj okablowanie między urządzeniami: rozwiąż problem słabego styku okablowania w środowisku o wysokich wibracjach.
4. Standardowy transformator toroidalny bez zacisków: niższy wzrost temperatury, brak strachu przed wibracjami, bardziej stabilna praca.
5 . Zastosuj technologię wspólnej magistrali prądu stałego: w porównaniu z tradycyjnymi silnikami asynchronicznymi i napędami bezpośrednimi jest ona bardziej energooszczędna.

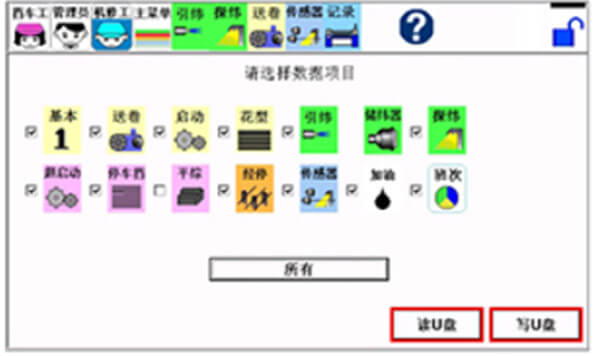

Wsparcie kopiowania parametrów procesu: ustawienia parametrów maszyny, ustawienia procesu, ustawienia kompensacji podwozia postojowego itp. można skopiować do innego systemu za pomocą napędu flash USB, co jest wygodne i szybkie w jednorazowej konfiguracji.

Wprowadzenie kontroli wstawiania wątku serii VC600C i cyfrowego wykrywania wątku

Problem wykrywania wątku zawsze był trudnym problemem dla klientów końcowych. Aby rozwiązać ten problem, firma VEICHI przyjęła w VC600C technologię podwójnego wykrywania wątku, obejmującą wykrywanie zewnętrzne i wewnętrzne, w wyniku lat żmudnych badań i rozwoju, aby zapewnić stabilną pracę sprzętu.

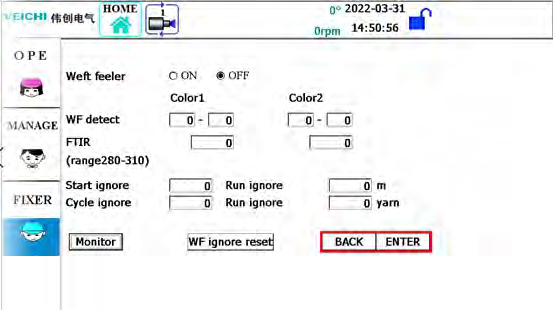

1. Wbudowana cyfrowa technologia wykrywania wątku, wyświetlanie w czasie rzeczywistym przebiegu fali wykrywania wątku.
2. Czułość każdej natryskowej przędzy wątku jest ustawiana niezależnie w celu rozwiązania problemu pustego zatrzymania lub braku -zatrzymanie wątku spowodowane dużą różnicą w przędzy wątku wielostrumieniowego.
3. Zewnętrzne wizualne wykrywanie wątku w celu rozwiązania problemu trudnej regulacji.
4. Obsługa wysokiej klasy potrzeb tkackich cztery dysze.
5. Algorytm regulacji śledzenia wału głównego w czasie rzeczywistym jest wbudowany w płytkę wzorcową, a kontrola wstawiania wątku jest bardziej stabilna (igła magnetyczna, zawór obrotowy, chwytak przędzy itp.) .

Wprowadzenie do wbudowanego elektronicznego sterowania dobby serii VC600C

1. Główne sterowanie integruje elektroniczne sterowanie dobby, obsługujące 16 elementów brązowej ramki.
2. Kąt taktowania elektronicznego dobby jest kontrolowany przez koder hosta, który jest dokładniejszy niż oryginalna kontrola przełącznika zbliżeniowego i całkowicie pozwala uniknąć zjawiska niewłaściwych kwiatów.

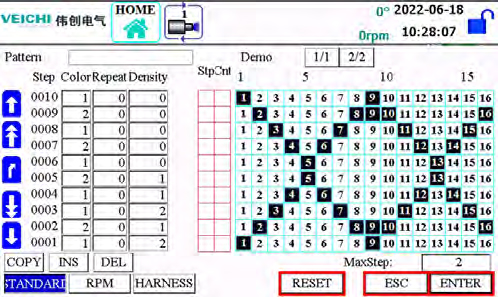

3. Obsługuje edycję wzoru z 10 000 lub więcej kroków, wspiera cykl splotu tkaniny, wspiera puste bicie, przestaje wścibski i swobodnie zmieniaj gęstość wątku.
4. Zapewnia podwójne środowisko edycji wzorów na HMI i komputerze PC oraz obsługuje dowolne przełączanie, odczyt i przechowywanie lokalnego sterowania głównego i dysku U.

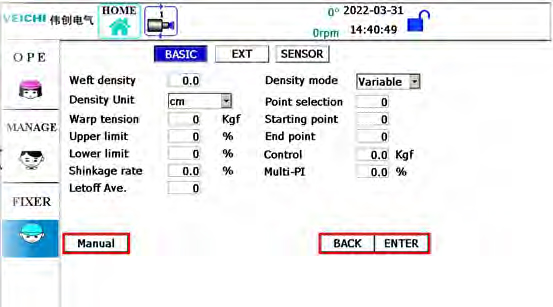

Wprowadzenie elektronicznej funkcji wypuszczania i odbierania serii VC600C

Elektroniczny system wyładunku i odbioru sterowany przez zintegrowany system główny

1. Sterowanie główne integruje zaawansowany algorytm kontroli PID dyskretnego naprężenia, aby szybko uzyskać zbieżność naprężenia.
2. Obsługuje ustawienia zmiennej gęstości wątku w zakresie 10 000 kroków, a gęstość wątku każdego wahadłowca można dowolnie i bezstopniowo zmieniać.
3. Obsługuje bogate funkcje, takie jak lewa i prawa belka podwójnej osnowy, górna i dolna belka podwójnej osnowy oraz kontrola naprężenia uzwojenia poza maszyną.
4. W połączeniu z cyklem splotu tkaniny, wahania naprężenia pod złożonym wzorem splotu mieszczą się w rozsądnym zakresie, a ukryty bieg (w przypadku niezrównoważonego tkania) jest wyeliminowany.
5. Wbudowana huśtawka tkacka, unikanie opadania tkania, zabezpieczenie przed poślizgiem , kompensacja wątku, kompensacja czasu i inne nowe funkcje.
6. Bogata nawigacja konserwacyjna, oscyloskop wyświetla krzywą napięcia oraz krzywą prędkości zwalniania i nawijania, co sprawia, że interakcja człowiek-komputer jest bardziej intymna -głębokość.

Video systemu sterowania elektrycznego VC600 Water Jet

Zastosowania przemysłowe w tkackim systemie wrzecion elektrycznych z napędem bezpośrednim

Zastosowania: przemysł tekstylny.
