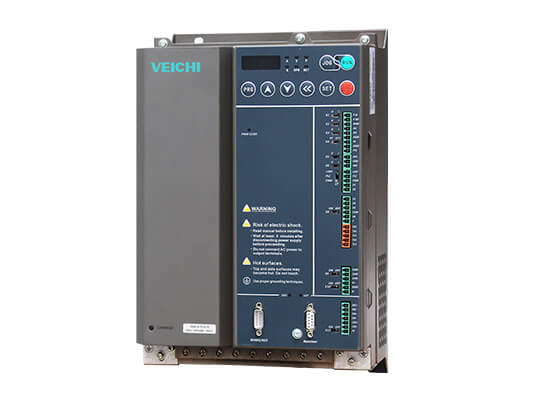

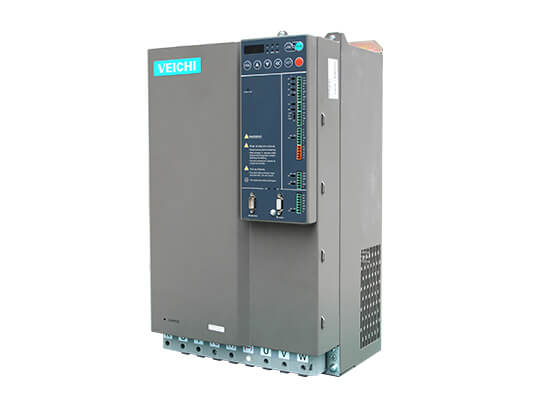

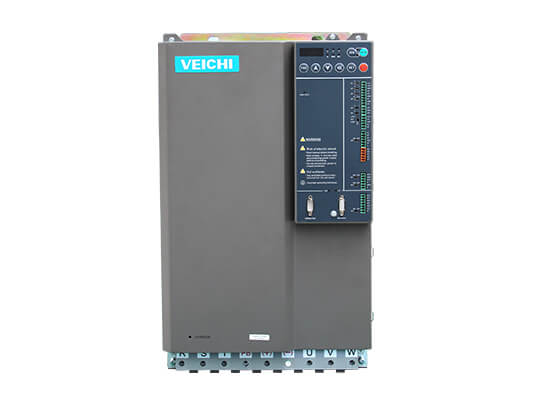

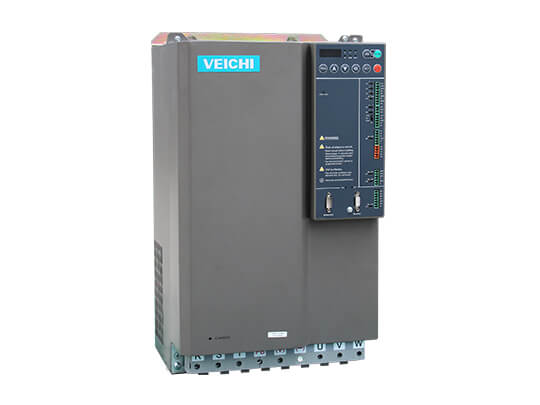

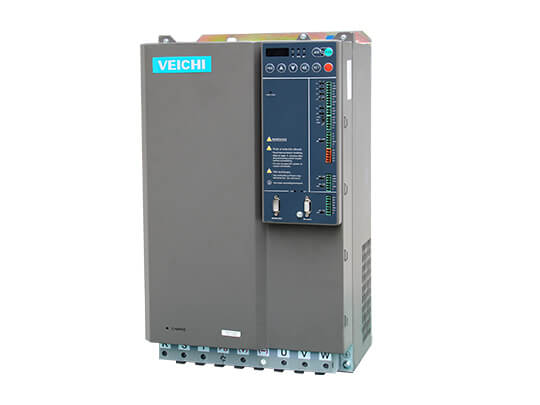

Serwonapęd SD650 do elektrohydraulicznego układu sterowania
- Wbudowana komunikacja CAN, funkcja komunikacji RS485
- Obsługuje pojedynczy, podwójny i wielokrotny układ pomp elektrohydraulicznych
- Obsługuje różne tryby odniesienia sygnału
- Spraw, aby układ elektrohydrauliczny był bardziej energooszczędny
Cechy
- Cechy
- Dane techniczne
- Pobieranie
- Rozwiązania
- Przypadki
- Wiadomości
- Powiązane produkty
- Informacje dodatkowe
Omówienie serwonapędu SD650 do elektrohydraulicznego układu sterowania
Elektrohydrauliczny serwonapęd SD650 umożliwia automatyczną, szybką i dokładną zmianę sygnału wyjściowego systemu po zmianie sygnału wejściowego. Co więcej, moc wyjściowa jest znacznie zwiększona, a elektrohydrauliczny układ serwo łączy w sobie zalety układu elektrycznego i hydraulicznego.
1. Wbudowany moduł hamulca, bezpieczeństwo idzie z Tobą.
2. Duża odporność na przeciążenia, stabilna w warunkach dużego obciążenia.
3. Wymuszone chłodzenie powietrzem, inteligentna kontrola temperatury, chłodzenie do końca.
4. Różne funkcje zabezpieczające zapewniają napędy elektrohydrauliczne VEICHI.
5. Wiele typów AC220V/380V/480V do wyboru, dostosowuje się do różnych środowisk elektrycznych.
6. Podwójna pętla zamknięta ciśnienia i przepływu, wektor osłabiający PID, szybka reakcja i dokładne sterowanie współistnieją.
7. Wbudowana wielokrotna komunikacja CAN, RS485, łatwa do osiągnięcia fuzja wielu pomp.< br />8. Ciemnoszara metalowa obudowa, zewnętrzny panel zacisków, wygoda, bezpieczeństwo i piękno w jednym.

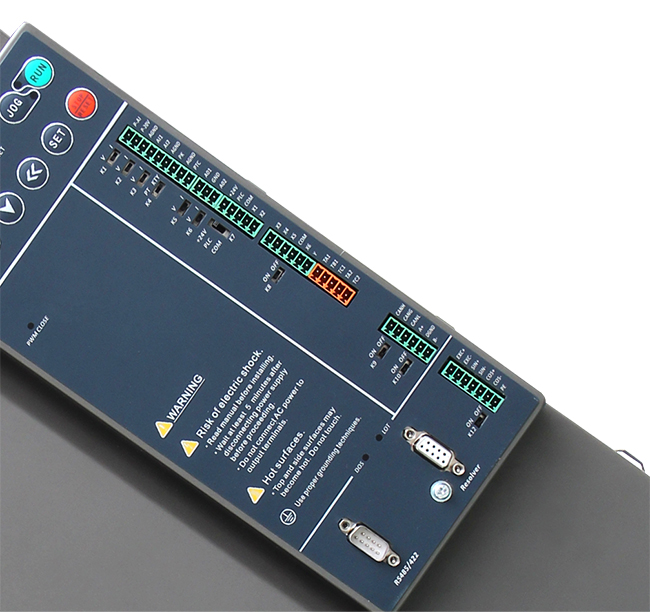

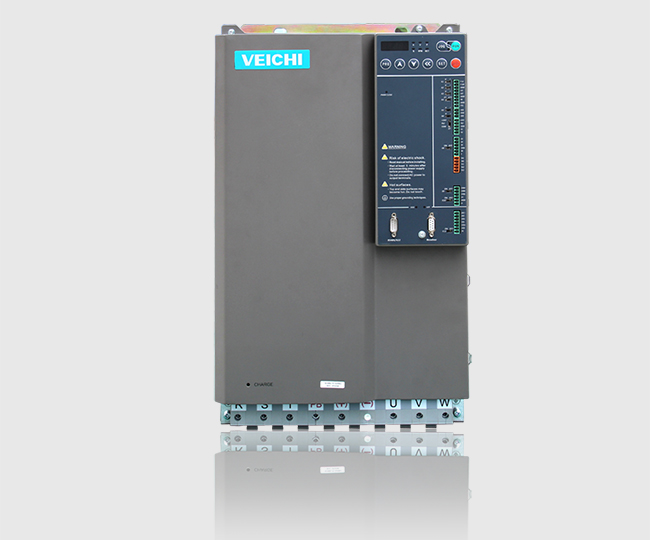

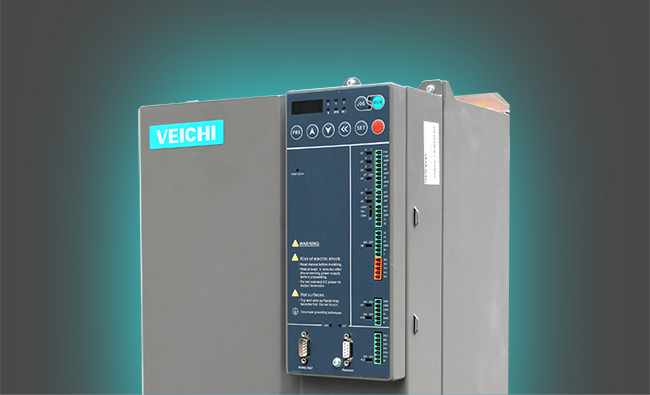

Metalowy wygląd, terminale zewnętrzne, piękne i praktyczne
1. Ciemnoszary metalowy wygląd, spokojna atmosfera i skojarzenia.
2. Zewnętrzny panel zacisków sprawia, że okablowanie jest wygodniejsze i szybsze.
3. Izolowany interfejs terminala, wejście i wyjście są bezpieczne i niezawodne.

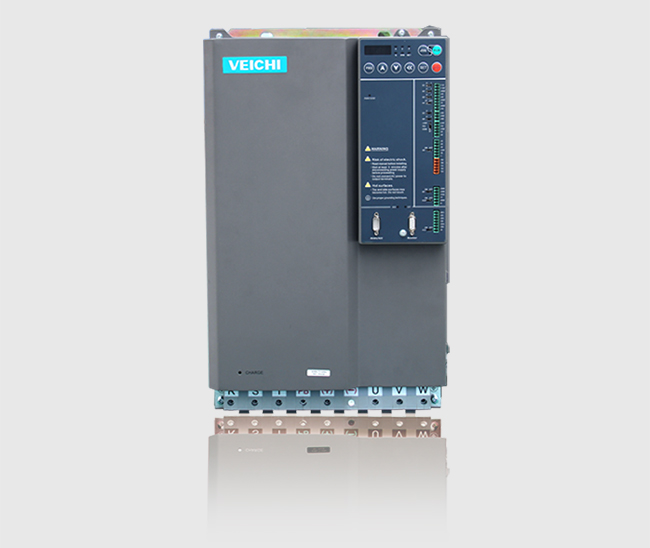

Wysoka wydajność i oszczędność energii, aby zwiększyć dochody i zmniejszyć wydatki.
1. Sterowanie ciśnieniem i przepływem w podwójnej pętli zamkniętej, obieg oleju jest zasilany na żądanie.
2. Wyeliminuj przelewy pod wysokim ciśnieniem, zmniejsz ilość odpadów i zaoszczędź energię o 20%–80%.
3. Zmniejsz liczbę cykli oleju hydraulicznego i zminimalizuj temperaturę oleju.
Precyzyjne sterowanie w pętli zamkniętej, szybkie, ale stabilne
1. Sterowanie PID w pętli zamkniętej poprawia stabilność ciśnienia, a wahania są mniejsze niż 1%.
2. Reakcja ciśnieniowa jest szybka, a czas reakcji wynosi 20 ms.
3. Współpraca z wektorem i tryb kontroli osłabienia pola zapewniają wysoką dokładność powtarzalności.

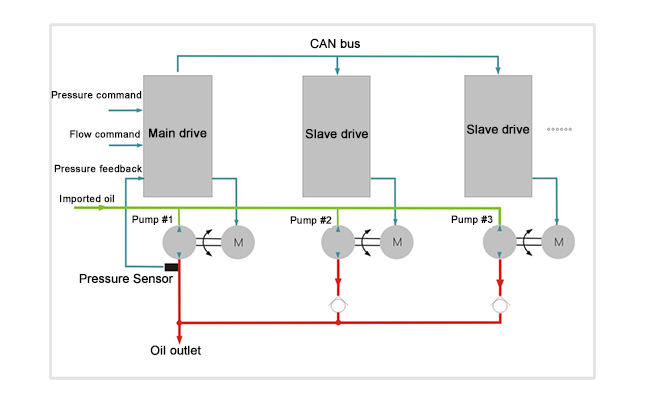

Wiele protokołów komunikacyjnych, łatwe do osiągnięcia połączenie wielu pomp
1. Wbudowane metody komunikacji CAN i 485 umożliwiające sterowanie konfluencją i przełączaniem boczników.
2. Komunikacja jest szybka i dokładna, a działająca pompa główna i pompa podrzędna są płynnie połączone.
3. Współpracuj z elektromagnetycznym zaworem przełączającym, aby przejść na niezależny system.
Wielokrotna ochrona i podwójne chłodzenie, eskorta SD650
1. Posiada wiele funkcji zabezpieczających, takich jak utrata fazy, zwarcie i wykrywanie przegrzania.
2. Profesjonalny kanał powietrzny odprowadzający ciepło może dobrze działać w trudnych warunkach, takich jak tłusty dym.
3. Wbudowany moduł hamujący, zwolnij i bezpiecznie dotrzyj do domu.
Różne opcje zasilania i napięcia, zawsze znajdziesz coś odpowiedniego
1. Poziomy napięcia to AC220V/380V/480V, co jest odpowiednie dla różnych środowisk elektrycznych.
2. Różne specyfikacje i modele, zakres mocy od 0,75 kW do 110 kW.
3. VEICHI Sterowniki serii SD650 mogą napędzać silniki synchroniczne z magnesami trwałymi.
Serwonapęd SD650 do wideo dotyczącego elektrohydraulicznego układu sterowania
Zastosowania przemysłowe serwonapędu SD650 do elektrohydraulicznego układu sterowania

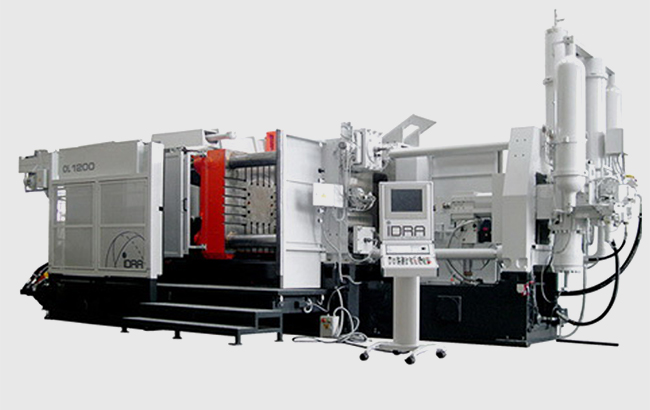

Zastosowania: wtryskarki, obrabiarki, metalurgia, maszyny budowlane, maszyny rolnicze, przemysł samochodowy, przemysł tekstylny itp.
Dane techniczne
Zakres mocy | 4,400 W-35,000 W |
---|
Napięcie i częstotliwość | Trójfazowe 380 V 50/60 Hz |
---|---|
Dopuszczalny zakres wahań | Napięcie: ±15%; wahania częstotliwości: ±5% Stopień zniekształceń: spełniają wymagania normy IEC 61800-2 |
Zamykanie prądu impulsowego | Mniej niż prąd znamionowy |
Wydajność napędu | ≥96% |
Współczynnik mocy | ≥0,94 (z dławikiem DC) |
Napięcie wyjściowe | Wyjście w warunkach znamionowych: 3 fazy, 0 ~ napięcie wejściowe, błąd mniejszy niż 5% |
---|---|
Zakres częstotliwości wyjściowej | Maksymalna częstotliwość wyjściowa: 320 Hz |
Dokładność prędkości wyjściowej | ±0.1% |
Przeciążalność | 150% prądu znamionowego 60 s, 180% prądu znamionowego 5 s, maksymalnie 2,5 razy |
Modulacja | SVPWM |
Zakres częstotliwości nośnej | 2,0 ~ 8,0 kHz (Określenie modelu) |
Ustawienie cyfrowe | maksymalna prędkość×±0,01% |
Ustawienie analogowe | maksymalna częstotliwość×±0,2% |
Rozdzielczość prędkości | Ustawienie cyfrowe: 1 obr./min Ustawienie analogowe: maksymalna prędkość × 0,05% |
Krzywa przyspieszania i hamowania | Liniowe przyspieszanie i zwalnianie, przyspieszanie i zwalnianie po krzywej S |
Automatyczny tryb oszczędzania energii | W zależności od stanu obciążenia napięcie wyjściowe jest automatycznie optymalizowane w celu zapewnienia energooszczędnej pracy |
Automatyczne ograniczenie prądu | Automatycznie ograniczaj prąd podczas pracy, aby zapobiec częstym wyłączeniom spowodowanym nadmiernym prądem |
Funkcja standardowa | Sterowanie ciśnieniem oleju w pętli zamkniętej, regulacja prędkości, RS485, wyjście analogowe |
Kanał ustawiania prędkości | Cyfrowe ustawienie klawiatury, analogowy zacisk napięciowy/prądowy AI1, analogowy zacisk napięciowy/prądowy AI2, analogowy zacisk napięciowy/prądowy P-AI, ustawienie komunikacji i wybór zacisku wielokanałowego, kombinacja kanałów głównych i pomocniczych. |
Kanał wejściowy sprzężenia zwrotnego | Zacisk napięciowy/prądowy AI1, zacisk napięciowy/prądowy AI2, zacisk napięciowy/prądowy P-AI, ustawienia komunikacji |
Uruchom kanał poleceń | Ustawienia panelu operacyjnego, ustawienia terminala zewnętrznego, ustawienia komunikacji |
Sygnał wejściowy polecenia | Start, stop, obrót do przodu i do tyłu, jog, praca wielobiegowa, swobodne zatrzymanie, reset, wybór czasu przyspieszania i zwalniania, wybór kanału ustawiania prędkości, zewnętrzny alarm o błędzie |
Zewnętrzny sygnał wyjściowy | 2 wyjścia przekaźnikowe; 1 wyjście tranzystorowe; 2 wyjścia analogowe, zakres wyjścia napięciowego: 0~10V/0~10V, zakres wyjścia prądowego: 0~20mA/0~20mA |
Funkcja ochronna | Przepięcie, podnapięcie, ograniczenie prądu, przetężenie, przeciążenie, przegrzanie, ochrona danych |
---|
Wyświetlacz LED | Jednowierszowy 5-cyfrowy wyświetlacz cyfrowy w kształcie tuby: Może monitorować 1 stan |
---|---|
Monitorowanie stanu | Polecenie ciśnienia, sprzężenie zwrotne ciśnienia, ustawienie prędkości, sprzężenie zwrotne prędkości, polecenie przepływu, prąd wyjściowy, napięcie wyjściowe, wyjściowy moment obrotowy, moc wyjściowa, napięcie magistrali, temperatura modułu, temperatura silnika, stan połączenia zacisku wejściowego X, stan połączenia zacisku wyjściowego Y itp. |
Alarm błędu | Nieprawidłowość samouczenia się, odłączenie sprzężenia zwrotnego czujnika, przegrzanie silnika, przegrzanie sterownika, awaria enkodera, awaria komunikacji, przepięcie, podnapięcie, przetężenie, zwarcie, utrata fazy, przeciążenie, przeciągnięcie, ograniczenie prądu, uszkodzona ochrona danych, aktualny stan działania błędu, historia wada. |
Miejsce instalacji | Wewnątrz wysokość nie przekracza 1000 m, bez żrącego gazu i bezpośredniego światła słonecznego |
---|---|
Temperatura i wilgotność | Od -10°C do +40°C 20%–95% wilgotności względnej (bez kondensacji) |
wibracja | Mniej niż 0,5 g |
Temperatura przechowywania | Od -25℃ do +60℃ |
Metoda instalacji | Szafka naścienna, pionowa |
Poziom ochrony | IP20 |
Metoda chłodzenia | Wymuszone chłodzenie powietrzem, chłodzenie cieczą |
Pliki do pobrania
Nazwa pliku | Typ | Język | Typ pliku | Aktualizacja | Pobierz |
---|---|---|---|---|---|
CE (LVD) of SD650 Servo Drive | Certificate | English | 2018-03-06 | 626KB | |
CE (EMC) of SD650 Servo Drive | Certificate | English | 2018-03-06 | 626KB | |
SD650 Electro-hydraulic Servo Catalog | Catalog | English | 2018-03-06 | 1.3M | |
SD650 Electro-hydraulic Servo Manual | Manual | English | 2019-02-19 | 2.37MB | |
Katalog produktów serwomechanizmów elektrohydraulicznych | Catalog | język angielski | 2024-03-26 | 20.3MB |
