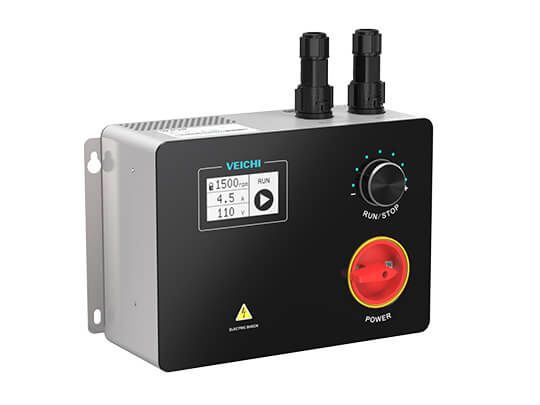

IN310 Przemysłowy falownik wentylatora sufitowego HVLS
- Wielofunkcyjny, płynny start, wyjątkowo cichy, mały rozmiar, łatwa obsługa, oszczędność energii i inne zalety
- Sterownik wykorzystuje wiodącą na świecie technologię sterowania wektorowego zorientowanego na pole, kompatybilną ze sterowaniem silnikami asynchronicznymi i synchronicznymi
- Obsługuje różnorodne akcesoria rozszerzające, aby wzbogacić elementy produktu
Katalog
Skontaktuj się z pomocą techniczną

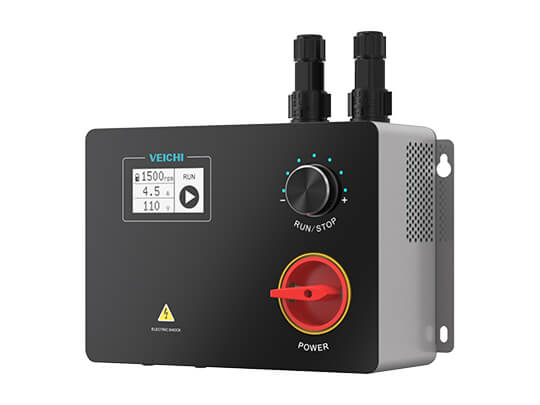

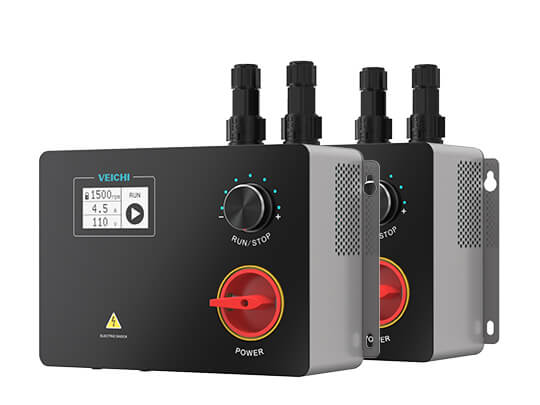

E-mailOmówienie falownika serii IN310
Zintegrowana maszyna typu „wszystko w jednym” IN310 składa się głównie z przetwornicy częstotliwości, przełącznika z pokrętłem włączania, pozycjonera kontroli prędkości i wyświetlacza ciekłokrystalicznego. Jest to maszyna typu „wszystko w jednym” z wieloma zaletami, takimi jak wielofunkcyjność, płynny rozruch, wyjątkowo cicha, mały rozmiar, łatwa obsługa i oszczędność energii.
Funkcje
1. Profesjonalna platforma wektorowa o wysokiej wydajności, doskonały algorytm sterowania silnikiem.
2. Obsługa silnika synchronicznego i asynchronicznego.
3. Integracja sterownika i peryferyjnych urządzeń elektrycznych.
4. „Papier A5” rozmiar, elastyczny i kompaktowy.
5. Wyśmienity design, pełen technologii.
6. Prosta obsługa, plug and run, nie wymaga debugowania.
7. Bogate możliwości rozbudowy interfejs, odpowiedni na różne okazje.
8. PCB trzy zabezpieczenia przed lakierem zapewniające stabilność i niezawodność produktu.

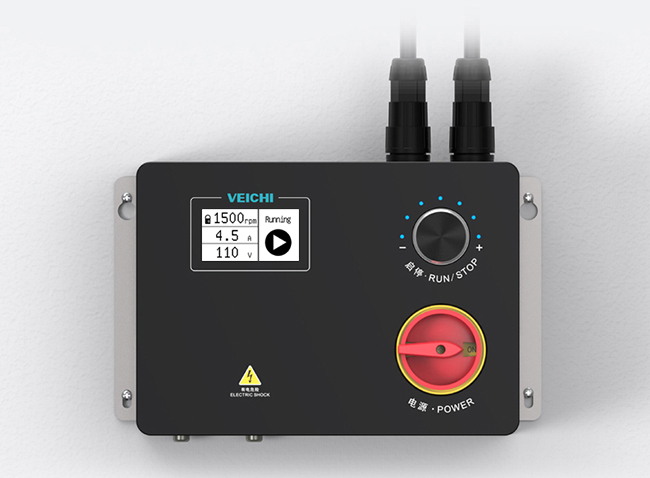

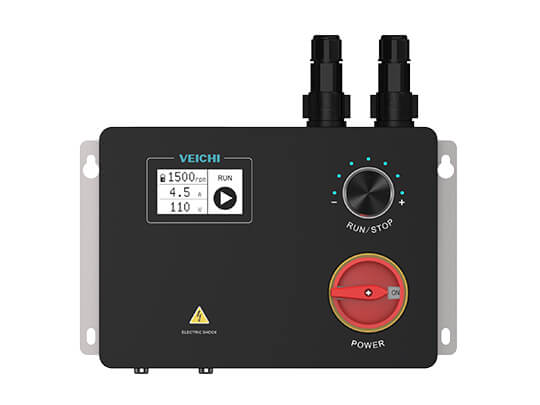

Zintegrowany projekt, Plug and Run
Zintegrowany IN310: VFD, LCD, przełącznik obrotowy, potencjometr cyfrowy i inne powiązane urządzenia. Nie ma potrzeby ręcznego montażu, okablowania i użytkowania.
Napęd silników AM i PMSM
IN310 może być kompatybilny z napędem różnych silników, takich jak silniki AM i PMSM. Uzyskaj aktualizacje systemu bez korzystania z innych sterowników.

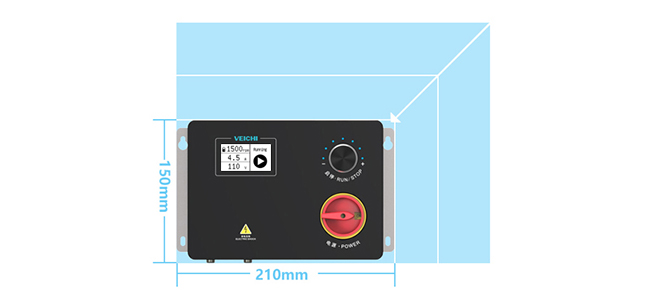

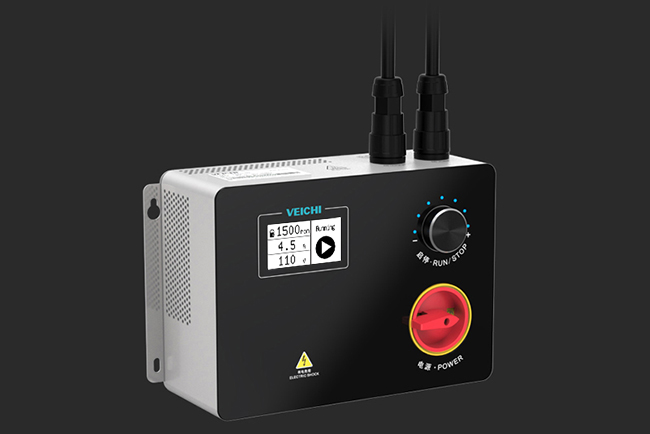

Mała obudowa, oszczędność miejsca na instalację
Porzuć tradycyjny tryb szafki i zastosuj mini zintegrowany projekt, oszczędzając miejsce na instalację.

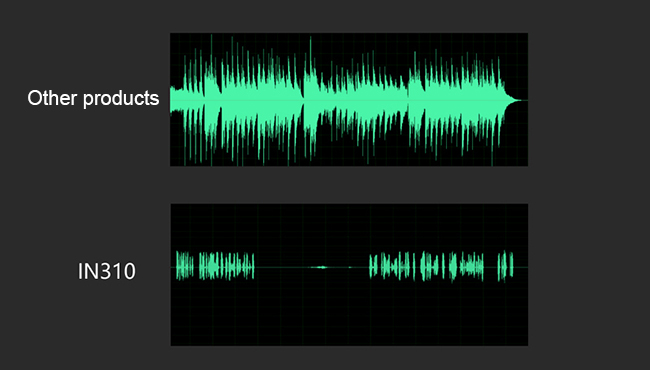

Wyjątkowo cichy, eliminuje zakłócenia hałasu
Najnowsza technologia redukcji hałasu może zmniejszyć hałas elektromagnetyczny podczas pracy silnika. Cicha praca zapewnia użytkownikom ciche środowisko.

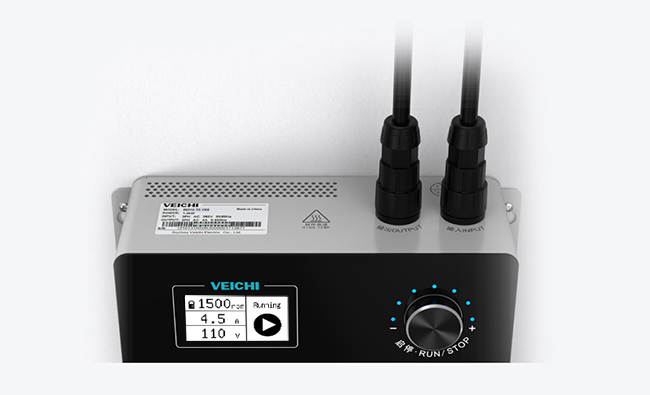

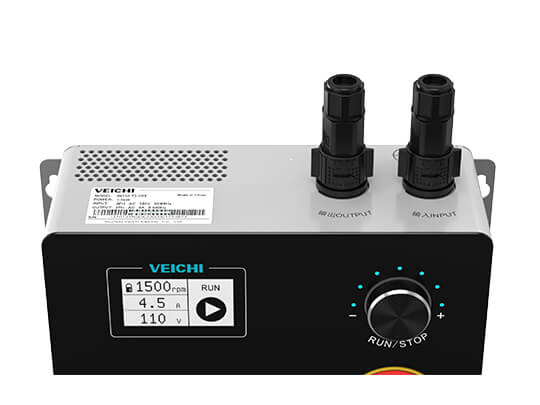

Łatwe okablowanie, bezpieczeństwo i niezawodność
1. Wodoodporne zaciski IP68 zapewniające niezawodność elektryczną.
2. Zastosuj najlepsze okablowanie, zapewniające większą wydajność i porządek w okablowaniu.

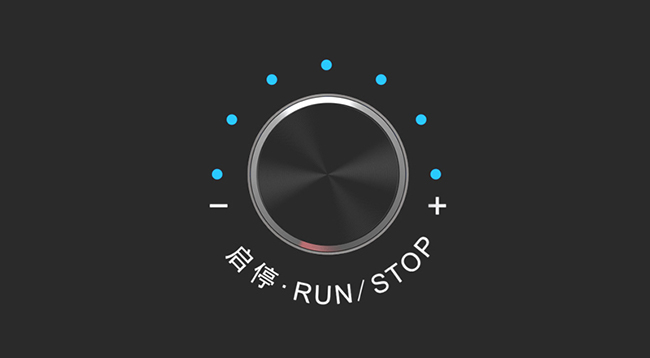

Konstrukcja potencjometru, prosta obsługa
1. Wystarczy użyć pokrętła potencjometru, co jest łatwe w obsłudze.
2. Wysoka odporność na zmęczenie, wysoka niezawodność włączania/wyłączania.
3. Wykorzystuje cyfrowe urządzenia elektryczne o długiej żywotności.

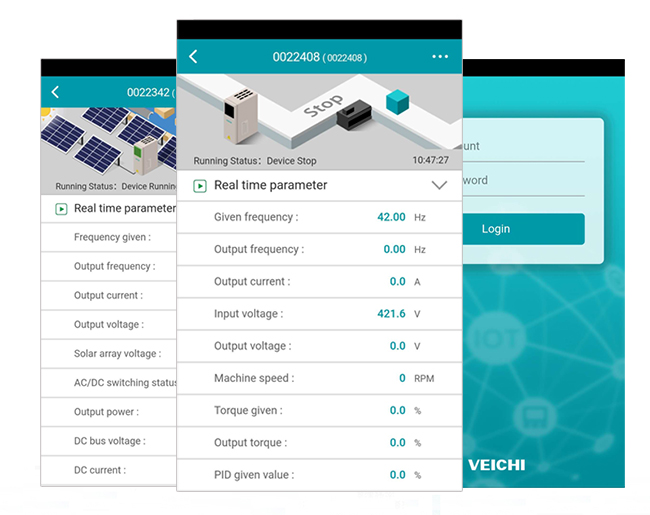

Zdalne sterowanie IOT
Monitorowanie w czasie rzeczywistym, okresowe próbkowanie, zdalna modyfikacja śledzenia lokalizacji w czasie rzeczywistym i inteligentne wyświetlanie lokalizacji za pośrednictwem Internetu rzeczy (strona internetowa lub aplikacja mobilna ).

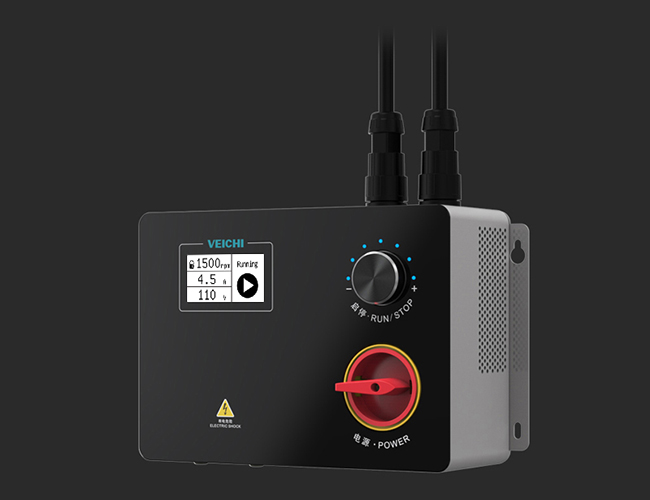

„Estetyczny” design, wspaniałe produkty
Obejdź tradycyjny wygląd, wygląd jest niesamowity, pozwól, aby „estetyka” produkty do przemysłu i życia.

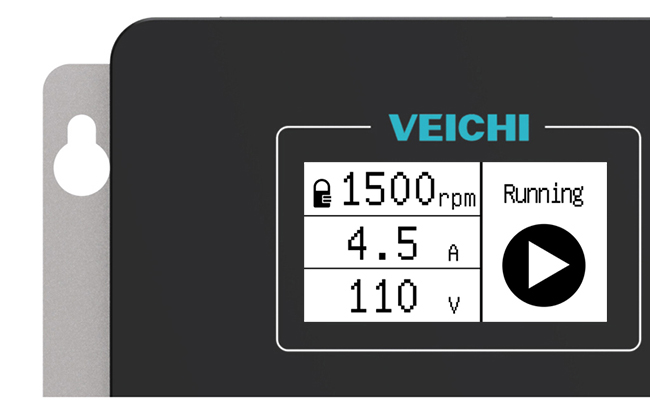

Bogata zawartość wyświetlacza LCD
1. Zawartość wyświetlacza LCD: aktualna prędkość, prąd roboczy, napięcie wejściowe, stan pracy itp.
2. "Obsługa jednym klawiszem” za pomocą potencjometru: regulacja prędkości, start i stop, wybór funkcji itp.
3. Użyj wskaźnika, aby ocenić stan regulacji prędkości, włączenia i wyłączenia zasilania.
Zastosowania przemysłowe dla falownika serii IN310

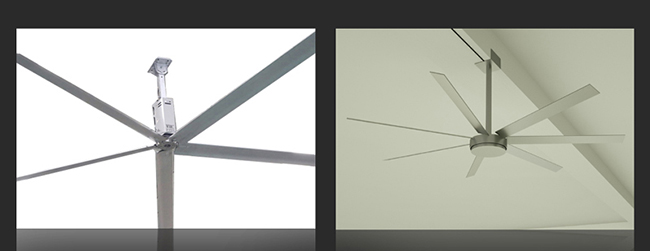

Zastosowania: Synchroniczne silniki wentylatorów z napędem bezpośrednim, asynchroniczne silniki wentylatorów, wentylatory, pompy wodne, przekładnie, pakowanie żywności i inne zastosowania związane z kontrolą prędkości.
Film przedstawiający falownik IN310 do przemysłowego sufitu wentylacyjnego HVLS
Dane techniczne
| Zakres mocy | 1,500 W-2,200 W |
|---|
| Częstotliwość napięcia | Jednofazowe 220 V 50/60 Hz Trójfazowe 380 V ~480 V 50/60 Hz |
|---|---|
| Zezwalaj na wahania | Współczynnik asymetrii napięcia: <3%; Częstotliwość: ±5%; Współczynnik zniekształceń spełnia wymagania IEC61800-2 |
| Zamykający prąd udarowy | Mniej niż prąd znamionowy |
| Współczynnik mocy | ≥0,94 (z dławikiem DC) |
| Sprawność falownika | ≥96% |
| Napięcie wyjściowe | Wyjście w warunkach znamionowych: 3 fazy, 0 ~ napięcie wejściowe, błąd jest mniejszy niż 5% |
|---|---|
| Zakres częstotliwości wyjściowej | 0～600Hz |
| Dokładność częstotliwości wyjściowej | ±0,5% maksymalnej wartości częstotliwości |
| Przeciążalność | Typ G: 150% prądu znamionowego 1 min, 180% prądu znamionowego 10 s, 200% prądu znamionowego 0,5 s Typ P: 120% prądu znamionowego przez 1 min, 140% prądu znamionowego przez 10 s, 150% prądu znamionowego przez 0,5 s |
| Typ silnika | Trójfazowy silnik asynchroniczny, silnik synchroniczny z magnesami trwałymi (sinusoida) |
|---|---|
| Tryb sterowania silnikiem | Sterowanie V/F, sterowanie wektorowe w otwartej pętli, sterowanie wektorowe w pętli zamkniętej |
| Modulacja | Zoptymalizuj modulację PWM wektora przestrzennego |
| Częstotliwość nośna | 1.0～16.0kHz |
| Zakres regulacji prędkości | Sterowanie wektorowe bez PG, obciążenie znamionowe 1:100; sterowanie wektorowe z PG, obciążenie znamionowe 1:1000 |
| Dokładność prędkości w stanie ustalonym | Sterowanie wektorowe bez PG: ≤2% znamionowej prędkości synchronicznej; sterowanie wektorowe z PG: ≤0,05% znamionowej prędkości synchronicznej |
| Moment rozruchowy | Sterowanie wektorowe bez PG: 150% znamionowego momentu obrotowego przy 0,5 Hz; Sterowanie wektorowe z PG: 200% momentu znamionowego przy 0 Hz |
| Reakcja momentu obrotowego | Sterowanie wektorowe bez PG: <20ms; Sterowanie wektorowe z PG: <10 ms |
| Dokładność częstotliwości | Ustawienie cyfrowe: maksymalna częstotliwość × ± 0,01% |
| Rozdzielczość częstotliwości | Ustawienie cyfrowe: 0,01 Hz |
| Kontrola momentu obrotowego | Obliczanie ustawienia momentu obrotowego, ustawienie prędkości w trybie momentu obrotowego |
|---|---|
| Zwiększenie momentu obrotowego | Automatyczny wzrost momentu obrotowego 0,0% ~ 100,0%; Ręczne zwiększanie momentu obrotowego 0,0% ~ 30,0% |
| Krzywa V/F | Cztery metody: liniowa krzywa charakterystyki momentu obrotowego, samodzielnie ustawiana krzywa U/F, zmniejszona charakterystyka momentu obrotowego (moc 1,1 ~ 2,0), kwadratowa krzywa U/F |
| Krzywa przyspieszania i hamowania | Dwa sposoby: liniowe przyspieszanie i zwalnianie, przyspieszanie i zwalnianie po krzywej S Cztery zestawy czasów przyspieszania i zwalniania, jednostka czasu to 0,01 s, najdłuższy to 650,00 s |
| cZnamionowe napięcie wyjściowe | Korzystając z funkcji kompensacji napięcia zasilania, napięcie znamionowe silnika wynosi 100%, które można ustawić w zakresie od 50 do 100% (wyjście nie może przekroczyć napięcia wejściowego) |
| Automatyczna regulacja napięcia | Gdy napięcie sieciowe się zmienia, może automatycznie utrzymać stałe napięcie wyjściowe |
| Automatyczny tryb oszczędzania energii | W trybie sterowania V/F napięcie wyjściowe jest automatycznie optymalizowane w zależności od obciążenia, aby zapewnić energooszczędną pracę |
| Automatyczne ograniczenie prądu | Automatycznie ograniczaj prąd podczas pracy, aby zapobiec częstym wyłączeniom spowodowanym nadmiernym prądem |
| Przetwarzanie chwilowej awarii zasilania | W przypadku chwilowego zaniku zasilania, nieprzerwana praca jest realizowana poprzez kontrolę napięcia magistrali |
| Funkcja standardowa | Śledzenie prędkości, restart po awarii zasilania, częstotliwość skoków, kontrola górnego i dolnego limitu częstotliwości, obsługa programu, RS485, ustawianie poziomu dostępu do parametrów, wspólne ustawianie parametrów |
| Kanał ustawienia częstotliwości | Ustawienie numeru klawiatury, potencjometr klawiatury, ustawienie komunikacji |
| Uruchom kanał poleceń | Ustawienie klawisza przycisku, ustawienie komunikacji |
| Funkcja ochronna | Przepięcie, podnapięcie, ograniczenie prądu, przetężenie, przeciążenie, elektroniczny przekaźnik termiczny, przegrzanie, przepięcie, ochrona danych, szybka ochrona, ochrona przed utratą fazy wejściowej i wyjściowej |
|---|
| Wyświetlacz LED | rmp (prędkość wyjściowa), A (prąd roboczy), V (napięcie wejściowe), stan pracy, czy „prędkość wyjściowa” jest zablokowana, błąd interfejsu itp. |
|---|---|
| Kopia parametrów | Informacje o kodzie funkcji falownika można przesyłać i pobierać w celu szybkiego kopiowania parametrów |
| Monitorowanie stanu | Napięcie wejściowe, prąd wyjściowy, prędkość wyjściowa |
| Alarm błędu | Przepięcie, podnapięcie, przetężenie, zwarcie, zanik fazy, przeciążenie, przegrzanie, przepięcie, ograniczenie prądu, uszkodzenie ochrony danych, aktualny stan awarii, historyczny zapis usterek. |
| Miejsce instalacji | Jeśli wysokość jest niższa niż 1000 metrów, obniżenie wartości znamionowych w przypadku stosowania powyżej 1000 metrów, zmniejszenie wartości znamionowych o 1% na każde 100 metrów Brak kondensacji, oblodzenia, deszczu, śniegu, gradu itp., promieniowanie słoneczne mniejsze niż 700 W/m2, ciśnienie 70 ~ 106 kPa |
|---|---|
| Temperatura i wilgotność | Od -10 ℃ do +50 ℃, obniżenie wartości znamionowych można zastosować powyżej 40 ℃, maksymalna temperatura wynosi 60 ℃ (praca bez obciążenia) 5% ～ 95% wilgotności względnej (bez kondensacji) |
| wibracja | Przy 9 ~ 200 Hz, 5,9 m/s2 (0,6 g) |
| Temperatura przechowywania | Od -30℃ do +60℃ |
| Metoda instalacji | Szafka naścienna, pionowa |
| Poziom ochrony | IP20 |
| Metoda chłodzenia | Wymuszone chłodzenie powietrzem |
Pliki do pobrania
| Nazwa pliku | Typ | Język | Typ pliku | Aktualizacja | Pobierz |
|---|---|---|---|---|---|
| Katalog falowników wentylatorowych IN310 HVLS | Catalog | język angielski | 2024-03-26 | 2.41MB |
