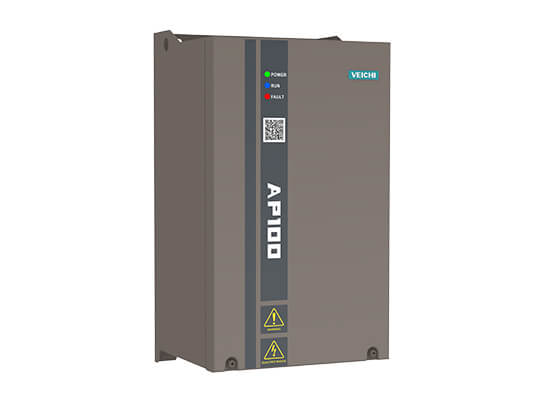

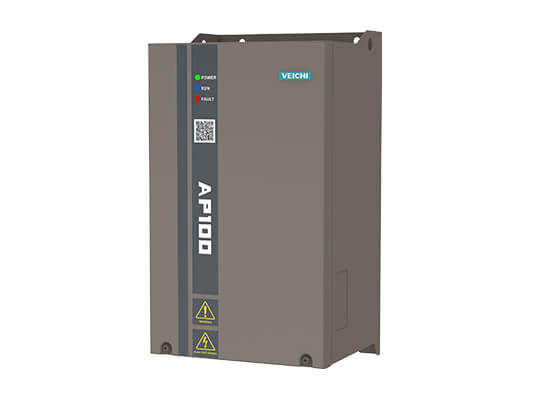

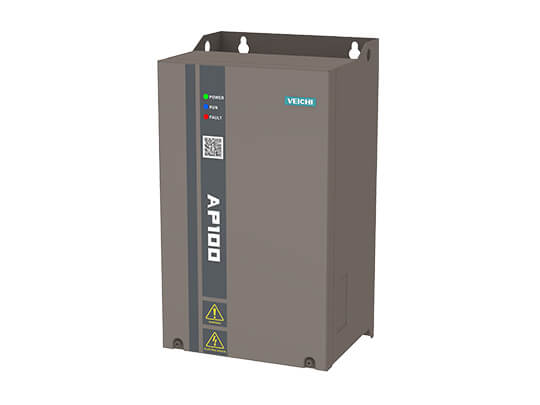

Sprężarka powietrza PMSM serii AP100 Przeznaczenie VFD
- Doskonale napędzają synchroniczne i asynchroniczne sprężarki wielośrubowe
- Wstępnie ustalony mechanizm rozmagnesowania silnika zapobiegający nieodwracalnemu rozmagnesowaniu silnika
- Wiodący w branży algorytm rozmyty PI z szybką regulacją, szybką reakcją i brakiem przeregulowań
- Inteligentny system IOT i zdalne monitorowanie w czasie rzeczywistym zastosowań sprężarek powietrza
Katalog
Skontaktuj się z pomocą techniczną
E-mailOmówienie przeznaczenia sprężarki powietrza PMSM serii AP100
Sprężarka powietrza AP100 umożliwia zdalne monitorowanie stanu sprężarki powietrza na miejscu. Technologia bezprzewodowej transmisji GPRS, inteligentne wykrywanie usterek, powiadomienia SMS. Podczas pracy można bezpośrednio monitorować pole magnetyczne silnika i uruchamiać wczesne ostrzeganie, aby zmniejszyć prawdopodobieństwo utraty namagnesowania silnika.
1. Konstrukcja „trzy w jednym”, spełniająca różne potrzeby klientów.
2. Wysoki poziom ochrony, duże możliwości dostosowania do środowiska.
3. Doskonale napędzają synchroniczne i asynchroniczne sprężarki śrubowe różnych typów.< br />4. Inteligentny IOT, zdalne monitorowanie w czasie rzeczywistym warunków pracy sprężarki powietrza w terenie.
5. Inteligentny algorytm sterowania wektorowego oszczędzający energię, mały prąd, duża moc wyjściowa i oszczędność energii.< br />6. Podwójny predykcyjny mechanizm rozmagnesowania silnika, zapobiegający nieodwracalnemu rozmagnesowaniu silnika.
7. Algorytm rozmyty PI, szybka regulacja napięcia, szybka reakcja, brak przeregulowania.
8. Algorytm rozmyty PI, szybka regulacja napięcia, szybka reakcja, brak przeregulowań.

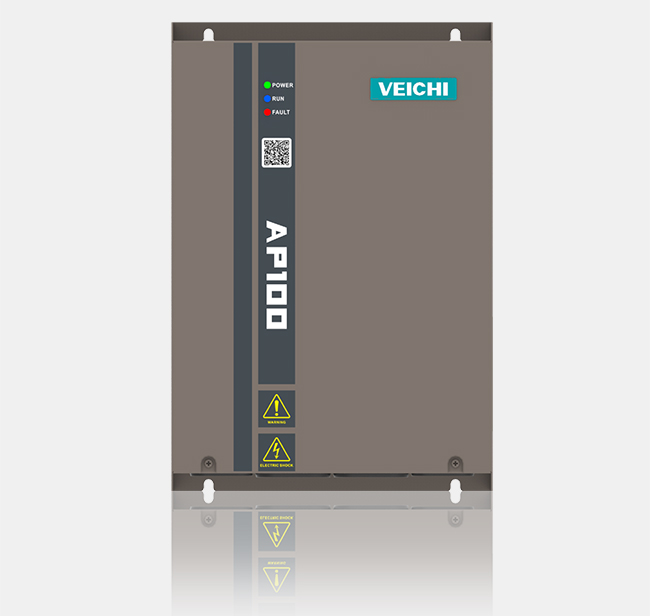

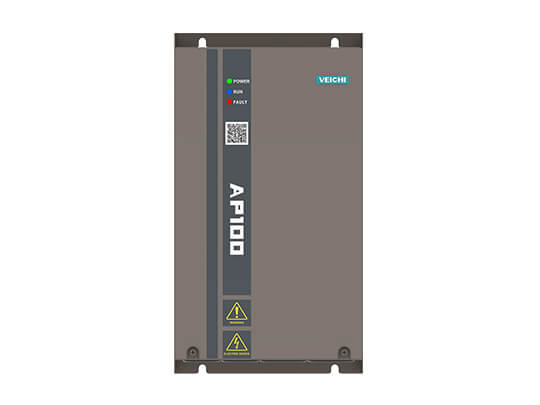

Nowy ciemnoszary kształt, szczegóły pokazują jakość
1. Ciemnoszara metalowa obudowa z czarnymi paskami jest prosta i elegancka.

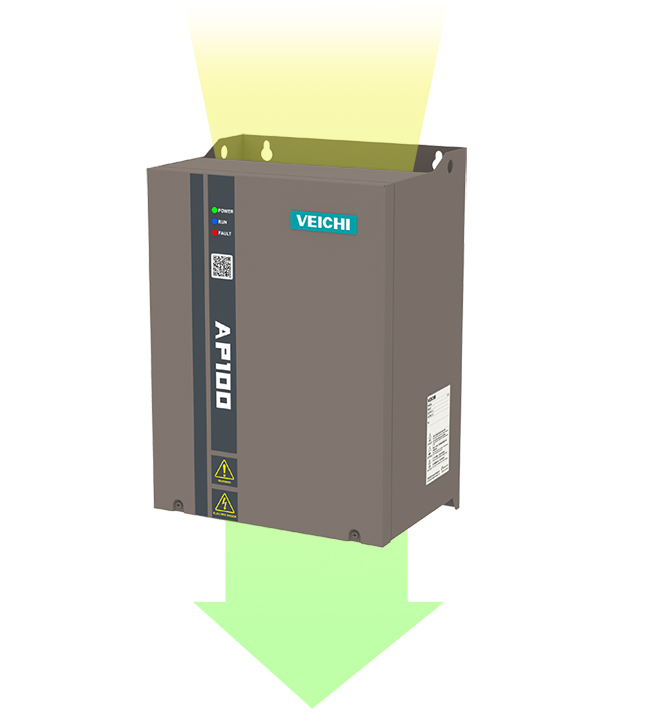

2. Humanizowana konstrukcja kanału powietrznego jest wygodna do demontażu, czyszczenia i konserwacji, a efekt rozpraszania ciepła jest wzmocniony.

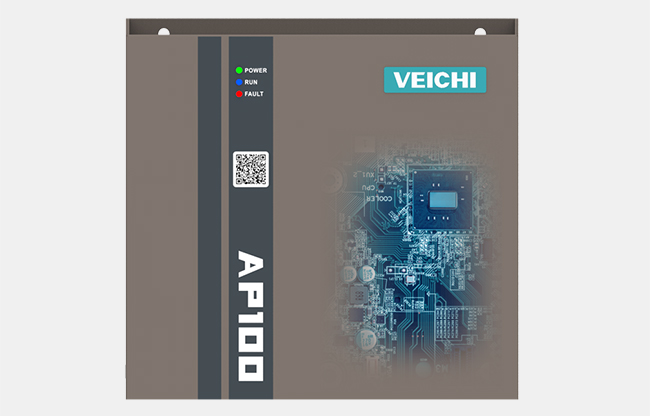

Wysoce zintegrowany, wiele funkcji w jednym
1. Konstrukcja „trzy w jednym” obejmująca silnik główny, wentylator i wentylator temperatury oleju.
2. VEICHI AP100 integruje technologię sterowania sprężarką powietrza, co jest wygodne w przypadku okablowania.
3. Korzystanie z TI wysokowydajny układ DSP, bardziej niezawodny i mniejszy hałas.
Wysoki poziom ochrony, brak zanieczyszczeń olejowych
1. Wysoki stopień ochrony, ochrona przed olejem, proszkiem metalu i wysoką temperaturą powodowaną przez watę.
2. Można go nakładać na trudne miejsca, takie jak obrabiarki, tekstylia i kamień.

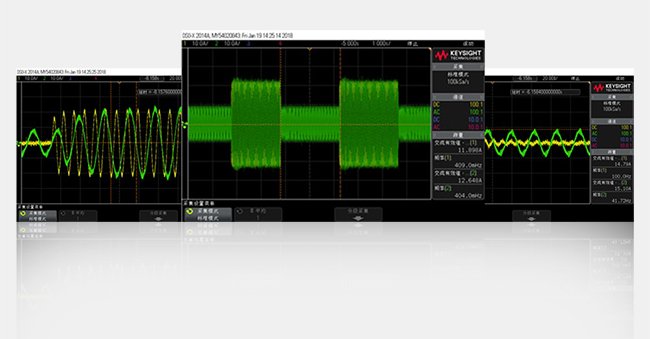

Oszczędzający energię algorytm sterowania wektorowego
1. Pod ciśnieniem zasilania powietrzem prąd roboczy jest mały, moc wyjściowa jest duża, a oszczędność energii doskonała.
2. W odpowiedzi na obecne wymagania dotyczące pracy przy wysokiej częstotliwości, VEICHI AP100 posiada sterowanie wektorowe 600 Hz algorytm.
3. Algorytm rozmyty PI, brak przeregulowań, szybka regulacja napięcia.
Inteligentny IOT, wszystko w chmurze
1. Zdalne monitorowanie działania sprężarki powietrza w czasie rzeczywistym na miejscu.
2. Technologia bezprzewodowej transmisji GPRS, inteligentne wykrywanie usterek, powiadomienia SMS.
3. Funkcje pomocnicze, takie jak zdalny przełącznik włączanie/wyłączanie, blokowanie spotkań i zapytanie o informacje konserwacyjne.

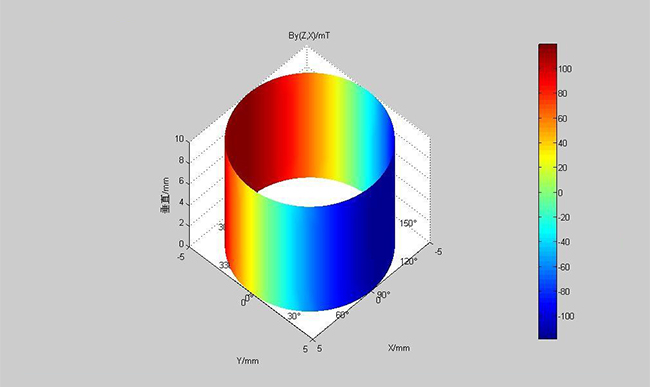

Wykryj pole magnetyczne silnika, aby uniknąć rozmagnesowania
1. VEICHI AP100 może bezpośrednio wykryć pole magnetyczne silnika podczas pracy.
2. Wczesne ostrzeganie w przypadku możliwej utraty magnetyzmu, zmniejszając prawdopodobieństwo utraty magnetyzmu silnika.
3. Posiada funkcję funkcja wykrywania temperatury silnika, zapobiegająca nieodwracalnemu rozmagnesowaniu PMSM w wyniku przegrzania.
Film VFD przeznaczony do sprężarek powietrza PMSM serii AP100
Zastosowania przemysłowe dla sprężarek powietrza PMSM serii AP100 Przeznaczenie VFD
Zastosowania: Sterowanie pneumatyczne i pneumatyczne, napędy powietrzne i udział w reakcjach chemicznych itp.
Dane techniczne
| Zakres mocy | 7,500 W-90,000 W |
|---|
| Napięcie i częstotliwość | Trójfazowe 380 V 50/60 Hz |
|---|---|
| Dopuszczalny zakres wahań | Napięcie ±15%; Częstotliwość: ±5%; Współczynnik zniekształceń spełnia wymagania IEC61800-2 |
| Zamykanie prądu impulsowego | Mniej niż prąd znamionowy |
| Sprawność falownika | ≥96% |
| Napięcie wyjściowe | Wyjście w warunkach znamionowych: 3 fazy, 0 ~ napięcie wejściowe, błąd mniejszy niż 5% |
|---|---|
| Zakres częstotliwości wyjściowej | 0～400Hz |
| Dokładność wydajności wyjściowej | ±0,5% wyznaczane wartości częstotliwości |
| Przeciążalność | 150% prądu znamionowego przez 60 s, 180% prądu znamionowego przez 10 s, 200% prądu znamionowego przez 2 s |
| Tryb sterowania silnikiem | Brak sterowania wektorowego PG, sterowanie V/F |
|---|---|
| Modulacja | Zoptymalizuj modulację PWM wektora przestrzennego |
| Częstotliwość nośna | 0,6 ~ 15,0 kHz, losowa modulacja nośnej |
| Zakres regulacji prędkości | Sterowanie wektorowe bez PG, obciążenie znamionowe 1:100 |
| Dokładność prędkości w stanie ustalonym | Sterowanie wektorowe bez PG: ≤1% znamionowej prędkości synchronicznej |
| Dokładność częstotliwości | Ustawienie cyfrowe: maksymalna częstotliwość×±0,01%; ustawienie analogowe: maksymalna częstotliwość×±0,2% |
| Rozdzielczość częstotliwości | Ustawienie cyfrowe: 0,01 Hz; Ustawienie analogowe: maksymalna częstotliwość × 0,05% |
| Zwiększenie momentu obrotowego | Automatyczny wzrost momentu obrotowego 0,0% ~ 100,0%; Ręczne zwiększanie momentu obrotowego 0,0% ~ 25,0% |
| Znamionowe napięcie wyjściowe | Korzystając z funkcji kompensacji napięcia zasilania, napięcie znamionowe silnika wynosi 100%, które można ustawić w zakresie od 50 do 100% (wyjście nie może przekroczyć napięcia wejściowego) |
| Automatyczna regulacja napięcia | Kiedy napięcie sieciowe się zmienia, może automatycznie utrzymać stałe napięcie wyjściowe V/F |
| Automatyczny tryb oszczędzania energii | W zależności od stanu obciążenia napięcie wyjściowe jest automatycznie optymalizowane w celu zapewnienia energooszczędnej pracy |
| Automatyczne ograniczenie prądu | Automatycznie ograniczaj prąd podczas pracy, aby zapobiec częstym wyłączeniom spowodowanym nadmiernym prądem |
| Przetwarzanie chwilowej awarii zasilania | W przypadku chwilowego zaniku zasilania, nieprzerwana praca jest realizowana poprzez kontrolę napięcia magistrali |
| Sygnał wejściowy polecenia | Detekcja temperatury silnika (kompatybilna z PTC, KTY84), detekcja temperatury oleju PT100, detekcja ciśnienia (4-20mA) |
| Zewnętrzny sygnał wyjściowy | 3 wyjścia przekaźnikowe, w tym zawór ładowania, wyłącznik start-stop pompy olejowej, start-stop głównego wentylatora chłodzącego silnik |
| Funkcja ochronna | Nadprądowe hosta, zabezpieczenie przed przeciążeniem, zabezpieczenie przed przeciążeniem wentylatora, zabezpieczenie przekaźnika termicznego, zabezpieczenie przed przegrzaniem; zabezpieczenie przed rozmagnesowaniem silnika itp. |
|---|
| Miejsce instalacji | Wewnątrz, wysokość jest niższa niż 1000 m, bez żrącego gazu i bezpośredniego światła słonecznego |
|---|---|
| Temperatura i wilgotność | Od -10℃ do +40℃ 20% ~ 95% wilgotności względnej (bez kondensacji) |
| wibracja | Mniej niż 0,5 g poniżej 20 Hz |
| Temperatura przechowywania | Od -25℃ do +60℃ |
| Metoda instalacji | Szafka naścienna, pionowa |
| Poziom ochrony | IP20 |
| Metoda chłodzenia | Wymuszone chłodzenie powietrzem |
