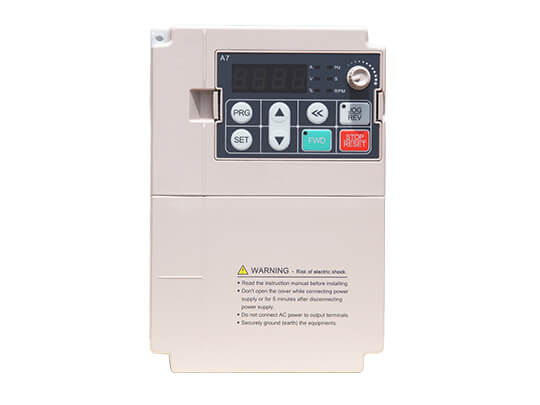

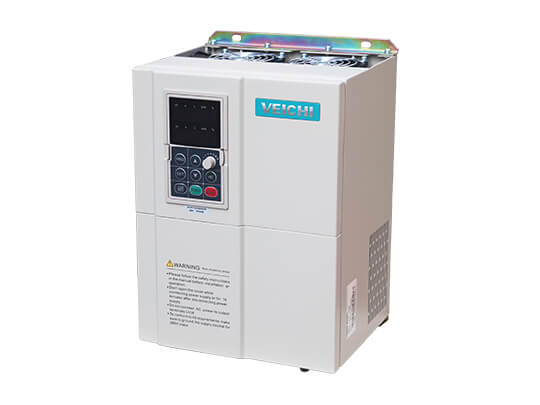

Specjalny falownik AC200T do kontroli napięcia
- Zaawansowany algorytm identyfikacji momentu obrotowego, który może zapewnić wysoką dokładność wyjściowego momentu obrotowego i niskie tętnienie momentu obrotowego
- Inteligentne rozpoznawanie średnicy rolki może osiągnąć wysoką dokładność rozpoznawania i silną zdolność przeciwdziałania zakłóceniom
- Odporny na średnicę szpuli i płynny start, stabilne napięcie przy wysokich i niskich prędkościach
- Profesjonalny moduł kompensacji tarcia zapewnia stałe napięcie przodu i tyłu podczas obróbki materiału
Cechy
- Cechy
- Dane techniczne
- Pobieranie
- Rozwiązania
- Przypadki
- Wiadomości
- Powiązane produkty
- Informacje dodatkowe

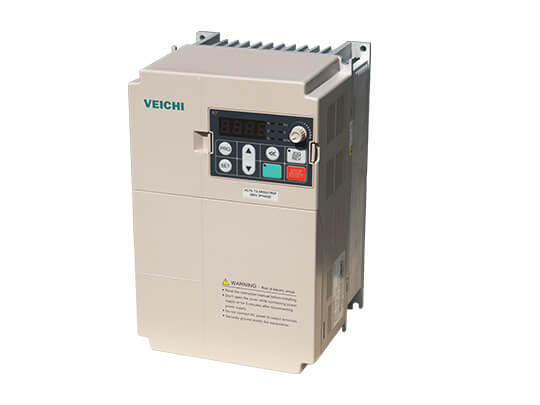

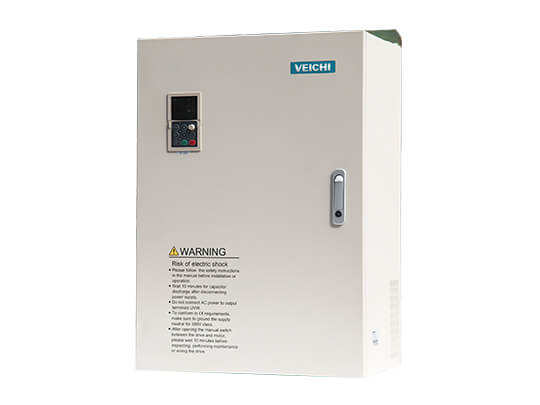

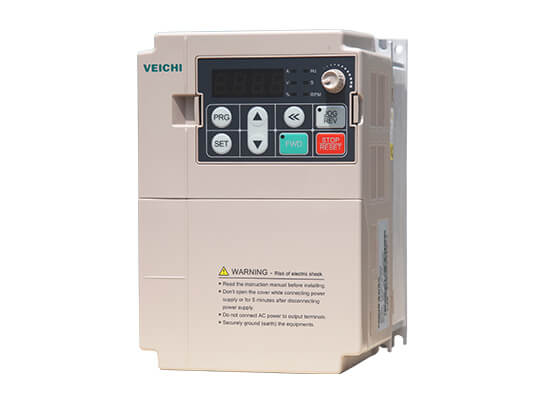

Specjalny falownik AC200T do kontroli napięcia
Specjalna przetwornica częstotliwości AC200-T do kontroli naprężenia utrzymuje stałe naprężenie, kontrolując wyjściowy moment obrotowy i automatycznie obliczając średnicę rolki. Nie ma potrzeby instalowania czujnika napięcia, nie ma potrzeby zewnętrznego sygnału zwrotnego aktualnego położenia lub aktualnego napięcia. W większości zastosowań nie jest nawet konieczne instalowanie enkodera ze sprzężeniem zwrotnym prędkości, aby dokładnie zapewnić stałe napięcie i zapewnić jednolitą grubość przetwarzanego materiału.
1. Dzięki algorytmowi rozpoznawania momentu obrotowego wyjściowy moment obrotowy ma wysoką precyzję i małe tętnienie momentu obrotowego.
2. Zastosuj inteligentne rozpoznawanie średnicy rolki, z dużą dokładnością rozpoznawania i silną zdolnością przeciwdziałania zakłóceniom.
3. Ma duże możliwości dostosowania do średnicy szpuli przewijającej i rozwijającej, płynny rozruch i stabilne napięcie przy wysokich i niskich prędkościach.
4. Wbudowany profesjonalny moduł kompensacji tarcia zasadniczo zapewnia stałą charakterystykę kontroli naprężenia przedniego i tylnego podczas obróbki materiału.
Bogate funkcje i doskonała wydajność
1. Kompensacja tarcia, falownik dostosowany do napięcia ma dynamiczną i statyczną kompensację tarcia w układzie mechanicznym, co może zoptymalizować efekt kontroli napięcia oraz poprawić stabilność i szybkość reakcji układu napinającego.
2. Zeroprędkość napięcie, specjalny przemiennik częstotliwości do pomiaru napięcia może zapewnić wartość napięcia, która może zostać automatycznie zidentyfikowana i ustawiona dla stanu zerowej prędkości na miejscu, aby zapewnić, że praca na miejscu i prędkość zerowa wymagają innego napięcia.
3 . Inne funkcje, wyjście sygnału zatrzymania i hamowania, wykrywanie pęknięć materiału, ograniczenie częstotliwości przewijania/odwijania itp.
Specjalna funkcja napinania
1. Falowniki o współczynniku stożka, specyficzne dla napięcia, są przeznaczone do sytuacji, w których napięcie maleje wraz ze wzrostem średnicy cewki. Współczynnik zbieżności można ustawić, aby uzyskać płaskość uzwojenia i uzyskać lepsze efekty formowania.
2. Automatyczna zmiana rolki, falownik dostosowany do napięcia ma wiele funkcji automatycznej zmiany rolki, które mogą realizować automatyczną zmianę rolki zmieniać bez zatrzymywania się z dużą prędkością, co znacznie poprawia wydajność produkcji.
Wiele metod obliczania średnicy rolki

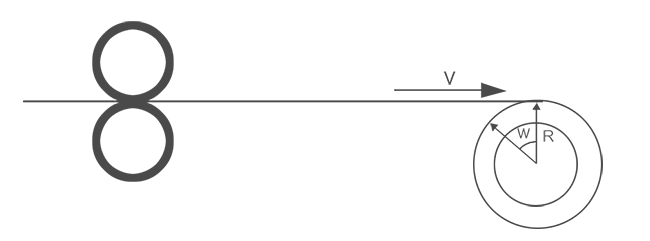

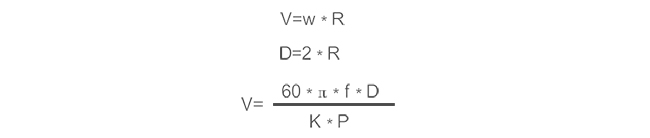

V w górnej główce reprezentuje prędkość liniową trakcji, W oznacza prędkość kątową szpuli nawojowej, R oznacza promień nawoju, a D oznacza średnicę uzwojenia.
Metoda prędkości liniowej
Specjalna przetwornica częstotliwości AC200T z kontrolą napięcia może uzyskać dokładną średnicę uzwojenia na podstawie prędkości liniowej poprzedniego stopnia, własnej prędkości kątowej i mechanicznego współczynnika prędkości.
Metoda całkowania grubości
W zależności od grubości materiału liczba obrotów szpuli instalacyjnej jest sumowana, aby otrzymać średnicę szpuli z materiałem. Specjalny przemiennik częstotliwości AC200T do kontroli napięcia akumuluje liczbę zwojów szpuli poprzez enkoder, aby uzyskać średnicę uzwojenia, bez dodawania zewnętrznych wyłączników zbliżeniowych i kilku zwojów urządzeń.
Szybka reakcja na moment obrotowy

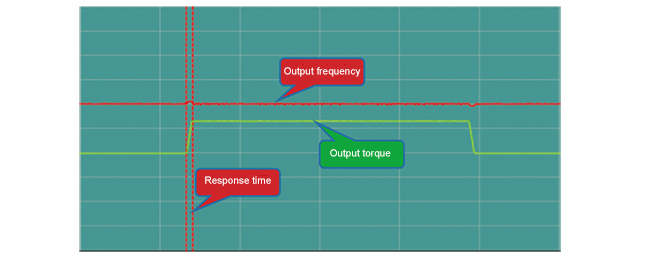

Sztywność prędkości: Nagłe 100% obciążenia i nagłe rozładowanie przy 40 Hz, czas regeneracji wynosi 10 ms.

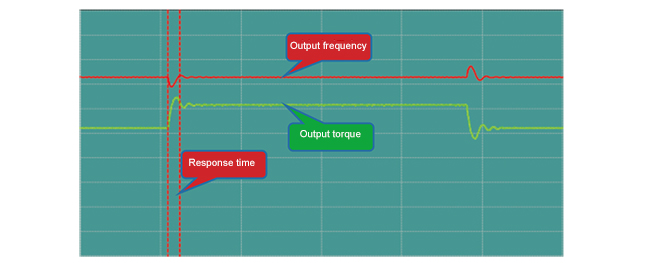

Reakcja momentu obrotowego: Obciążenie nie jest zablokowane mechanicznie. Zadany moment obrotowy AC200T jest nagle zwiększany z 0% do 100% i nagle zmniejszany ze 100% do 0%, a czas reakcji momentu obrotowego mieści się w granicach 10 ms.
Rozwiązania w zakresie systemów elektrycznych dla przemysłu

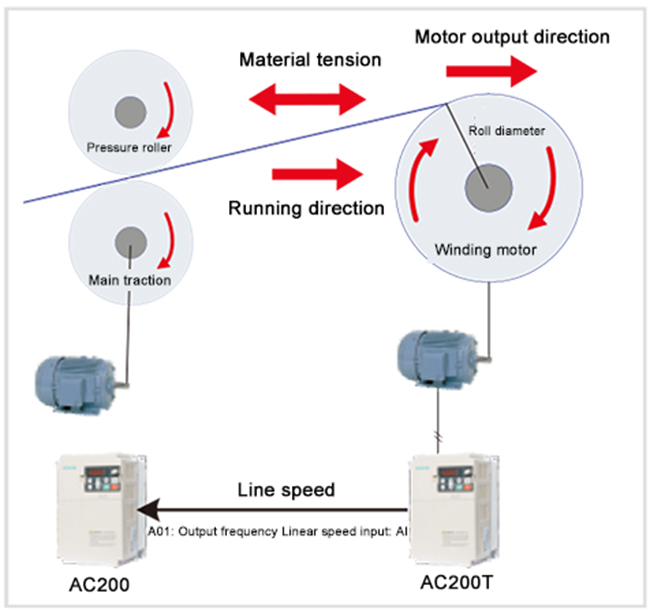

Zastosowanie metody prędkości liniowej: maszyna czołowa zapewnia przyczepność materiału w celu określenia prędkości liniowej materiału, a napięcie materiału jest określane przez uzwojenie AC200T. Średnicę cewki można obliczyć na podstawie danej prędkości liniowej trakcji.

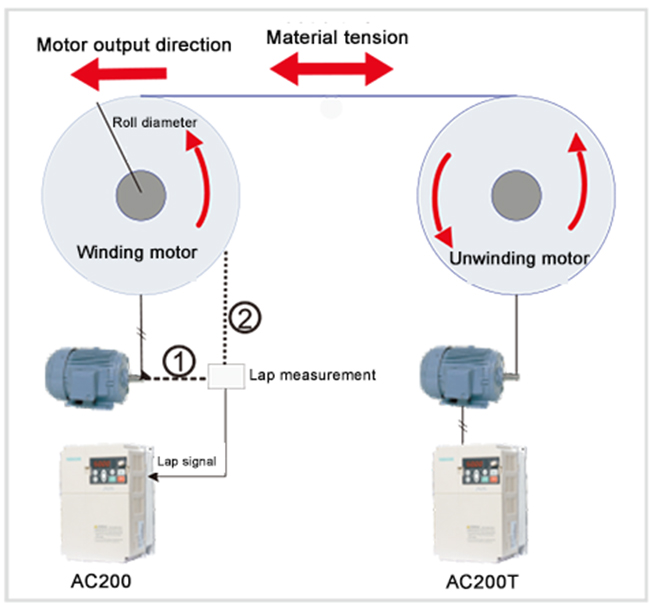

Zastosowanie metody grubości: Maszyna czołowa nie jest wyposażona w mechanizm trakcyjny umożliwiający określenie prędkości linii, prędkość linii materiału jest określana bezpośrednio przez silnik przedni, a napięcie materiału jest określane przez uzwojenie AC200T. Średnicę uzwojenia w tym schemacie można obliczyć na podstawie impulsu zliczającego okrążenia dostarczonego przez enkoder lub można dodać zewnętrzne urządzenie zliczające okrążenia.

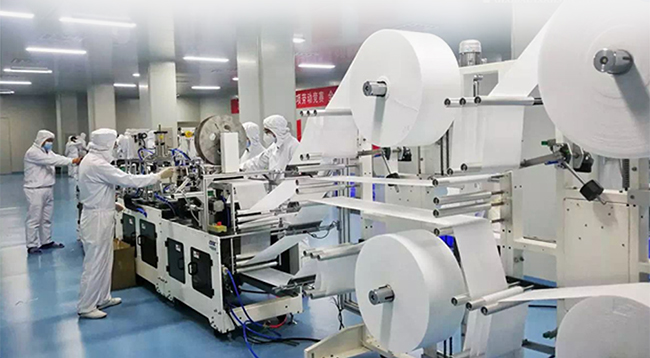

Zastosowania przemysłowe specjalnego falownika AC200T do kontroli naprężenia
Zastosowania: Produkcja przemysłowa wymaga taśmy lub drutu do utrzymania stałego napięcia.
Specjalna przetwornica częstotliwości AC200T z kontrolą napięcia może uzyskać dokładną średnicę uzwojenia na podstawie prędkości liniowej poprzedniego stopnia, własnej prędkości kątowej i mechanicznego współczynnika prędkości.
Metoda całkowania grubości
W zależności od grubości materiału liczba obrotów szpuli instalacyjnej jest sumowana, aby otrzymać średnicę szpuli z materiałem. Specjalny przemiennik częstotliwości AC200T do kontroli napięcia akumuluje liczbę zwojów szpuli poprzez enkoder, aby uzyskać średnicę uzwojenia, bez dodawania zewnętrznych wyłączników zbliżeniowych i kilku zwojów urządzeń.
Szybka reakcja na moment obrotowy
Sztywność prędkości: Nagłe 100% obciążenia i nagłe rozładowanie przy 40 Hz, czas regeneracji wynosi 10 ms.
Reakcja momentu obrotowego: Obciążenie nie jest zablokowane mechanicznie. Zadany moment obrotowy AC200T jest nagle zwiększany z 0% do 100% i nagle zmniejszany ze 100% do 0%, a czas reakcji momentu obrotowego mieści się w granicach 10 ms.
Rozwiązania w zakresie systemów elektrycznych dla przemysłu
Zastosowanie metody prędkości liniowej: maszyna czołowa zapewnia przyczepność materiału w celu określenia prędkości liniowej materiału, a napięcie materiału jest określane przez uzwojenie AC200T. Średnicę cewki można obliczyć na podstawie danej prędkości liniowej trakcji.
Zastosowanie metody grubości: Maszyna czołowa nie jest wyposażona w mechanizm trakcyjny umożliwiający określenie prędkości linii, prędkość linii materiału jest określana bezpośrednio przez silnik przedni, a napięcie materiału jest określane przez uzwojenie AC200T. Średnicę uzwojenia w tym schemacie można obliczyć na podstawie impulsu zliczającego okrążenia dostarczonego przez enkoder lub można dodać zewnętrzne urządzenie zliczające okrążenia.
Zastosowania przemysłowe specjalnego falownika AC200T do kontroli naprężenia
Zastosowania: Produkcja przemysłowa wymaga taśmy lub drutu do utrzymania stałego napięcia.
Dane techniczne
Zakres mocy | 400 W-630,000 W |
---|
Napięcie i częstotliwość | Jednofazowe 220 V 50/60 Hz Trójfazowe 380 V 50/60 Hz; Trójfazowe 220 V 50/60 Hz Trójfazowe 660 V 50/60 Hz Trójfazowe 1140 V 50/60 Hz |
---|---|
Zezwalaj na wahania | Współczynnik asymetrii napięcia: <3%; Częstotliwość: ±5%; Współczynnik zniekształceń spełnia wymagania IEC61800-2 |
Zamykający prąd udarowy | Mniej niż prąd znamionowy |
Współczynnik mocy | ≥0,94 (z dławikiem DC) |
Sprawność falownika | ≥96% |
Napięcie wyjściowe | Wyjście w warunkach znamionowych: 3 fazy, 0 ~ napięcie wejściowe, błąd mniejszy niż 5% |
---|---|
Zakres częstotliwości wyjściowej | Typ G: 0 ~ 600 Hz |
Dokładność częstotliwości wyjściowej | ±0,5% maksymalnej wartości częstotliwości |
Przeciążalność | Typ G: 150% prądu znamionowego przez 1 minutę, 180% prądu znamionowego przez 10 sekund, 200% prądu znamionowego przez 0,5 sekundy |
Tryb sterowania silnikiem | Sterowanie V/F bez PG, sterowanie wektorowe bez PG, sterowanie V/F z PG, sterowanie wektorowe z PG |
---|---|
Modulacja | Zoptymalizuj modulację PWM wektora przestrzennego |
Częstotliwość nośna | 0.7~16.0kHz |
Zakres regulacji prędkości | Sterowanie wektorowe bez PG, obciążenie znamionowe 1:100; sterowanie wektorowe z PG, obciążenie znamionowe 1:1000 |
Dokładność prędkości w stanie ustalonym | Sterowanie wektorowe bez PG: ≤2% znamionowej prędkości synchronicznej; sterowanie wektorowe z PG: ≤0,05% znamionowej prędkości synchronicznej |
Moment rozruchowy | Sterowanie wektorowe bez PG: 150% znamionowego momentu obrotowego przy 0,5 Hz; Sterowanie wektorowe z PG: 200% momentu znamionowego przy 0 Hz |
Reakcja momentu obrotowego | Sterowanie wektorowe bez PG: <20ms; Sterowanie wektorowe z PG: <10 ms |
Dokładność częstotliwości | Ustawienie cyfrowe: maksymalna częstotliwość×±0,01%; ustawienie analogowe: maksymalna częstotliwość×±0,2% |
Rozdzielczość częstotliwości | Ustawienie cyfrowe: 0,01 Hz; Ustawienie analogowe: maksymalna częstotliwość × 0,05% |
Możliwość hamowania prądem stałym | Częstotliwość początkowa: 0,00 ~ 50,00 Hz; Czas hamowania: 0,0 ~ 60,0 s; Prąd hamowania: 0,0 ~ 150,0% prądu znamionowego |
---|---|
Zwiększenie momentu obrotowego | Automatyczny wzrost momentu obrotowego 0,0% ~ 100,0%; ręczne zwiększenie momentu obrotowego 0,0% ~ 30,0% |
Krzywa V/F | Cztery metody: liniowa krzywa charakterystyki momentu obrotowego, samodzielnie ustawiana krzywa U/F, zmniejszona charakterystyka momentu obrotowego (moc 1,1 ~ 2,0), kwadratowa krzywa U/F |
Krzywa przyspieszania i hamowania | Dwa sposoby: liniowe przyspieszanie i zwalnianie, przyspieszanie i zwalnianie po krzywej S Cztery zestawy czasów przyspieszania i zwalniania, jednostka czasu to 0,01 s, najdłuższy to 650,00 s |
Znamionowe napięcie wyjściowe | Korzystając z funkcji kompensacji napięcia zasilania, napięcie znamionowe silnika wynosi 100%, które można ustawić w zakresie od 50 do 100% (wyjście nie może przekroczyć napięcia wejściowego) |
Automatyczna regulacja napięcia | Gdy napięcie sieciowe się zmienia, może automatycznie utrzymać stałe napięcie wyjściowe |
Automatyczny tryb oszczędzania energii | W trybie sterowania V/F napięcie wyjściowe jest automatycznie optymalizowane w zależności od obciążenia, aby zapewnić energooszczędną pracę |
Automatyczne ograniczenie prądu | Automatycznie ograniczaj prąd podczas pracy, aby zapobiec częstym wyłączeniom spowodowanym nadmiernym prądem |
Przetwarzanie chwilowej awarii zasilania | W przypadku chwilowego zaniku zasilania, nieprzerwana praca jest realizowana poprzez kontrolę napięcia magistrali |
Funkcja standardowa | Sterowanie PID, śledzenie prędkości i restart po awarii zasilania, częstotliwość skoku, kontrola górnego i dolnego limitu częstotliwości, praca programowa, wiele prędkości, RS485, wyjście analogowe, wyjście impulsowe częstotliwości |
Kanał ustawienia częstotliwości | Cyfrowe ustawienie klawiatury, potencjometr klawiatury, analogowy zacisk napięcia VS, analogowy zacisk napięcia/prądu AI, analogowy zacisk prądu AS, ustawienia komunikacji i wybór zacisku wielokanałowego, kombinacja kanałów głównego i pomocniczego, karta rozszerzeń, można przełączać na różne sposoby. |
Kanał wejściowy sprzężenia zwrotnego | Zacisk napięciowy VS, zacisk napięciowy/prądowy AI, zacisk prądowy AS, ustawienie komunikacji, wejście impulsowe PUL |
Uruchom kanał poleceń | Ustawienie klawisza przycisku, ustawienie komunikacji |
Sygnał wejściowy polecenia | Start, stop, obrót do przodu i do tyłu, impulsowanie, praca wielobiegowa, swobodne zatrzymanie, reset, wybór czasu przyspieszania i zwalniania, wybór kanału ustawienia częstotliwości, zewnętrzny alarm awarii |
Zewnętrzny sygnał wyjściowy | 2 wyjścia przekaźnikowe, 1 wyjście kolektorowe, 1 wyjście AO można wybrać jako wyjście 0 ~ 10 V lub 4 ~ 20 mA, 1 wyjście AO można wybrać jako wyjście 0 ~ 10 V lub 4 ~ 20 mA lub wyjście impulsowe częstotliwości |
Funkcja ochronna | Przepięcie, podnapięcie, ograniczenie prądu, przetężenie, przeciążenie, elektroniczny przekaźnik termiczny, przegrzanie, przepięcie, ochrona danych, szybka ochrona, ochrona przed utratą fazy wejściowej i wyjściowej |
---|
Wyświetlacz LED | Jednowierszowy 5-cyfrowy wyświetlacz cyfrowy w kształcie tuby: Może monitorować stan 1 falownika Dwuliniowy 5-cyfrowy wyświetlacz cyfrowy w kształcie tuby: Może monitorować stan 2 falowników |
---|---|
Kopia parametrów | Informacje o kodzie funkcji falownika można przesyłać i pobierać w celu szybkiego kopiowania parametrów |
Monitorowanie stanu | Wszystkie parametry grupy parametrów monitorowania, takie jak częstotliwość wyjściowa, zadana częstotliwość, prąd wyjściowy, napięcie wejściowe, napięcie wyjściowe, prędkość silnika, wielkość sprzężenia zwrotnego PID, zadana wielkość PID, temperatura modułu itp. |
Alarm błędu | Przepięcie, podnapięcie, przetężenie, zwarcie, utrata fazy, przeciążenie, przegrzanie, przepięcie, ograniczenie prądu, uszkodzenie ochrony danych, aktualny stan działania błędu, usterka historyczna. |
Miejsce instalacji | Jeśli wysokość jest niższa niż 1000 metrów, obniżenie wartości znamionowych w przypadku stosowania powyżej 1000 metrów, zmniejszenie wartości znamionowych o 1% na każde 100 metrów Brak kondensacji, oblodzenia, deszczu, śniegu, gradu itp., promieniowanie słoneczne mniejsze niż 700 W/m2, ciśnienie 70 ~ 106 kPa |
---|---|
Temperatura i wilgotność | od -10℃ do +50℃, obniżenie wartości znamionowych można zastosować powyżej 40℃, maksymalna temperatura wynosi 60℃ (praca bez obciążenia) 5% ~ 95% wilgotności względnej (bez kondensacji) |
wibracja | Gdy 9 ~ 200 Hz, 5,9 m/s2 (0,6 g) |
Temperatura przechowywania | Od -30℃ do +60℃ |
Metoda instalacji | Szafka naścienna, pionowa |
Poziom ochrony | IP20 |
Metoda chłodzenia | Wymuszone chłodzenie powietrzem |
