Przegląd produktów
Szlifierka do podłóg jest używana głównie do szlifowania gruntu, która może skutecznie polerować lastryko, powierzchnię betonu, zaprawę epoksydowo-cementową i starą podłogę epoksydową, oferując funkcje przenośności, elastyczności i wysokiej wydajności pracy.

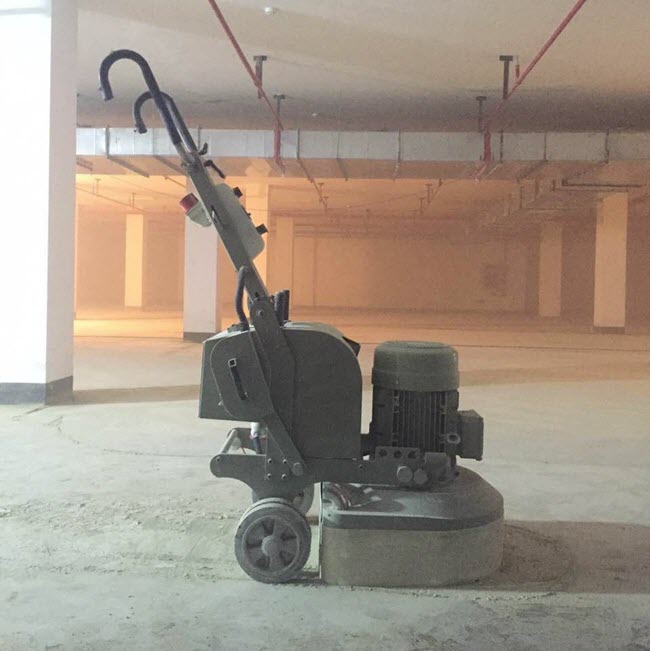

Struktura
1. Uchwyt i regulator
2.Szlifierka na sucho wyposażona jest w przyłącza zewnętrzne umożliwiające szlifowanie na sucho i odpylanie oraz pokrywę ochronną; Młynek do wody wyposażony jest w instalację doprowadzającą wodę.
3. Tarcza i arkusz szlifierski: ma bezpośredni kontakt z powierzchnią konstrukcyjną w celu szlifowania, a arkusze szlifierskie można zmieniać w zależności od różnych powierzchni konstrukcyjnych.
4. Żelazo przeciwwagi: w zależności od wytrzymałości gruntu budowlanego służy do dodawania i odejmowania ciężarów.
Okablowanie przetwornicy częstotliwości
Silniki i falowniki są zazwyczaj konfigurowane w układzie 1:1, np. trójfazowy silnik 380 V 15 kW z falownikiem 15 kW. Aby uzyskać wyższą wytrzymałość na szlifowanie i przeciążalność, konieczna jest wyższa konfiguracja. Ogólny pobór mocy to trójfazowy prąd przemienny 380 V.

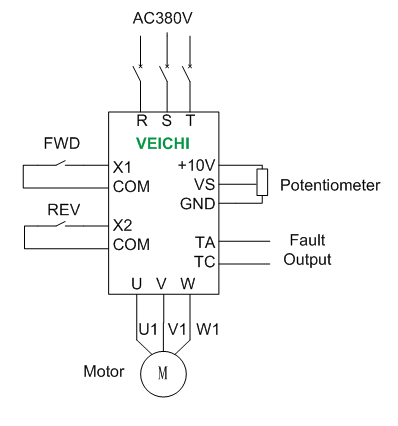

Schemat połączeń:
Przypadki zastosowań

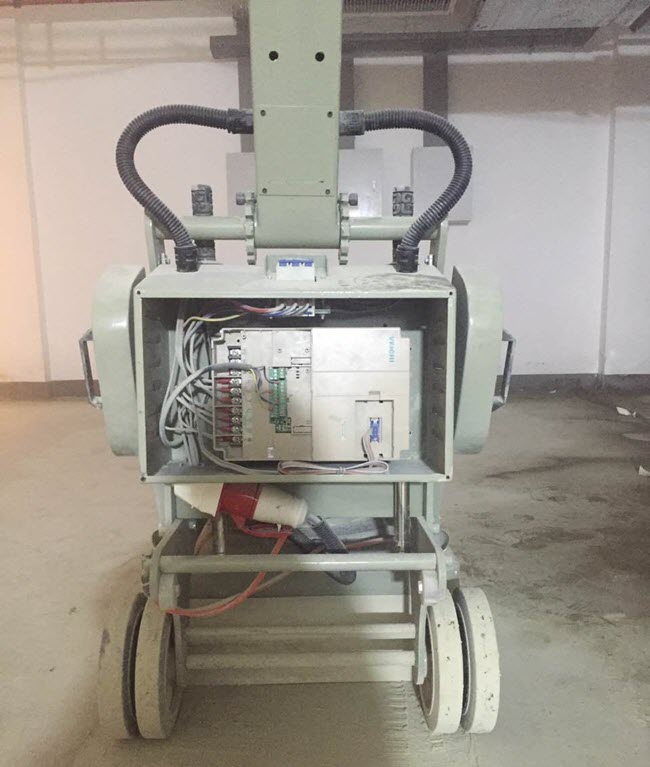

Firma z Jiading w Szanghaju stosuje przetwornicę częstotliwości VEICHI AC70-T3-015G/018P, aby dopasować ją do swojej szlifierki do podłóg z silnikiem o mocy 15 kW, która normalnie może pracować z prędkością 1000 obr./min. Maszyna może normalnie pracować z arkuszami szlifierskimi o grubości 100um; jeśli zostanie zmienione na 30um, urządzenie zaalarmuje usterkę OL2 z częstotliwością 5 Hz, podczas gdy usterka ma funkcję samonaprawy. Po odciążeniu (przeciwwaga) szlifierka do podłóg może wrócić do normalnej pracy.
Wymagania klienta:
(1) W przypadku arkuszy dyskowych o grubości 30um maszyna nie będzie sygnalizować błędu OL2 i może zostać uruchomiona przez jednego operatora.
(2) Aby zwiększyć nośność, ale zmniejszyć punkt zabezpieczenia podnapięciowego.
(3) Aby zrealizować szybkie zatrzymanie poprzez zmianę sposobu zatrzymania.
(4) Nie ma potrzeby ręcznego resetowania do usterki maszyny.
Ustawianie parametrów: regulacja powiązanych parametrów (wzrost momentu obrotowego, sposób zatrzymania, samoczynne usuwanie usterek, zabezpieczenie podnapięciowe i model G/P)
Kod funkcji |
Ustawienie |
Wyjaśnienie |
Kod funkcji |
Ustawienie |
Wyjaśnienie |
E-00 |
1 |
V/F kontrola |
E-34 |
1 |
Swobodnie zatrzymując się |
E-01 |
1 |
Sterowanie terminalem |
E-43 |
2 |
Dwukrotne samonaprawa błędu |
E-02 |
2 |
VS1 sygnał napięciowy |
E-44 |
2 |
2 s przed samoczynnym usunięciem usterki |
E-13 |
20 |
20S |
E-55 |
60 |
60% wartości zabezpieczenia szyny podnapięciowej |
E-18 |
8 |
Moment obrotowy zwiększony o 8% |
E-61 |
1 |
Model P: 18,5 kW |
Uwaga: po każdej modyfikacji modelu G/P należy zresetować wartość E-18.
